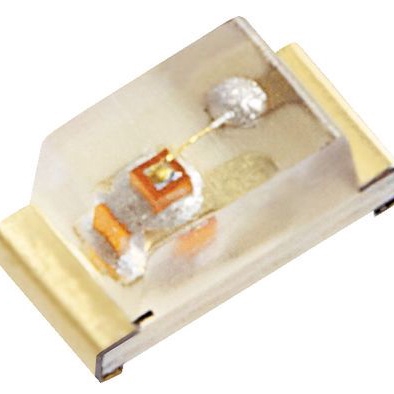

KPT-1608SECK

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 今台電子 橙色LED, 1608 (0603)封装, 波长601 nm, 1.6 x 0.8 x 0.75mm
供应商型号: 26M-KPT-1608SECK
供应商: 云汉优选
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPT-1608SECK

KPT-1608SECK概述

    # Kingbright KPT-1608SECK 超亮橙色SMD LED产品手册

    1. 产品简介


    Kingbright KPT-1608SECK是一款采用AlGaInP材料制造的超亮橙色表面贴装LED(SMD)。其主要功能是在背光、状态指示、家用及智能设备、可穿戴及便携式设备以及医疗保健应用中提供高性能的光学输出。该LED具有超亮特性,可以实现高可见度,适合多种需要高亮度显示的应用场合。

    2. 技术参数


    尺寸与包装
    - 封装类型:1.6 mm x 0.8 mm SMD芯片LED灯
    - 高度:0.75 mm
    - 包装数量:2000个/卷
    - 潮湿敏感度等级:3级
    电气与光学特性
    | 参数 | 符号 | 发射颜色 | 典型值 | 最大值 | 单位 |
    |
    | 峰值发射波长 | λpeak | 超亮橙色 | 610 | - | nm |
    | 主导波长 | λdom | 超亮橙色 | 605 | - | nm |
    | 光谱带宽50% | Δλ | 超亮橙色 | 29 | - | nm |
    | 电容 | C | 超亮橙色 | 15 | - | pF |
    | 正向电压 | VF | 超亮橙色 | 2.1 | 2.5 | V |
    | 反向电流 | IR | 超亮橙色 | - | 10 | µA |
    | 温度系数 | λpeak | 超亮橙色 | 0.13 | - | nm/°C |
    | 温度系数 | λdom | 超亮橙色 | 0.06 | - | nm/°C |
    | 温度系数 | VF | 超亮橙色 | -1.9 | - | mV/°C |
    绝对最大额定值
    | 参数 | 符号 | 单位 | 最大值 |

    | 功率耗散 | PD | mW | 75 |
    | 反向电压 | VR | V | 5 |
    | 结温 | Tj | °C | 115 |
    | 工作温度 | Top | °C | -40到+85 |
    | 存储温度 | Tstg | °C | -40到+85 |
    | 直流正向电流 | IF | mA | 30 |
    | 峰值正向电流 | IFM | mA | 195 |
    | 热阻 | Rth JA | °C/W | 680 |
    | 热阻 | Rth JS | °C/W | 500 |
    | 静电放电阈值(HBM) | - | V | 3000 |

    3. 产品特点和优势


    - 低功耗:在相同的电流条件下,具有较高的发光强度,适用于需要低功耗的设备。
    - 宽视场角:确保光线能够均匀分布在各个方向上,提高了照明效果。
    - 防静电处理:为避免静电损坏,处理LED时需要佩戴防静电腕带或手套。
    - 符合RoHS标准:环保材料,无卤素,适用于对环保要求高的应用场合。
    - 封装紧凑:1.6mm x 0.8mm的小尺寸,适用于空间受限的设计。
    - 兼容广泛:适用于多种电子产品和设备,如家用电器、医疗设备、便携式设备等。

    4. 应用案例和使用建议


    应用案例
    - 家用及智能设备:用于智能家居设备的指示灯,提升用户体验。
    - 可穿戴及便携式设备:如健康监测手环,增强产品的可视性。
    - 医疗保健应用:用于医疗设备的指示和提示,确保操作准确性。
    使用建议
    - 在使用前务必做好防静电措施,防止静电损坏。
    - 避免长时间暴露在高温下,以免造成热应力。
    - 在焊接过程中,建议最多进行两次回流焊接,以减少损坏风险。

    5. 兼容性和支持


    - 兼容性:与标准的SMD工艺兼容,易于集成到现有的设计中。
    - 支持与维护:制造商提供详细的技术支持文档和应用指南,用户可以通过官方渠道获取相关信息和帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 静电损坏 | 处理LED时佩戴防静电手套或腕带。 |
    | 焊接过程中的损坏 | 建议采用回流焊接工艺,最多进行两次焊接。 |
    | 发光强度不足 | 确保操作温度和电流处于规定范围内。 |

    7. 总结和推荐


    综合评估
    Kingbright KPT-1608SECK超亮橙色SMD LED凭借其低功耗、宽视场角、优异的发光强度和紧凑的封装尺寸,在多种应用场合中表现出色。其良好的环境适应性和广泛的兼容性使其成为设计师的理想选择。
    推荐
    我们强烈推荐Kingbright KPT-1608SECK用于各种需要高亮度显示的应用场合。无论是家用智能设备还是医疗保健应用,这款LED都能提供可靠且高效的光学解决方案。

KPT-1608SECK参数

参数
Vf-正向电压 2.5V
透镜形状 矩形
波长 605nm
测试电流 20mA
显示颜色 橙色
视角 120°
透镜类型 无色不扩散
长*宽*高 1.2mm*800μm*750μm
通用封装 0603
安装方式 贴片安装

KPT-1608SECK数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPT-1608SECK KPT-1608SECK数据手册

KPT-1608SECK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.8535
10+ ¥ 0.6828
50+ ¥ 0.569
100+ ¥ 0.5252
500+ ¥ 0.4877
1000+ ¥ 0.4552
库存: 1940
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 0.85
