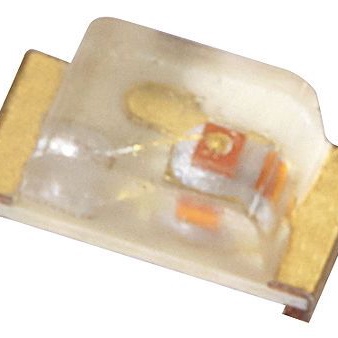

KPH-1608SYCK

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 黄光LED, 1608 (0603)封装, 波长590 nm, 1.6 x 0.8 x 0.65mm
供应商型号: 2426217
供应商: 海外现货
标准整包数: 5
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPH-1608SYCK

KPH-1608SYCK概述

    # 超亮黄色SMD LED技术手册解析

    产品简介


    产品类型
    本产品为超亮黄色表面贴装(SMD)LED灯,采用AlGaInP材料制作,在GaAs基板上通过发光二极管芯片实现。适用于多种需要低功耗、宽视场角的照明和指示应用场合。
    主要功能
    - 高亮度发光,提供良好的视觉效果。
    - 低功耗设计,适合电池供电的应用场景。
    - 宽广的视场角,使得在多个角度都能获得较好的光强度。
    应用领域
    - 背光源:例如LCD显示屏、智能家居和家电的指示灯。
    - 状态指示:家用电器、可穿戴设备和便携式设备的状态显示。
    - 医疗健康应用:如医疗器械的提示灯。

    技术参数


    电气特性
    - 波长峰值: λpeak = 590 nm(典型值)
    - 正向电流 (IF): 最大值可达 30 mA,推荐值 20 mA
    - 正向电压 (VF): 2.0 - 2.5 V(典型值)
    - 反向电压 (VR): 5 V
    - 峰值正向电流 (IFM): 175 mA
    - 功率消耗 (PD): 最大值为 75 mW
    - 热阻(结到环境) (Rth JA): 600 °C/W
    - 热阻(结到焊点) (Rth JS): 410 °C/W
    - 存储温度 (Tstg): -40 至 +85 °C
    光学特性
    - 发光强度 (Iv): 150 mcd(典型值),在20 mA电流下
    - 光束角 (2θ1/2): 120°
    其他特性
    - 湿度敏感度等级: 3级
    - 无卤素
    - RoHS合规

    产品特点和优势


    该款超亮黄色SMD LED具备多种优势:
    - 低功耗: 适合对能源消耗有严格要求的应用。
    - 宽视场角: 提供更广阔的视角范围,确保视觉效果的一致性。
    - 小尺寸: 尺寸仅为1.6 x 0.8 mm,厚度仅0.65 mm,适用于紧凑型设备。
    - 标准包装: 每个卷轴含2000个LED,方便批量生产和使用。
    - 高可靠性: 无卤素且RoHS合规,环保耐用。

    应用案例和使用建议


    应用案例
    - 在一台智能手表的指示灯中使用,可以提供清晰明亮的状态指示。
    - 在一个家用电器(如空调)的面板上,用于状态指示,方便用户识别当前的工作状态。
    使用建议
    - 防静电处理: 处理LED时务必佩戴防静电腕带或手套,避免静电损坏。
    - 接地处理: 所有设备、工具和机械必须接地,以防止静电累积。
    - 焊接方法: 推荐使用回流焊接方法,最多进行两次焊接,以减少损伤风险。

    兼容性和支持


    兼容性
    - 该产品兼容大多数现有的电子制造设备,适合表面贴装工艺(SMD)。
    - 可与不同制造商的控制电路和微控制器相配合,实现多样化的功能设计。
    支持
    - 厂商提供详细的技术文档和应用指南,确保用户能够顺利地进行产品选型和应用开发。
    - 客户可以联系Kingbright代表获取进一步的支持和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 静电损害 | 使用防静电措施,如佩戴防静电手套或腕带 |
    | 焊接不当导致损坏 | 严格按照推荐的焊接温度曲线进行焊接 |
    | 视觉效果不佳 | 确保LED安装正确,且处于规定的环境条件下运行 |

    总结和推荐


    综合评估
    该款超亮黄色SMD LED以其出色的亮度、低功耗、宽视场角及可靠的设计赢得了市场认可。它在背光和状态指示方面的应用广泛,是许多家用和便携式设备的理想选择。
    推荐使用
    鉴于其高性能、低成本和广泛的适用性,我们强烈推荐此款LED应用于各类需要高亮度和低功耗的电子设备中。使用时请遵循手册中的所有安全和操作指南,确保最佳的使用体验。

KPH-1608SYCK参数

参数
波长 590nm
测试电流 20mA
显示颜色 黄色
视角 120°
透镜类型 无色不扩散
Vf-正向电压 2.5V
透镜形状 矩形
长*宽*高 1.2mm*800μm*650μm
通用封装 0603
安装方式 贴片安装

KPH-1608SYCK数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPH-1608SYCK KPH-1608SYCK数据手册

KPH-1608SYCK封装设计

查看详情并下载
Symbol
Footprint
3D Model
