KP-2012F3C

产品分类: 光纤收发器
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 红外发光二极管, 940nm波长, 120°半强
供应商型号: TU-KP-2012F3C
供应商: 海外现货
标准整包数: 2000

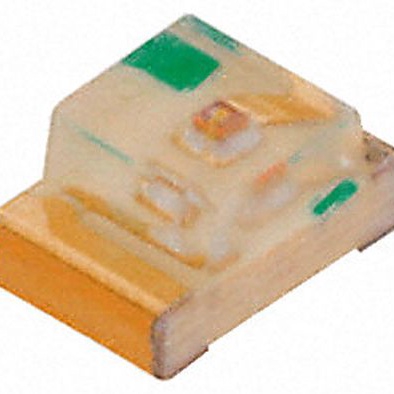

KINGBRIGHT ELECTRONIC/台湾今台电子 光纤收发器 KP-2012F3C

KP-2012F3C概述

    KP-2012F3C 红外发光二极管(IR LED)技术手册

    1. 产品简介


    KP-2012F3C 是一种由镓砷制成的红外发光二极管,广泛应用于各种需要红外光的应用场景中。其主要功能是提供红外光,以实现诸如相机的红外照明、机器视觉系统、监控系统、工业电子设备、红外数据传输以及遥控等功能。这款二极管具有紧凑的表面贴装设计,非常适合现代电子设备的小型化需求。

    2. 技术参数


    KP-2012F3C 红外发光二极管的主要技术参数如下:
    - 封装尺寸:2.0 mm x 1.25 mm,厚度为1.1 mm。
    - 发光波长:峰值波长为940 nm,半值宽度为50 nm。
    - 发射强度:在20 mA电流下,峰值发射强度为1.2 mW/sr。
    - 视角:全角度160°。
    - 最大功率消耗:90 mW。
    - 反向电压:5 V。
    - 工作温度范围:-40°C 到 +85°C。
    - 存储温度范围:-40°C 到 +85°C。
    - 直流正向电流:最大50 mA。
    - 峰值正向电流:最大1200 mA(1/100 脉冲宽度)。
    - 热阻:结/环境热阻440 °C/W,结/焊点热阻290 °C/W。

    3. 产品特点和优势


    KP-2012F3C 的显著特点包括:
    - 紧凑设计:2.0 mm x 1.25 mm的紧凑封装,非常适合现代电子设备的设计。
    - 匹配性能:机械和光谱上与光晶体管匹配,保证了系统的整体性能。
    - 高可靠性:RoHS合规且无卤素,适用于多种环境。
    - 广泛的适用性:可以用于相机、机器视觉系统、监控系统等多个领域。
    - 高亮度和稳定度:在20 mA电流下,其峰值发射强度为1.2 mW/sr,同时具备良好的稳定性。

    4. 应用案例和使用建议


    KP-2012F3C 可以广泛应用于以下场景:
    - 相机红外照明:提供稳定的红外光源,增强夜间拍摄能力。
    - 机器视觉系统:帮助机器识别物体并进行准确的检测。
    - 监控系统:在低光条件下提供清晰的视频图像。
    - 红外数据传输:通过红外信号实现设备之间的无线通信。
    使用建议:
    - 确保在操作时遵循技术手册中的电气和环境限制,避免过载或高温导致损坏。
    - 在组装过程中推荐使用回流焊接工艺,以确保良好的电气连接和热稳定性。
    - 使用时注意静电防护,保持相对湿度在40%-60%之间。

    5. 兼容性和支持


    KP-2012F3C 具备良好的兼容性,能够与其他标准红外接收器和电子设备配合使用。制造商提供了详细的技术支持和应用指南,用户可以在 Kingbright 官方网站上找到相关的资源和文档,以便更好地理解和使用该产品。

    6. 常见问题与解决方案


    常见的问题及解决方案包括:
    - 问题:LED 不亮
    - 解决方案:检查电流是否在规定范围内,确认是否有短路现象。
    - 问题:发热严重
    - 解决方案:确保在适当的电流和温度范围内使用,必要时增加散热措施。
    - 问题:红外信号不稳定
    - 解决方案:确认安装是否正确,确保光路没有被遮挡。

    7. 总结和推荐


    综上所述,KP-2012F3C 是一款高性能、可靠且适用于多种应用场景的红外发光二极管。其紧凑的封装设计、高亮度和广泛的应用范围使其在市场上具有很强的竞争力。我们强烈推荐此产品用于各类需要红外光源的电子设备。如果您有任何疑问或需要进一步的帮助,请联系 Kingbright 的技术支持团队。

KP-2012F3C参数

参数
数据传输速率 -
光纤类型 -
波长 940nm
连接类型 -
最大传输距离 -
最大工作供电电压 1.6V
最小工作供电电压 -
长*宽*高 2mm*1.25mm*1.1mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

KP-2012F3C数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 光纤收发器 KINGBRIGHT ELECTRONIC/台湾今台电子 KP-2012F3C KP-2012F3C数据手册

KP-2012F3C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1338 ¥ 1.144
库存: 64000
起订量: 4000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 2288
直接购买
加入购物车
