首页  >  产品百科  >  KP-3216SRC-PRV

KP-3216SRC-PRV

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 红光LED, 3216 (1206)封装, 波长640 nm, 3.2 x 1.6 x 1.1mm
供应商型号: UA-KP-3216SRC-PRV
供应商: 海外现货
标准整包数: 2000

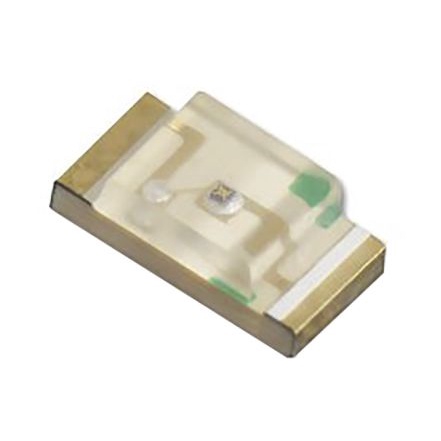

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KP-3216SRC-PRV

KP-3216SRC-PRV概述

    高亮度红色LED芯片灯技术手册

    产品简介


    高亮度红色LED芯片灯(型号:KP-3216SRC-PRV)是一种表面贴装型(SMT)发光二极管,广泛应用于背光和指示灯等领域。这种LED采用镓铝砷材料制成,发出高亮度的红色光线。该系列产品具有多种颜色和透镜类型可供选择,以适应不同的应用场景需求。

    技术参数


    - 尺寸:3.2mm x 1.6mm,厚度为1.1mm。
    - 功率消耗:低功率消耗,适用于各种节能设计。
    - 视角:半峰值亮度视角(2θ1/2)为100°,最大视角可达120°。
    - 电流和电压:正向电流(IF)为20mA时,正向电压(VF)范围为1.85V到2.5V,反向电流(IR)为10uA时,反向电压(VR)为5V。
    - 光谱特性:峰值波长(λpeak)为660nm,主波长(λD)为640nm,半宽(Δλ1/2)为20nm。
    - 电容特性:电容(C)为45pF(在0V偏置,1MHz频率下测量)。
    - 绝对最大额定值:工作温度范围为-40°C至+85°C,储存温度范围为-40°C至+85°C。
    - 其他特性:RoHS合规,湿敏等级为3级,每卷包装2000个。

    产品特点和优势


    1. 低功耗:适合节能设计的应用场景。
    2. 宽广的视角:即使在不同角度也能保持高亮度,适合各种照明需求。
    3. 可靠性:RoHS合规和湿敏等级控制确保产品在使用过程中的稳定性和可靠性。
    4. 可选颜色和透镜:提供多种颜色和透镜类型,适用于不同应用场景。
    5. 封装:2000个/卷,方便批量生产和自动化组装。

    应用案例和使用建议


    1. 背光应用:适合用于LCD显示器、仪表盘背光等。
    2. 指示灯应用:适用于消费电子产品、汽车电子等需要高亮度指示的场合。
    3. 自动化组装:建议使用回流焊接工艺进行组装,以提高效率和质量。
    4. 温度管理:注意控制环境温度,避免过热导致的性能下降。

    兼容性和支持


    1. 兼容性:该产品支持标准的SMT贴装工艺,与其他标准SMT设备兼容。
    2. 厂商支持:提供详细的安装指南和技术支持,确保客户能够顺利使用产品。

    常见问题与解决方案


    1. 问题:焊接后LED不亮。
    - 解决方案:检查焊接工艺是否正确,确保焊接温度和时间符合要求。
    2. 问题:亮度不足。
    - 解决方案:确认驱动电流是否满足规格要求,适当调整驱动电流。
    3. 问题:反向电压过高。
    - 解决方案:确保连接电路时正确识别正负极,避免反接。

    总结和推荐


    KP-3216SRC-PRV高亮度红色LED芯片灯是一款具备多种优势的高性能产品,适用于各种需要高亮度和宽视角的应用场景。该产品的低功耗和高可靠性使其在市场上具有很强的竞争优势。建议在背光和指示灯应用中使用此产品,可以获得良好的用户体验。对于需要长时间稳定工作的场合,此款LED芯片灯将是理想的选择。

KP-3216SRC-PRV参数

参数
透镜形状 矩形
波长 660nm
测试电流 -
显示颜色 红色
视角 120°
透镜类型 无色不扩散
Vf-正向电压 2.5V
长*宽*高 3.2mm(长度)*1.6mm(宽度)
通用封装 1206
安装方式 贴片安装

KP-3216SRC-PRV数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KP-3216SRC-PRV KP-3216SRC-PRV数据手册

KP-3216SRC-PRV封装设计

查看详情并下载
Symbol
Footprint
3D Model
