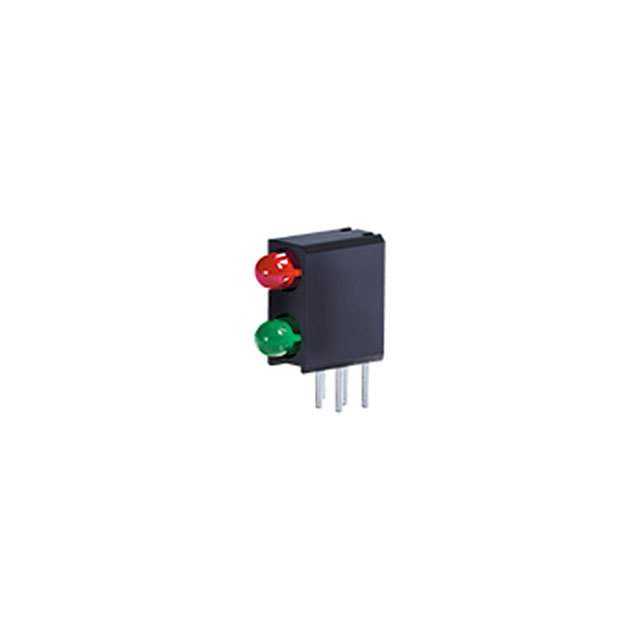

WP934MD/LILGD

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 568nm,617nm 40° 1.7V,19V 圆形 散射,有色 红色,绿色 板安装,通孔安装 3mm*3mm*3mm
供应商型号: 604-WP934MDLILGD
供应商: Mouser
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 WP934MD/LILGD

WP934MD/LILGD概述


    产品简介


    本手册介绍的是Kingbright公司生产的型号为WP934MD/LILGD的高效率红绿双色发光二极管(LED)。这些LED采用不同的半导体材料制作,其中红色LED采用镓砷化磷/镓磷结构,而绿色LED则采用镓磷结构。这种LED广泛应用于各种指示灯、照明装饰以及商业及住宅建筑照明等领域。

    技术参数


    - 发光颜色:红色(GaAsP/GaP),绿色(GaP)
    - 发光强度(Iv)@2mA:红色LED为50毫烛光(mcd),绿色LED为13毫烛光(mcd)
    - 峰值波长(λpeak):红色LED为627纳米(nm),绿色LED为565纳米(nm)
    - 正向电压(VF)@2mA:红色LED为1.7-2.1伏特(V),绿色LED为1.9-2.25伏特(V)
    - 最大功率耗散(PD):红色LED为75毫瓦(mW),绿色LED为62.5毫瓦(mW)
    - 工作温度范围(Top):-40°C 至 +85°C
    - 存储温度范围(Tstg):-40°C 至 +85°C
    - 反向电压(VR):5伏特(V)
    - 热阻(Junction/Ambient, Rth JA):680°C/W

    产品特点和优势


    1. 预修剪引线:便于PCB安装。
    2. 黑色外壳:提高对比度。
    3. 高可靠性:寿命测量以年为单位。
    4. UL认证:达到94V-0标准。
    5. 无卤素:符合RoHS标准。
    6. 宽视角:发光角度为50度(2θ1/2),适用于多角度观察。

    应用案例和使用建议


    - 应用案例:WP934MD/LILGD广泛应用于状态指示器、照明设备、标志应用、装饰和娱乐照明以及商业及住宅建筑照明。例如,在一个需要指示当前状态的应用场景中,这款LED可以作为清晰可见的指示光源,提供稳定的光线输出。

    - 使用建议:
    - 焊接温度控制:推荐预热温度不超过105°C,最高焊接温度为260°C,且波峰焊峰值温度应在245°C至255°C之间。
    - 防止应力损坏:焊接时不要对环氧树脂施加压力,尤其是当温度超过85°C时。
    - 电路设计注意事项:避免在引线框架和PCB之间的接触区域布线,以防短路。


    兼容性和支持


    该产品具有良好的兼容性,适用于多种类型的PCB和焊接工艺。Kingbright提供了详细的使用说明和技术支持,帮助用户正确安装和使用产品。此外,如果用户在多个焊接过程或其他高温处理过程中遇到问题,可以联系Kingbright获取进一步的支持。

    常见问题与解决方案


    1. 问题:焊接过程中环氧树脂受到压力。
    - 解决方案:确保焊接过程中LED不受压力影响,特别是在温度高于85°C的情况下。

    2. 问题:在不同温度下发光强度变化较大。
    - 解决方案:通过调整驱动电流或使用恒流驱动电路来保持稳定的工作状态。

    总结和推荐


    综上所述,WP934MD/LILGD是一款高效率、高可靠性的LED产品,具有优良的电气特性和广泛的适用范围。其独特的设计特点使其在多种应用场合中表现出色,特别是对于需要高性能、长期稳定工作的指示器和照明应用。因此,我们强烈推荐此款LED产品给各类需求用户。建议在使用过程中严格遵循产品手册中的指导和注意事项,以充分发挥其性能并延长使用寿命。

WP934MD/LILGD参数

参数
Vf-正向电压 1.7V,19V
透镜形状 圆形
波长 568nm,617nm
测试电流 -
显示颜色 红色,绿色
视角 40°
透镜类型 散射,有色
长*宽*高 3mm*3mm*3mm
安装方式 板安装,通孔安装
零件状态 在售
包装方式 袋装

WP934MD/LILGD数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 WP934MD/LILGD WP934MD/LILGD数据手册
