KM2520ZGC03

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 绿光LED, 超微型封装, 波长525 nm, 2.5 x 2 x 2.8mm
供应商型号: 8721689
供应商: 海外现货
标准整包数: 20

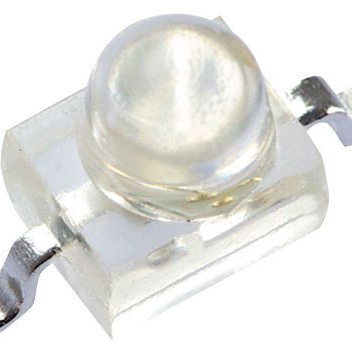

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KM2520ZGC03

KM2520ZGC03概述

    绿光发光二极管(InGaN)技术手册

    产品简介


    绿光发光二极管(Green LED)是由Kingbright公司生产的电子元器件。其主要采用InGaN材料在蓝宝石基底上制成,具有较高的亮度和较长的使用寿命。这类LED广泛应用于背光源、状态指示、智能家居及穿戴设备等领域。

    技术参数


    - 基本规格
    - 发射颜色:绿色(InGaN)
    - 发光强度:2700至6000 mcd(@ 20mA)
    - 视角:20°
    - 额定电压:3.3至4.1 V(@ 20mA)
    - 反向电流:最大50 μA
    - 反向电压:5 V
    - 功率耗散:102.5 mW
    - 结温:115 °C
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    - 绝对最大额定值
    - 静电放电阈值(HBM):450 V
    - 结/环境热阻(Rth JA):540 °C/W
    - 结/焊点热阻(Rth JS):360 °C/W
    - 电气/光学特性
    - 峰值发射波长:515 nm
    - 主导波长:525 nm
    - 半峰值光谱带宽:30 nm
    - 容量:45 pF
    - 温度系数:λpeak:0.05 nm/°C;λdom:0.03 nm/°C;VF:-3 mV/°C

    产品特点和优势


    1. 小型封装:适合紧凑设计。
    2. 低外形轮廓:节省空间,便于集成。
    3. 无卤素:符合环保要求。
    4. RoHS合规:满足欧洲标准。
    5. 静电放电保护:减少操作风险。

    应用案例和使用建议


    绿光LED广泛应用于各类智能家居设备、穿戴设备和医疗设备中。例如,在一款智能手表中,这款LED可作为状态指示灯使用。在实际使用时,应注意以下几个方面:
    1. 处理时佩戴防静电手环。
    2. 保持环境湿度在40%-60%范围内以减少静电影响。
    3. 使用回流焊接工艺最多两次。

    兼容性和支持


    该产品采用1000个/卷的方式包装,并且与同类电子设备具有良好的兼容性。Kingbright公司提供技术支持和售后服务,确保用户能够充分利用产品的所有功能。

    常见问题与解决方案


    - 问题1:如何处理静电敏感问题?
    - 解决办法:操作过程中佩戴防静电手环,确保设备接地良好。
    - 问题2:为什么会有光强度偏差?
    - 解决办法:确认工作环境符合规定,避免极端温度和湿度的影响。

    总结和推荐


    总体而言,这款绿光LED(KM2520ZGC03)是一款性能优良、应用广泛的元器件。它具备低功耗、高可靠性和广泛的工作温度范围等特点。强烈推荐在智能家居、穿戴设备等项目中使用。同时,建议用户严格遵守技术手册中的操作指南,确保最佳性能。

KM2520ZGC03参数

参数
透镜类型 无色不扩散
Vf-正向电压 4.1V
透镜形状 圆形
波长 525nm
测试电流 -
显示颜色 绿色
视角 20°
长*宽*高 2.5mm*2mm*2.8mm
通用封装 SMD
安装方式 贴片安装

KM2520ZGC03数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KM2520ZGC03 KM2520ZGC03数据手册

KM2520ZGC03封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 3.9096
260+ ¥ 3.825
500+ ¥ 3.7436
库存: 912
起订量: 60 增量: 0
交货地:
最小起订量为:20
合计: ¥ 78.19
直接购买
加入购物车
