KPTD-3216ZGC

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 绿光LED, 3216 (1206)封装, 波长525 nm, 3.2 x 1.6 x 1.8mm
供应商型号: KPTD-3216ZGC SMD
供应商: 国内现货
标准整包数: 2000
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPTD-3216ZGC

KPTD-3216ZGC概述

    #

    产品简介

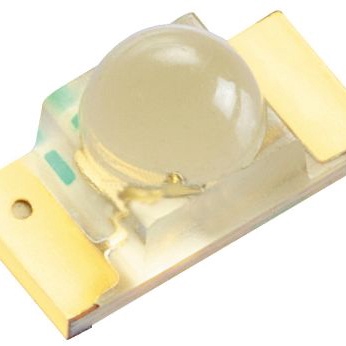

    Kingbright KPTD-3216ZGC 是一款绿色发光二极管(LED),采用了InGaN材料,在蓝宝石衬底上制造而成。它是一种表面贴装型(SMD)LED,具备低功耗、长寿命等特点,非常适合用于背光和状态指示等领域。此外,这款LED还适用于智能家居设备、可穿戴设备以及医疗健康设备等多种应用场景。

    技术参数


    - 基本规格:
    - 尺寸:3.2 mm x 1.6 mm
    - 厚度:1.8 mm
    - 额定功率:102.5 mW
    - 最大反向电压:5 V
    - 结温:115 °C
    - 工作温度范围:-40 °C 到 +85 °C
    - 存储温度范围:-40 °C 到 +85 °C
    - DC正向电流:25 mA
    - 脉冲正向电流:150 mA
    - 反向电流:50 μA
    - 热阻:结到环境热阻660 °C/W,结到焊点热阻500 °C/W
    - 光学特性:
    - 发射峰波长:515 nm
    - 主导波长:525 nm
    - 半峰值谱宽:30 nm
    - 光强度:典型值2700 mcd,最大值4200 mcd
    - 发光角度:30°
    - 电气特性:
    - 正向电压:典型值3.3 V,最大值4.1 V
    - 电容:45 pF
    - 温度系数:
    - λpeak:0.05 nm/°C
    - λdom:0.03 nm/°C
    - VF:-2.9 mV/°C

    产品特点和优势


    Kingbright KPTD-3216ZGC 绿色SMD LED具有以下几个显著的优势:
    - 低功耗: 有助于延长设备电池寿命,减少能量消耗。
    - 高可靠性和长寿命: 适合长时间工作的应用场景。
    - 理想的应用场景: 包括背光、状态指示和各类智能家电设备,适合广泛的行业应用。
    - 环保特性: 罗氏标准认证和无卤素设计,符合绿色生产要求。

    应用案例和使用建议


    应用案例
    - 智能家居设备: 如智能灯泡、智能锁等。
    - 可穿戴设备: 如健康监测手环。
    - 医疗设备: 作为状态指示灯。
    使用建议
    - 安装注意事项: 需要使用防静电腕带或手套处理,确保所有设备和机器电气接地。
    - 焊接工艺: 推荐使用回流焊工艺,且最多进行两次再流焊。

    兼容性和支持


    该产品采用SMD封装,可以轻松集成到现有电路板设计中,适用于各种电子产品。制造商提供相应的技术支持和文档资料,帮助用户正确安装和使用。

    常见问题与解决方案


    1. 问题: 处理过程中因静电损坏LED。
    - 解决方案: 使用防静电腕带或手套处理LED,并确保设备电气接地。

    2. 问题: LED发光不稳定。
    - 解决方案: 检查正向电流是否在推荐范围内,并确保LED工作温度不超出规定范围。

    总结和推荐


    Kingbright KPTD-3216ZGC 绿色SMD LED凭借其卓越的光学和电气性能,以及广泛的应用场景,是市场上一款非常出色的产品。它的低功耗、环保设计以及强大的兼容性使其成为多种应用的理想选择。综合考虑产品的技术参数和特点,强烈推荐在需要高效能、可靠性的应用场景中使用此款LED。

KPTD-3216ZGC参数

参数
显示颜色 绿色
视角 30°
透镜类型 无色不扩散
Vf-正向电压 4.1V
透镜形状 矩形
波长 525nm
测试电流 -
长*宽*高 2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装

KPTD-3216ZGC数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPTD-3216ZGC KPTD-3216ZGC数据手册

KPTD-3216ZGC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 1.4495
4000+ ¥ 1.4253
6000+ ¥ 1.3891
库存: 120000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 2899
直接购买
加入购物车
