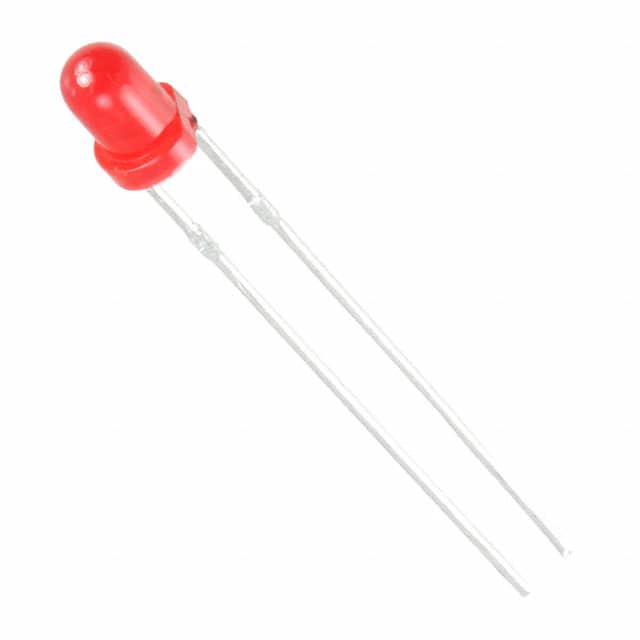

WP3A10HD

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 700nm 60° 2.25V 20mA 圆形,带圆顶 散射 红色 通孔安装 3mm*3mm*5mm
供应商型号: 754-1716-ND
供应商: Digi-Key
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 WP3A10HD

WP3A10HD概述

    WP3A10HD 亮红色发光二极管技术手册解析

    1. 产品简介


    WP3A10HD 是一款采用镓磷化物(GaP)材料制成的高亮度红光发光二极管(LED)。它适用于多种应用领域,包括状态指示、照明装饰、标牌应用、商业及住宅建筑照明等。这款LED具有体积小、可靠性高的特点,可以广泛应用于各种消费电子产品和工业设备中。

    2. 技术参数


    - 基本规格:LED类型为GaP红光扩散型。
    - 发光强度:典型值为1.8毫坎德拉(mcd),最小值为0.6 mcd,峰值波长为635纳米。
    - 视角:半强度角(2θ1/2)为60°。
    - 正向电压:典型值为2.05伏,最大值为2.45伏。
    - 反向电流:最大值为10微安(µA)。
    - 温度系数:峰值波长(λpeak)的温度系数为0.14纳米/摄氏度。
    - 热阻:结到环境的热阻(Rth JA)为640°C/W,结到焊点的热阻(Rth JS)为420°C/W。
    - 功耗:最大功率消耗为62.5毫瓦(mW)。
    - 工作环境:工作温度范围为-40°C至+85°C,存储温度范围为-40°C至+85°C。

    3. 产品特点和优势


    - 低功耗:典型值仅为2.05伏,有助于延长产品寿命。
    - 流行封装:采用通用的T-1直径封装,便于集成。
    - 耐用可靠:长寿命,坚固耐用。
    - 符合RoHS标准:环保无铅。
    - 大批量生产友好:可提供带卷形式的包装。

    4. 应用案例和使用建议


    - 状态指示:如电脑、路由器的状态指示灯。
    - 照明装饰:用于室内和室外的装饰照明。
    - 标牌应用:商场、酒店、娱乐场所的标牌背光。
    使用建议:
    - 散热管理:确保良好的散热以避免过热损坏。
    - 正确焊接:遵循推荐的波峰焊接曲线,防止对环氧树脂造成压力。
    - 绝缘处理:焊接到LED上的电线接头应单独用热缩管绝缘。

    5. 兼容性和支持


    - 兼容性:本产品与其他电子元件兼容良好,尤其是与SAC 305焊料合金兼容。
    - 技术支持:制造商Kingbright提供详细的应用指南和技术支持,确保用户能够充分利用产品的各项功能。

    6. 常见问题与解决方案


    - 问题1:产品在使用过程中出现亮度下降。
    - 解决方案:检查焊接是否合格,确认是否有过热情况。必要时,咨询Kingbright工程师进行进一步诊断。
    - 问题2:LED发出的光不够集中。
    - 解决方案:检查安装角度和位置,确保满足最佳视角需求。

    7. 总结和推荐


    WP3A10HD 亮红色LED凭借其卓越的性能和广泛的适用范围,在消费电子和工业控制领域有着广阔的应用前景。通过遵守正确的安装和操作规范,它可以实现可靠的长期运行。我们强烈推荐该产品用于需要高效、稳定光输出的各种应用场合。
    总之,Kingbright的WP3A10HD是一款值得信赖的产品,具有出色的性价比和卓越的技术规格。无论是开发新的电子产品还是升级现有系统,WP3A10HD都将是您不错的选择。

WP3A10HD参数

参数
测试电流 20mA
显示颜色 红色
视角 60°
透镜类型 散射
Vf-正向电压 2.25V
透镜形状 圆形,带圆顶
波长 700nm
长*宽*高 3mm*3mm*5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

WP3A10HD数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 WP3A10HD WP3A10HD数据手册
