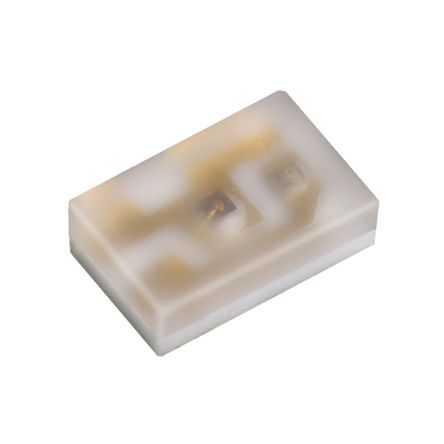

KTS-2012UV395

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright UVLED, KTS系列, 400nm波长, SMD封装
供应商型号: 1763327
供应商: 欧时
标准整包数: 5
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KTS-2012UV395

KTS-2012UV395概述

    KTS-2012UV395 2.0 x 1.25 mm UV LED 技术手册解析

    产品简介


    KTS-2012UV395 是一款由 Kingbright 生产的表面贴装型(SMD)紫外光(UV)LED。它采用了陶瓷基板,具有低功耗、宽视场角等特点。此款LED广泛应用于多个领域,包括光催化净化、血液检测、假币识别、指甲沙龙中的UV固化、牙科治疗以及海报印刷等。

    技术参数


    | 参数 | 描述 | 数值 |
    |
    | 发射光谱峰值波长 | 额定电流下典型值 | 395 nm |
    | 发射光谱半峰全宽 | 额定电流下典型值 | 13 nm |
    | 正向电压 | 额定电流下典型值 | 3.3 V |
    | 反向电压 | 最大值 | 5 V |
    | 脉冲正向电流 | 额定值 | 100 mA |
    | 连续正向电流 | 额定值 | 30 mA |
    | 光通量 | 额定电流下典型值 | 10 mW |
    | 视角 | 半强度角典型值 | 150° |
    | 功率耗散 | 额定值 | 120 mW |
    | 结温 | 额定值 | 115 °C |
    | 环境温度范围 | 操作温度 | -40°C ~ +85°C |
    | 存储温度范围 | 存储温度 | -40°C ~ +85°C |

    产品特点和优势


    KTS-2012UV395 的显著特点如下:
    - 超薄设计:仅0.75毫米厚度,适合空间有限的应用场合。
    - 高可靠性:采用陶瓷基板,热稳定性好,使用寿命长。
    - 低功耗:典型电流下仅消耗3.3V电压。
    - 宽视角:提供150度的宽视场角,提高了光的均匀分布性。
    - 高敏感度:适用于多种环境下的精密检测和照明应用。

    应用案例和使用建议


    KTS-2012UV395 在以下几种应用场景中表现出色:
    - 光催化净化:利用其高强度紫外线进行空气净化。
    - 血液和假币检测:通过紫外光对血液样本和货币的荧光反应进行检测。
    - UV固化:在美容美甲行业、牙科诊所及印刷行业中的UV固化过程中的应用。
    使用建议:
    - 确保LED的装配遵循正确的工艺流程,以避免因过热而产生的应力。
    - 建议采用再流焊工艺,且最高可重复焊接次数为两次。

    兼容性和支持


    - KTS-2012UV395 与大多数电子制造工艺兼容,包括标准的SMD贴装技术。
    - Kingbright 提供全面的技术支持和维护服务,确保产品在整个生命周期内正常运行。

    常见问题与解决方案


    1. 问题:过高的环境温度导致LED损坏。
    - 解决方案:严格遵守操作温度范围,并采取适当的散热措施。
    2. 问题:安装过程中静电导致损坏。
    - 解决方案:使用防静电工具和操作环境,减少静电危害。
    3. 问题:紫外线光强度不足。
    - 解决方案:检查供电电压是否符合要求,或者更换故障LED。

    总结和推荐


    KTS-2012UV395 紫外光LED是一款高性能的产品,适用于多种严苛的应用环境。其卓越的光电性能、良好的可靠性和长寿命使其在市场上具备极强的竞争力。对于需要高精度、高稳定性的UV光源应用领域,KTS-2012UV395无疑是一个理想的选择。因此,强烈推荐在上述应用场景中选用此产品。

KTS-2012UV395参数

参数
透镜形状 -
波长 395nm
测试电流 -
显示颜色 -
视角 150°
透镜类型 -
Vf-正向电压 3.3V
长*宽*高 2mm*1.25mm*750μm
通用封装 SMD
安装方式 贴片安装

KTS-2012UV395数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KTS-2012UV395 KTS-2012UV395数据手册

KTS-2012UV395封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 10.1248
500+ ¥ 9.9011
1000+ ¥ 9.6909
库存: 285
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 50.62
