首页  >  产品百科  >  WP934EW/GD

WP934EW/GD

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 565nm 40° 2.5V 10mA 圆形,带圆顶 散射,有色 绿色 通孔安装 8.89mm(长度)*7.3mm(高度)
供应商型号: 11MZ-WP934EW/GD
供应商: 云汉优选
标准整包数: 1

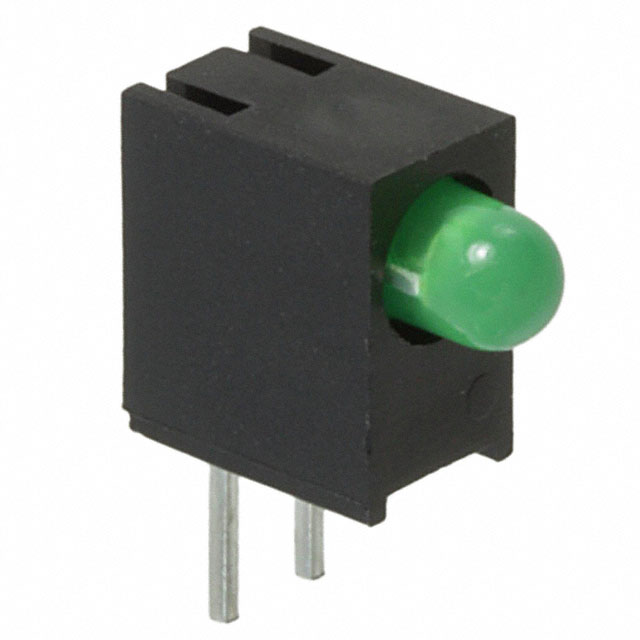

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 WP934EW/GD

WP934EW/GD概述

    绿色磷化镓发光二极管(Green GaP LED)产品技术手册

    产品简介


    Kingbright公司推出的绿色磷化镓发光二极管(Green GaP LED)——型号为WP934EW/GD,是一款高性能的指示灯,适用于多种电子设备中的状态显示、指示和装饰照明。该产品采用磷化镓材料,通过光谱性能优异的绿色光源提供高可靠性、长寿命的应用体验。

    技术参数


    - 发射颜色:绿色
    - 峰值波长(λpeak):565 nm
    - 正向电压(VF):2.0至2.4 V @ 10mA
    - 正向电流(IF):最大25 mA
    - 峰值正向电流(IFM):140 mA @ 1/10脉冲宽度,10%占空比
    - 反向电压(VR):5 V
    - 功率耗散(PD):62.5 mW
    - 存储温度范围(Tstg):-40℃至+85℃
    - 工作温度范围(Top):-40℃至+85℃
    - 热阻(Junction / Ambient, Rth JA):680 °C/W
    - 热阻(Junction / Solder point, Rth JS):460 °C/W
    - 反向电流(IR):10 μA @ VR = 5V

    产品特点和优势


    - 高可靠性:使用寿命以年计算,确保长期稳定工作。
    - 黑壳设计:提高对比度,增强视觉效果。
    - UL认证:住房材料达到94V-0标准,符合安全要求。
    - 环保:符合RoHS标准,无铅无卤素。
    - 电气特性:具有优良的光谱性能和低功耗特性,适用于低能耗设备。

    应用案例和使用建议


    - 状态指示:适用于各种消费电子设备的状态指示,如电源状态、错误报警等。
    - 装饰和娱乐照明:用于室内外装饰和舞台灯光,提供明亮且稳定的光效。
    - 商用和住宅建筑照明:可用于商业建筑和住宅的环境照明,提供良好的视觉体验。
    使用建议:
    - 安装时应避免导线间的短路,确保LED正确安装于PCB上。
    - 使用波峰焊接时,预热温度不宜超过105℃,焊接温度不超过260℃。
    - 在进行多次焊接或高温处理时,建议与Kingbright确认产品兼容性。

    兼容性和支持


    - 兼容性:该LED与标准的PCB组装工艺兼容,但不适用于回流焊接。
    - 支持:Kingbright提供产品数据手册和应用指南,对于复杂应用可联系Kingbright技术支持。

    常见问题与解决方案


    - 问题:LED出现光衰减。
    - 解决方案:确保LED工作条件在推荐范围内,避免过载。
    - 问题:焊接过程中损坏。
    - 解决方案:使用正确的焊接方法,确保焊接温度和时间控制在合理范围内。
    - 问题:存储不当导致失效。
    - 解决方案:存储温度和湿度应严格控制在规定范围内,避免快速温变和潮湿环境。

    总结和推荐


    WP934EW/GD是一款具备高可靠性和多功能性的绿色磷化镓发光二极管,适用于多种应用场景。其优秀的光谱性能和高可靠性使其成为许多电子产品中的理想选择。推荐在状态指示、装饰照明和建筑照明等项目中使用此产品。如果您有任何特殊需求或疑问,欢迎联系Kingbright获取更多技术支持。

WP934EW/GD参数

参数
测试电流 10mA
显示颜色 绿色
视角 40°
透镜类型 散射,有色
Vf-正向电压 2.5V
透镜形状 圆形,带圆顶
波长 565nm
长*宽*高 8.89mm(长度)*7.3mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

WP934EW/GD数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 WP934EW/GD WP934EW/GD数据手册

WP934EW/GD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.5079
10+ ¥ 3.0068
30+ ¥ 2.6309
100+ ¥ 2.2155
500+ ¥ 2.1047
库存: 144
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 3.5
直接购买
加入购物车
