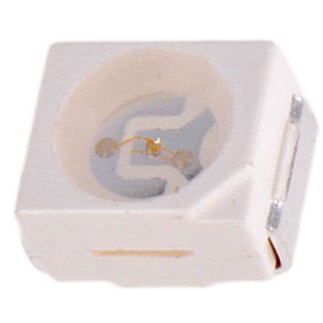

KA-3528QBS-D

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 蓝光LED, PLCC 2封装, 波长465 nm, 3.2 x 2.8 x 1.75mm
供应商型号: SEC-KA-3528QBS-D
供应商: 海外现货
标准整包数: 5
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KA-3528QBS-D

KA-3528QBS-D概述


    产品简介


    本技术手册介绍的是Kingbright公司生产的KA-3528QBS-D型号蓝光表面贴装LED灯。该器件采用InGaN材料制成,特别适用于背光和状态指示等应用场景。此外,它还适合用于家用电器、智能设备、可穿戴设备及医疗健康领域。

    技术参数


    电气与光学特性
    - 峰值发射波长:460 nm
    - 主导波长:465 nm
    - 半值谱宽:25 nm
    - 正向电压(IF=20mA):3.3 V(最大4V)
    - 反向电流(VR=5V):≤ 50 μA
    - 发光强度(Iv):80 mcd 至 150 mcd(@ 20mA)
    - 视角(2θ1/2):120°
    绝对最大额定值
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    - 正向电流:30 mA
    - 峰值正向电流:150 mA
    - 热阻(Junction/Ambient):450°C/W
    - 热阻(Junction/Solder point):280°C/W

    产品特点和优势


    - 单色:提供纯净的颜色输出。
    - 适用于SMT工艺:易于安装和焊接。
    - 包装和存储:采用卷带式封装,每卷包含2000个器件。
    - 低卤素含量:符合RoHS标准,环保无害。
    - 理想用于背光:特别适用于需要均匀照明的应用场合。

    应用案例和使用建议


    应用案例
    1. 背光应用:适合应用于家电设备、医疗设备和便携设备中的显示屏背光。
    2. 状态指示:广泛用于家电和电子设备的状态指示灯。
    3. 可穿戴设备:用于智能手表和其他可穿戴设备中的LED灯。
    使用建议
    1. 静电防护:在处理LED时佩戴防静电腕带或手套,确保所有设备接地。
    2. 焊接工艺:推荐使用回流焊接工艺,最多不超过两次回流焊,以防止损坏器件。

    兼容性和支持


    该产品与其他电子元器件或设备具有良好的兼容性,可以轻松集成到现有系统中。Kingbright提供了详尽的技术文档和支持服务,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    1. 问题:如何避免静电损坏?
    - 解决方案:处理LED时佩戴防静电腕带或手套,并确保工作台和设备接地。
    2. 问题:最佳焊接方法是什么?
    - 解决方案:推荐使用回流焊接工艺,最多进行两次回流焊操作。
    3. 问题:如何正确处理硅胶封装的产品?
    - 解决方案:不要直接接触硅胶透镜表面,使用夹具或适当的工具来处理部件。

    总结和推荐


    综上所述,KA-3528QBS-D型蓝光表面贴装LED灯具有高可靠性、低功耗和环保等特点,在背光和状态指示等应用场合表现出色。鉴于其优异的性能和广泛的适用范围,我们强烈推荐该产品给寻求高品质、高性能LED解决方案的用户。然而,用户在使用过程中应严格遵守静电防护和正确的焊接工艺,以确保最佳效果。

KA-3528QBS-D参数

参数
视角 120°
透镜类型 无色不扩散
Vf-正向电压 4V
透镜形状 圆形
波长 465nm
测试电流 20mA
显示颜色 蓝色
长*宽*高 2.4mm*2.4mm*1.8mm
通用封装 SMD
安装方式 贴片安装

KA-3528QBS-D数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KA-3528QBS-D KA-3528QBS-D数据手册

KA-3528QBS-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 0.2372 ¥ 1.9878
库存: 1080
起订量: 2115 增量: 1
交货地:
最小起订量为:400
合计: ¥ 795.12
直接购买
加入购物车
