KPT-1608EC

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 红光LED, 1608 (0603)封装, 波长617 nm, 1.6 x 0.8 x 0.75mm
供应商型号: ESY-KPT-1608EC
供应商: 海外现货
标准整包数: 1

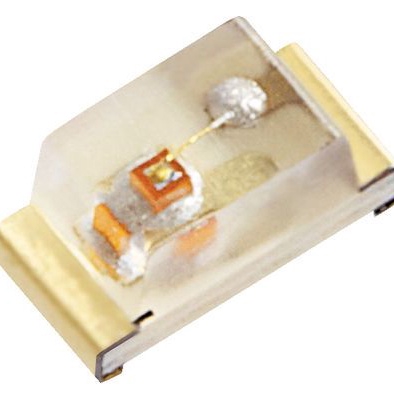

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPT-1608EC

KPT-1608EC概述

    KPT-1608EC高效率红光SMD芯片LED灯

    产品简介


    KPT-1608EC是一款高效率红光表面贴装(SMD)芯片LED灯,由氮化镓砷磷(GaAsP)材料制成。这种LED具有1.6mm x 0.8mm的小尺寸设计,厚度仅为0.75mm。它广泛应用于背光源和指示器领域,特别适合于需要低功耗和宽视角的应用场合。每卷包含2000个LED,并且符合RoHS标准。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 1.6mm x 0.8mm |
    | 厚度 | 0.75mm |
    | 工作电流 | DC 30mA,峰值160mA |
    | 反向电压 | 5V |
    | 操作温度范围 | -40°C 到 +85°C |
    | 存储温度范围 | -40°C 到 +85°C |
    | 光通量/光强变化范围 | ±15% |
    | 峰值波长 | 627nm |
    | 主导波长 | 617nm |
    | 半宽度 | 45nm |
    | 额定功率 | 75mW |
    | 容许回流焊接条件 | 详细参考回流焊接轮廓图 |

    产品特点和优势


    1. 小尺寸:1.6mm x 0.8mm的小封装使其适用于空间受限的应用场景。
    2. 低功耗:相比传统LED,其低工作电流和峰值电流使得能耗更低,延长了使用寿命。
    3. 宽视角:150°的视场角使光线分布更加均匀,适用于各种显示需求。
    4. 兼容RoHS:环保标准,确保产品符合全球环境保护要求。
    5. 高效率:在高亮度下表现出色,提供持久稳定的光照效果。

    应用案例和使用建议


    KPT-1608EC高效率红光LED被广泛用于消费电子设备中的背光源和指示灯。例如,在智能手机和平板电脑的背面标识灯、汽车内部照明等领域有着广泛应用。为了确保最佳使用效果,建议遵循以下使用建议:
    - 使用推荐的回流焊方法进行焊接,避免手动焊接带来的潜在损坏。
    - 在生产过程中维持相对湿度在40%到60%之间,以减少静电积聚的风险。

    兼容性和支持


    - 兼容性:该LED可以与其他电子元件如电路板和电源适配器配合使用,确保稳定的工作环境。
    - 支持:Kingbright公司提供了详细的文档和支持服务,客户可以在官方网站下载最新的技术手册并获得技术支持。

    常见问题与解决方案


    1. 问题:如何正确焊接LED?
    - 解决方案:应使用推荐的回流焊接方法,并严格遵守焊接条件和时间。
    2. 问题:长时间使用后亮度下降怎么办?
    - 解决方案:检查是否超出了规定的操作温度范围或工作电流。若超出,请调整至正常范围内。

    总结和推荐


    KPT-1608EC高效率红光SMD芯片LED凭借其小尺寸、低功耗和宽视场角等显著优点,非常适合应用于对LED器件性能要求较高的场合。我们强烈推荐此产品用于背光源和指示器的设计中。

KPT-1608EC参数

参数
Vf-正向电压 2.5V
透镜形状 矩形
波长 617nm
测试电流 20mA
显示颜色 红色
视角 120°
透镜类型 透明
长*宽*高 1.6mm*800μm*750μm
通用封装 0603
安装方式 支架安装,贴片安装
包装方式 卷带包装

KPT-1608EC数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPT-1608EC KPT-1608EC数据手册

KPT-1608EC封装设计

查看详情并下载
Symbol
Footprint
3D Model
