KA-2810AVBS-D

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 蓝光LED, 侧视封装, 波长470 nm, 2.8 x 0.8 x 1.2mm
供应商型号: 8609908
供应商: 海外现货
标准整包数: 20

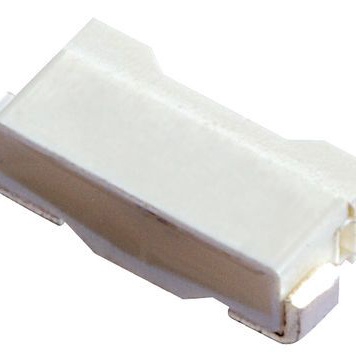

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KA-2810AVBS-D

KA-2810AVBS-D概述

    蓝光LED产品技术手册解析

    产品简介


    这款由Kingbright生产的蓝光LED(型号:KA-2810AVBS-D)采用了InGaN材料,具备出色的光效表现。作为一款右角SMD贴片LED灯,它的厚度仅为0.8mm,特别适用于背光和指示灯等场合。产品还具有低功耗的特点,且通过RoHS认证,确保环保合规。

    技术参数


    - 封装尺寸:2.8mm × 1.2mm × 0.8mm
    - 颜色:蓝色
    - 发光强度(典型值):350 mcd(20mA电流下)
    - 正向电压(典型值):3.3V(20mA电流下)
    - 反向电流:≤50μA(5V反向电压下)
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+85°C
    - 最大功率消耗:120mW
    - 峰值正向电流:100mA
    - 热阻(结到环境):350°C/W
    - 热阻(结到焊点):190°C/W

    产品特点和优势


    1. 紧凑设计:仅有2.8mm×1.2mm的封装尺寸,适合在空间受限的应用环境中使用。
    2. 低功耗:低功耗使得设备能长时间稳定工作,适合电池供电设备。
    3. 广泛的应用场景:适用于背光、状态指示、家用和智能电器、可穿戴设备及医疗健康应用等多种领域。
    4. 环境友好:符合RoHS标准,无卤素设计,保障产品在制造过程中的环境影响降到最低。

    应用案例和使用建议


    1. 背光应用:在需要显示均匀且光线柔和的场景中,如家电设备或便携式设备,这种蓝光LED提供了理想的背光选择。
    2. 状态指示:指示灯可以用于各种智能家居产品中,提供直观的状态反馈。
    3. 医疗健康:在医疗健康应用中,如医疗器械面板上的状态指示,这种LED可以提供稳定的光输出。
    使用建议:
    - 在组装过程中,务必佩戴防静电手环或手套,以避免静电损坏。
    - 确保所有设备、装备和机械均处于电接地状态。
    - 推荐使用回流焊接工艺进行装配,最多进行两次回流焊接,其他焊接方法可能对产品造成损害。

    兼容性和支持


    此LED产品在与大多数电子设备和组件配合使用时,兼容性良好。Kingbright提供了详尽的技术支持文档和专业的售后服务,帮助客户解决可能出现的问题。

    常见问题与解决方案


    1. 问题:在焊接过程中出现故障。
    - 解决方案:使用回流焊接工艺进行装配,尽量避免采用其他可能造成损害的焊接方法。

    2. 问题:产品在高温环境下工作异常。
    - 解决方案:确保工作温度不超过产品的工作温度范围,并注意散热措施,避免过热。

    3. 问题:静电导致产品失效。
    - 解决方案:在操作过程中务必佩戴防静电手环或手套,并确保所有设备均处于电接地状态。

    总结和推荐


    总的来说,Kingbright的KA-2810AVBS-D蓝光LED具备紧凑的设计、低功耗、广泛的应用范围以及良好的兼容性。在正确安装和使用的情况下,它可以为多种应用场景提供可靠的光输出。因此,我强烈推荐此产品,特别是对于那些需要高性能、环保且耐用的LED应用领域。

KA-2810AVBS-D参数

参数
测试电流 20mA
显示颜色 蓝色
视角 110°
透镜类型 无色不扩散
Vf-正向电压 4V
透镜形状 矩形
波长 470nm
长*宽*高 2.5mm*1.2mm*800μm
安装方式 贴片安装
应用等级 工业级

KA-2810AVBS-D数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KA-2810AVBS-D KA-2810AVBS-D数据手册

KA-2810AVBS-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 4.7145
500+ ¥ 4.5144
1000+ ¥ 4.4166
库存: 1078
起订量: 60 增量: 0
交货地:
最小起订量为:20
合计: ¥ 94.29
