首页  >  产品百科  >  WP132XGD

WP132XGD

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 568nm 60° 2.2V 20mA 圆形,带圆顶 扩散 绿色 标准安装,通孔安装 3mm*3mm*5.2mm
供应商型号: 604-WP132XGD
供应商: Mouser
标准整包数: 1

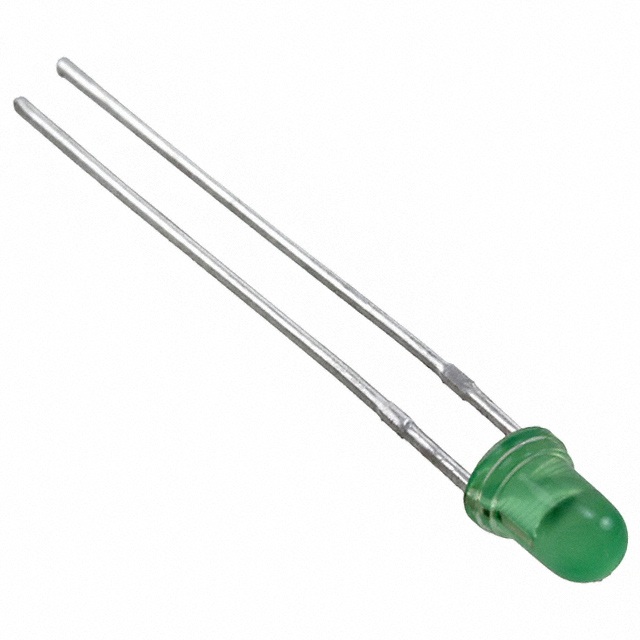

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 WP132XGD

WP132XGD概述


    产品简介


    Kingbright的WP132XGD是一款绿色发光二极管(Green LED),采用GaP(磷化镓)材料制造,提供优异的亮度和可靠性。这款LED适用于各种指示灯、装饰照明及商业照明应用。其紧凑的T-1封装使其易于集成到多种设备中。

    技术参数


    - 发射波长:峰值波长(λpeak)为565 nm,主波长(λdom)为568 nm
    - 光谱带宽:半值相对最大强度时的波长宽度(∆λ)为30 nm
    - 电压参数:正向电压(VF)在10mA电流下的典型值为2.2 V,最大值为2.4 V
    - 电流参数:连续正向电流(IF)最大为25 mA,峰值正向电流(IFM)为140 mA
    - 功率参数:最大功耗(PD)为62.5 mW
    - 温度参数:工作温度范围(Top)为-40°C至+85°C,存储温度范围(Tstg)同上
    - 其他参数:逆向电流(IR)小于10 µA,热阻(Junction / Ambient)为610°C/W,静电放电阈值(HBM)为8000 V

    产品特点和优势


    - 低功耗:WP132XGD具有低功耗的特点,适合长时间稳定运行。
    - 通用封装:采用标准的T-1直径封装,容易集成到各种电路板中。
    - 高可靠性:产品设计可靠耐用,寿命长且稳定性好。
    - 可追溯性:符合RoHS标准,确保绿色环保。
    - 多样化应用:适用于指示灯、照明和装饰等多种场合。

    应用案例和使用建议


    - 指示灯:广泛用于仪表盘、电器设备上的状态指示灯。
    - 装饰照明:适合作为节日或装饰照明使用。
    - 商业照明:可以用于商场、酒店等商业建筑的装饰照明。

    使用建议:
    - 避免反复弯曲引脚超过两次。
    - 在焊接过程中,要保持适当的温度并避免直接接触LED的环氧树脂部分。
    - 使用支架或隔垫将LED稳固安装在PCB上。

    兼容性和支持


    - 兼容性:推荐使用SAC 305焊料合金进行焊接,且不超过一次过波焊。
    - 支持服务:如有需要多次焊接或遇到特殊工艺的情况,建议联系Kingbright进行咨询。

    常见问题与解决方案


    - 问题:如何避免静电损坏?
    - 解决方案:建议保持湿度在40%-60%,并参考JEDEC/JESD625-A和JEDEC/J-STD-033标准。
    - 问题:焊接过程中如何避免损伤?
    - 解决方案:焊接过程中应留出足够的间隙以避免对LED造成损害,不要直接触碰LED的透镜。

    总结和推荐


    总的来说,Kingbright的WP132XGD绿光LED以其低功耗、高可靠性和广泛应用领域的特点,成为一种极具吸引力的电子元器件选择。它非常适合用于消费电子产品、商用照明和装饰用途。对于那些需要高性能、高可靠性的项目来说,这是一个值得考虑的产品。我们强烈推荐这款产品用于各类需要绿色指示光源的应用场合。

WP132XGD参数

参数
波长 568nm
测试电流 20mA
显示颜色 绿色
视角 60°
透镜类型 扩散
Vf-正向电压 2.2V
透镜形状 圆形,带圆顶
长*宽*高 3mm*3mm*5.2mm
安装方式 标准安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

WP132XGD数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 WP132XGD WP132XGD数据手册

WP132XGD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.391 ¥ 3.304
10+ $ 0.3128 ¥ 2.6432
100+ $ 0.1415 ¥ 1.1953
500+ $ 0.1221 ¥ 1.0317
1000+ $ 0.0972 ¥ 0.8213
2000+ $ 0.0756 ¥ 0.6388
10000+ $ 0.068 ¥ 0.5749
25000+ $ 0.062 ¥ 0.5235
50000+ $ 0.0609 ¥ 0.5146
库存: 24737
起订量: 1 增量: 1
