首页  >  产品百科  >  KB-2820CGKD

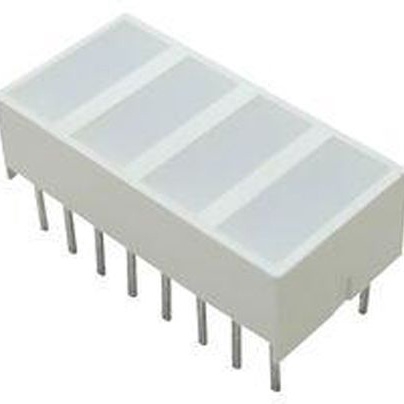

KB-2820CGKD

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: KingbrightLED数码管, 绿光, 75mW, 通孔安装
供应商型号: 1451393
供应商: 海外现货
标准整包数: 25
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KB-2820CGKD

KB-2820CGKD概述

    # KB2820CGKD Green LED Light Bar 技术手册

    1. 产品简介


    基本介绍
    KB2820CGKD 是一款绿色(Green)LED 光源产品,由铝镓铟磷(AlGaInP)材料制成并使用砷化镓(GaAs)基板制造而成。这款 LED 产品以其均匀的发光区域、低电流操作以及易于安装的特点而著称,广泛应用于电子设备面板指示灯、背光灯和装饰照明等领域。
    主要功能
    - 均匀发光:保证良好的光线分布,适合大面积显示需求。
    - 低电流操作:可有效降低功耗,延长使用寿命。
    - 轻松安装:便于贴装到印刷电路板(PCB)上。
    - 高对比度:实现优秀的开/关视觉效果。
    - 多样化应用:可配合面板和铭牌安装,满足多种定制化需求。
    应用领域
    适用于消费电子产品、工业控制设备、家用电器以及车载设备中的指示灯和背光源。

    2. 技术参数


    以下是该产品的关键性能指标和技术规格:
    | 参数名称 | 技术指标 |

    | 封装尺寸 | 8.89mm x 3.81mm |
    | 峰值波长(λpeak) | 574 nm |
    | 主导波长(λD) | 570 nm |
    | 半宽(Δλ1/2) | 20 nm |
    | 最大发光强度(Iv) | 47 mcd @ 20mA |
    | 工作电压(VF) | 2.1~2.5 V |
    | 反向电流(IR) | 10 μA @ VR = 5V |
    | 最大功率耗散 | 75 mW |
    | 最大正向电流(IF) | 30 mA |
    | 峰值正向电流(IFp) | 150 mA |
    | 工作温度范围 | -40°C ~ +85°C |
    | 存储温度范围 | -40°C ~ +85°C |

    3. 产品特点和优势


    独特功能
    1. 均匀发光特性:确保每个LED发出的光强度一致,减少不良现象。
    2. 高效能驱动:采用低电流设计,既能保证良好亮度,又能显著提升能效比。
    3. 可靠性和耐久性:通过严格的生产流程和RoHS合规认证,保证环保且持久耐用。
    市场竞争力
    KB2820CGKD 在同类LED产品中表现出色,具备低功耗、高可靠性及易集成性,尤其适合对空间有限但性能要求高的应用场合。此外,其广泛的适用温度范围使其能够在各种恶劣环境下稳定运行。

    4. 应用案例和使用建议


    应用案例
    - 汽车仪表盘背光:利用其高对比度和均匀发光特性提供清晰可见的信息指示。
    - 家用电器状态指示灯:例如洗衣机、微波炉等家电中的操作模式显示。
    - 工业控制面板指示灯:用于监控机器状态并支持夜间操作。
    使用建议
    1. 合理匹配驱动电路:根据手册推荐的最大正向电流(30mA)和峰值电流(150mA),设计合适的驱动电路以避免过流问题。
    2. 注意散热设计:虽然该产品具有较高的功率效率,但仍需考虑长期使用的温升效应,特别是在高电流运行时。
    3. 环境温度管理:尽量将LED的工作环境温度控制在规定范围内(-40°C ~ +85°C),防止超出安全阈值导致性能下降甚至损坏。

    5. 兼容性和支持


    兼容性
    KB2820CGKD 可与多种电子元器件和模块搭配使用,特别是标准尺寸的印刷电路板和相关连接器接口。此外,该产品可通过贴片工艺(SMT)轻松安装到电路板上,符合行业通用标准。
    支持服务
    制造商提供详尽的技术文档和支持资源,包括但不限于:
    - 完整的产品规格书和选型指南;
    - 典型应用电路参考;
    - 客户支持和技术咨询渠道。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 发光强度低于预期 | 检查工作电流是否达到最低要求,调整驱动电路。 |
    | 温度过高导致闪烁 | 优化散热设计,增加外部散热片或改善空气流通。 |
    | 正常工作后迅速失效 | 确保输入电压和电流不超过规定限制,检查焊接质量。|

    7. 总结和推荐


    综合评估
    KB2820CGKD 绿色LED光条以其优异的光学性能、紧凑的封装尺寸和卓越的应用灵活性成为市场的热门选择。它的低功耗、高可靠性以及环保特性使它非常适合于各类现代化电子设备。此外,其广泛的适用温度范围和良好的兼容性进一步增强了其实用价值。
    推荐结论
    综上所述,KB2820CGKD 是一款值得信赖的产品,特别推荐用于需要高效节能、高精度光输出和高稳定性的应用场景。对于希望降低成本同时提高系统性能的设计师而言,该产品无疑是一个理想的选择。

KB-2820CGKD参数

参数
透镜类型 扩散,有色
Vf-正向电压 2.5V
透镜形状 带平顶,矩形
波长 574nm
测试电流 20mA
显示颜色 绿色
视角 -
长*宽*高 8.89mm*3.81mm*6.12mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

KB-2820CGKD数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KB-2820CGKD KB-2820CGKD数据手册

KB-2820CGKD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 27.562
125+ ¥ 24.8066
库存: 0
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 0
直接购买
加入购物车
