KPTR-3216SYCK

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子

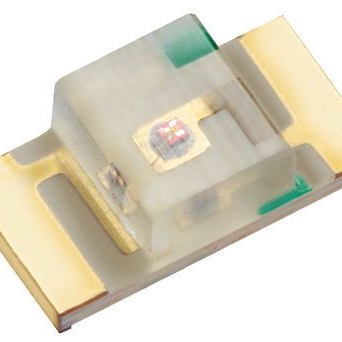

产品描述: Kingbright 黄光LED, 3216 (1206)封装, 波长590 nm, 3.2 x 1.6 x 1.05mm
供应商型号: KPTR-3216SYCK SMD
供应商: 国内现货
标准整包数: 2000
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPTR-3216SYCK

KPTR-3216SYCK概述

    文章标题:超级亮黄色SMD LED KPTR-3216SYCK 技术详解

    1. 产品简介


    Kingbright 的 KPTR-3216SYCK 是一款超亮黄色表面贴装二极管(SMD LED),采用 AlGaInP 材料制成,并以 GaAs 衬底为基础,具有卓越的光学性能。该产品适用于多种场景,如背光、状态指示灯,以及智能家居、便携设备和医疗健康领域。其高亮度和宽视角特性使其成为设计紧凑且高性能电路的理想选择。

    2. 技术参数


    以下是产品的核心技术规格和性能参数:
    - 封装尺寸:3.2 mm × 1.6 mm,厚度 1.05 mm
    - 光谱范围:峰值波长(λpeak):590 nm
    - 正向电压(IF = 20 mA):典型值:2.0 V,最大值:2.5 V
    - 反向电流(VR = 5 V):≤ 10 μA
    - 亮度:典型值 150 mcd,最低值 80 mcd
    - 视角(半峰值角度,θ1/2):140°
    - 功率消耗:最高可达 75 mW
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    - 静电放电阈值(HBM):3000 V

    3. 产品特点和优势


    - 小尺寸与低功耗:适合紧凑型设计和节能需求。
    - 宽视角:提高显示和指示的可见度。
    - 环保特性:符合RoHS标准并为无卤素产品,减少对环境的影响。
    - 广泛适用性:适合各类家用电器、可穿戴设备和医疗设备,且提供标准化包装(2000个/卷)。

    4. 应用案例和使用建议


    应用案例:
    - 在冰箱或洗衣机上作为状态指示灯。
    - 用于智能家居设备的背光源。
    - 医疗设备中作为信号报警灯。
    使用建议:
    - 在处理 LED 时,佩戴防静电腕带或手套,确保所有工具接地。
    - 焊接过程中,优先选择回流焊接工艺,避免多次重复焊接(最多两次)。
    - 储存环境相对湿度应保持在 40%-60%,以防止静电积累。

    5. 兼容性和支持


    - 兼容性:适用于大多数表面贴装设备和焊盘设计,与相关 PCB 材料(如FR4)高度兼容。
    - 技术支持:Kingbright 提供详尽的应用指南和技术支持服务,帮助客户解决问题。

    6. 常见问题与解决方案


    | 问题 | 原因 | 解决方法 |
    |
    | 亮度下降过快 | 驱动电流过高或温度超出推荐范围 | 调整驱动电流,降低工作温度 |
    | 静电损坏 | 操作不当导致静电放电 | 使用防静电措施 |
    | 焊接后出现不规则焊点 | 焊接时间过长或温度设置不正确 | 调整焊接参数,遵循回流焊接曲线 |

    7. 总结和推荐


    Kingbright 的 KPTR-3216SYCK LED 是一款性能卓越、用途广泛的电子元件,尤其适合需要高效能、低成本和高可靠性的设计项目。其显著的技术优势、严格的环境适应性和广泛的应用场景,使其在市场上具备强大的竞争力。此外,完善的文档和支持系统也为开发者提供了便利。综上所述,强烈推荐此款 LED 在各种现代电子产品中使用。
    推荐指数:★★★★★

KPTR-3216SYCK参数

参数
视角 140°
透镜类型 无色不扩散
Vf-正向电压 2.5V
透镜形状 矩形
波长 590nm
测试电流 20mA
显示颜色 黄色
长*宽*高 1.4mm*1.6mm*1.05mm
通用封装 1206
安装方式 贴片安装
包装方式 卷带包装

KPTR-3216SYCK数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPTR-3216SYCK KPTR-3216SYCK数据手册

KPTR-3216SYCK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.5652
4000+ ¥ 0.5558
6000+ ¥ 0.5417
库存: 120000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1130.4
