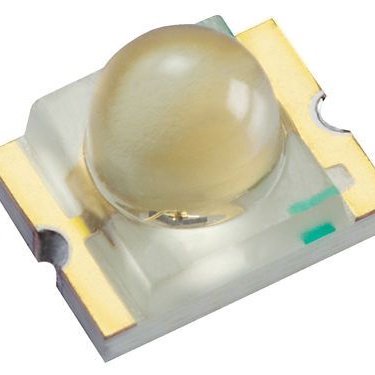

KPD-3224ZGC

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 绿光LED, 3224 (1209)封装, 波长525 nm, 3.2 x 2.4 x 2.4mm
供应商型号: KPD-3224ZGC SMD
供应商: 国内现货
标准整包数: 1500
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPD-3224ZGC

KPD-3224ZGC概述

    # 产品概述

    产品简介


    Kingbright公司的KPD-3224ZGC是一种绿色光源的表面贴装二极管(SMD LED),其采用InGaN(氮化铟镓)材料在蓝宝石衬底上制造而成。这类LED广泛应用于背光、状态指示灯、家用和智能电器、可穿戴及便携设备以及医疗健康应用中。

    技术参数


    主要技术规格
    - 封装尺寸:3.2 x 2.4 mm SMD LED,厚度为2.4 mm
    - 最大功率消耗:102.5 mW
    - 反向电压:5 V
    - 结温:最高115°C
    - 操作温度范围:-40°C至+85°C
    - 储存温度范围:-40°C至+85°C
    - 峰值波长:515 nm
    - 主波长:525 nm
    - 发光强度(典型值):7000 mcd @ 20mA
    - 视场角:20°
    - 电容:45 pF
    - 正向电压:3.3至4.1 V @ 20mA
    - 峰值电流:150 mA
    - 静电放电阈值:450 V(HBM)
    - 热阻:结/环境热阻为700°C/W,结/焊点热阻为550°C/W
    工作环境及电气特性
    - 绝对最大额定值:25°C时的额定值
    - 焊接模式:推荐回流焊接,最多两次回流焊接
    - 相对湿度建议:在生产区域维持40%-60%的相对湿度以避免静电积累
    - 兼容性:要求焊盘尺寸≥16 mm²,材料为FR4 PCB

    产品特点和优势


    独特功能与优势
    - 低功耗:这款LED的工作功率非常低,适合对能耗敏感的应用场合。
    - 高可靠性:良好的静电放电保护措施,确保长时间稳定工作。
    - 高亮度:在典型工作条件下,其发光强度达到7000 mcd,具有优异的照明效果。
    - 兼容标准:符合RoHS标准,不含卤素,环保友好。
    应用案例与使用建议
    应用案例
    - 背光应用:适用于需要均匀照明的显示设备背光。
    - 指示灯应用:适合各种电子产品状态指示灯,如智能家居、医疗设备中的状态指示。
    使用建议
    - 处理注意事项:操作过程中佩戴防静电手环或手套,确保所有设备接地,以防止静电损坏。
    - 焊接方法:仅推荐使用回流焊接,其他焊接方法可能导致产品损坏。
    - 安装位置:考虑散热设计,避免过高温度影响寿命。

    兼容性和支持


    - 兼容性:适合在标准PCB板上使用,需要焊盘尺寸≥16 mm²,材料为FR4。
    - 制造商支持:提供详尽的技术文档和应用指南,可访问https://www.Kingbright.com/applicationnotes 获取更多信息。

    常见问题与解决方案


    常见问题及解决方案
    - Q: 如何正确处理这些LED?
    A: 应佩戴防静电手环或手套,确保所有设备接地。
    - Q: 如何正确焊接?
    A: 推荐使用回流焊接,且最多进行两次焊接。
    - Q: 静电放电如何影响这些LED?
    A: 静电放电会损坏LED,因此需采取适当的防静电措施。

    总结和推荐


    KPD-3224ZGC是一款高性能、低功耗的绿色SMD LED,具有广泛的适用性。其优越的光电特性、良好的环境适应性和出色的稳定性,使其成为众多应用的理想选择。然而,在处理和安装时必须严格遵循制造商的建议,以避免静电损坏等问题。总体而言,我强烈推荐使用此款LED。

KPD-3224ZGC参数

参数
Vf-正向电压 4.1V
透镜形状 圆形
波长 525nm
测试电流 -
显示颜色 绿色
视角 20°
透镜类型 无色不扩散
长*宽*高 1.8mm*1.8mm*2.4mm
通用封装 1209
安装方式 贴片安装

KPD-3224ZGC数据手册
