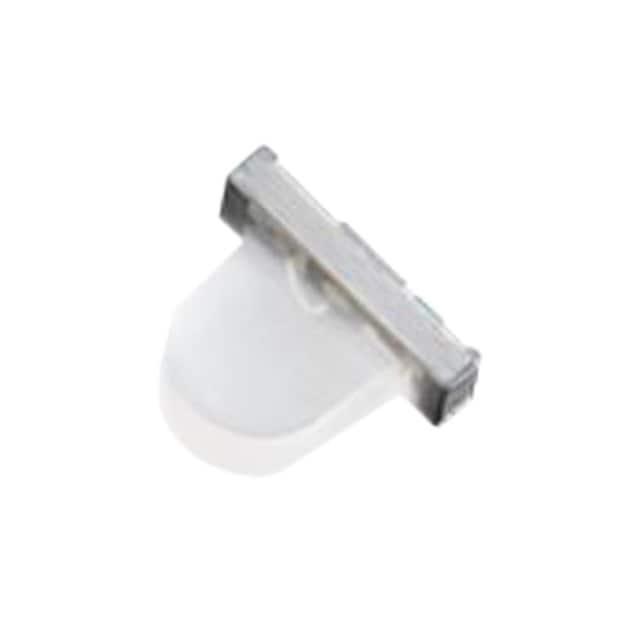

APPA3010QBC/D

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 465nm 30° 3.3V 20mA 圆形,带圆顶 透明 无色,蓝色 SMD 标准安装,贴片安装 3mm*2.5mm*1.1mm
供应商型号: 604-APPA3010QBC/D
供应商: Mouser
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 APPA3010QBC/D

APPA3010QBC/D概述

    # APPA3010QBC/D 蓝色表面贴装LED技术手册

    产品简介


    APPA3010QBC/D 是一种由 Kingbright 公司生产的蓝色发光二极管(LED),采用了铟镓氮(InGaN)材料制成。这种LED被广泛应用于背光、状态指示器等领域,包括家庭和智能电器、可穿戴及便携设备、医疗健康应用等。通过其独特的设计和制造工艺,这些LED能够提供高效的光输出,并且具有低功耗的特点。

    技术参数


    - 尺寸: 3.0 mm x 2.5 mm x 1.0 mm (厚度)
    - 视角: 30°
    - 正向电流 (IF): 20 mA时典型值为200 mcd,最大值可达30 mA
    - 正向电压 (VF): 20 mA时典型值为3.3 V,最大值为4.0 V
    - 峰值波长 (λpeak): 460 nm
    - 反向电压 (VR): 5 V
    - 最大功率耗散 (PD): 120 mW
    - 工作温度范围 (Top): -40°C 至 +85°C
    - 存储温度范围 (Tstg): -40°C 至 +85°C
    - 相对湿度: 40% 至 60%

    产品特点和优势


    - 设计紧凑: 3.0 mm x 2.5 mm x 1.0 mm的超薄封装使其适用于空间有限的应用场景。
    - 高效能: 低功耗设计,确保长时间稳定运行。
    - 可靠性: RoHS和无卤素认证,符合环保标准。
    - 易于焊接: 沉锡垫设计提高了焊接可靠性。
    - 多种应用场景: 广泛应用于家用电器、智能设备、可穿戴设备和医疗健康设备等领域。

    应用案例和使用建议


    应用案例
    - 背光照明: 用于液晶显示模块的背景照明。
    - 状态指示: 作为各种家用电器或电子设备的状态指示灯。
    使用建议
    1. 静电防护: 处理LED时务必佩戴防静电手环或手套。
    2. 焊膏厚度: 确保焊接钢网厚度至少为5 mil,以避免因焊膏不足导致的不良焊接。
    3. 焊接方法: 建议采用回流焊接法,避免其他焊接方法可能导致的损坏。

    兼容性和支持


    - 兼容性: 适用于标准表面贴装工艺。
    - 支持: 客户可以通过Kingbright官网获取应用指南和其他技术支持资源。Kingbright还提供了详细的安装和维护说明,帮助用户最大限度地利用产品特性。

    常见问题与解决方案


    1. 问题: 如何防止静电损坏?
    - 解决方案: 在处理LED时,应佩戴防静电手套或手环,同时确保所有设备接地。
    2. 问题: 如何进行有效的焊接?
    - 解决方案: 推荐使用回流焊接工艺,确保焊接过程中的温度控制和时间管理。
    3. 问题: 如何确保LED的长期稳定性?
    - 解决方案: 将LED的工作条件控制在规定的电压和电流范围内,并避免过度操作温度。

    总结和推荐


    APPA3010QBC/D 蓝色表面贴装LED凭借其出色的性能、紧凑的设计和广泛的适用性,在多个领域表现出色。对于需要高效、可靠光源的应用场合,这款LED无疑是理想选择。鉴于其诸多优点和可靠的性能表现,强烈推荐在各种家用电器、智能设备和医疗健康设备中采用此款LED。

APPA3010QBC/D参数

参数
显示颜色 无色,蓝色
视角 30°
透镜类型 透明
Vf-正向电压 3.3V
透镜形状 圆形,带圆顶
波长 465nm
测试电流 20mA
长*宽*高 3mm*2.5mm*1.1mm
通用封装 SMD
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

APPA3010QBC/D数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 APPA3010QBC/D APPA3010QBC/D数据手册

APPA3010QBC/D封装设计

查看详情并下载
Symbol
Footprint
3D Model
