首页  >  产品百科  >  KPTD-3216QBC-D

KPTD-3216QBC-D

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 蓝光LED, 3216 (1206)封装, 波长465 nm, 3.2 x 1.6 x 1.55mm
供应商型号: KPTD-3216QBC-D SMD
供应商: 国内现货
标准整包数: 2000

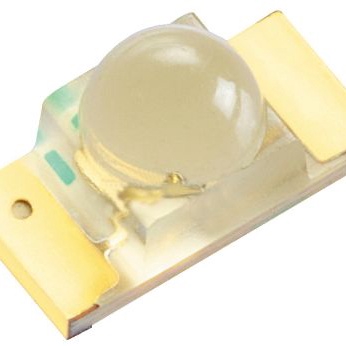

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPTD-3216QBC-D

KPTD-3216QBC-D概述

    # Kingbright KPTD-3216QBC-D 蓝光LED技术手册解析

    产品简介


    Kingbright的KPTD-3216QBC-D是一款基于InGaN(氮化铟镓)材料的蓝光表面贴装LED。该器件具有超薄设计,厚度仅为1.8毫米,适合于背光显示和状态指示等多种应用场合。作为一款节能型LED产品,它不仅适用于智能家居设备、可穿戴设备以及医疗健康领域的相关组件,还符合RoHS标准且无卤素添加,从而确保了环保特性。

    技术参数


    | 参数名称 | 典型值 | 最大值 | 单位 |
    ||
    | 峰值波长 | 460 | - | nm |
    | 主导波长 | 465 | - | nm |
    | 光谱半宽(50%相对强度)| 25 | - | nm |
    | 正向电压(20mA电流下)| 3.3 | 4 | V |
    | 反向电流(5V反向电压下)| - | 50 | μA |
    | 最大功率耗散 | 120 | - | mW |
    | 结温 | 115 | - | °C |
    | 工作温度范围 | -40至+85 | - | °C |
    此外,该产品的封装尺寸为3.2×1.6毫米,采用水清透镜设计,发光强度可达300毫坎德拉(mcd),视角为30度。
    产品特点与优势
    KPTD-3216QBC-D蓝光LED的主要特点包括但不限于:低功耗、高效率以及对静电放电的良好防护能力。其独特的包装方式使得每卷可容纳多达2000个单位,并且具备较低的湿度敏感等级(MSL 3),这表明该产品可以在开放空气中储存更长时间而不会受到损害。另外,它完全符合环境保护法规要求,适合现代绿色电子产品的需求。
    应用案例与使用建议
    此款LED非常适合用于家庭自动化系统中的状态指示灯或小型家用电器面板上的背景照明。对于需要便携式电源供应的应用程序来说,它的紧凑型设计也是一个理想选择。当部署此类组件时,请务必遵循正确的焊接工艺指导方针以避免损坏元件;同时也要注意保持适当的环境条件如温度控制等来延长使用寿命。
    兼容性与支持
    Kingbright公司提供了详细的参考资料文档以及应用程序说明文档链接,以便客户更好地理解和使用这款产品。如果您有任何关于如何正确安装或者维护这些LED的问题,可以直接联系制造商获取帮助。
    常见问题及解决方案
    1. 问:如何防止静电对LED造成损伤?
    答:操作过程中应佩戴防静电腕带或手套,并确保所有设备接地良好。

    2. 问:能否多次进行回流焊处理?
    答:建议最多只允许两次回流焊操作,其他类型的焊接方法可能对产品质量构成威胁。
    3. 问:如何判断LED是否正常工作?
    答:可以通过测量其正向电压和电流来确认是否符合规格要求;还可以通过观察亮度变化来判断是否存在潜在故障。
    总结与推荐
    总体而言,Kingbright KPTD-3216QBC-D系列蓝光LED凭借其卓越的技术性能、广泛的适用领域以及良好的客户服务支持,在市场上占据了重要地位。对于那些寻求高效能、低成本且易于集成到各种项目中的LED解决方案的企业和个人而言,这一系列产品无疑是一个值得考虑的选择。我们强烈推荐将此产品纳入您的设计当中。

KPTD-3216QBC-D参数

参数
显示颜色 蓝色
视角 30°
透镜类型 无色不扩散
Vf-正向电压 4V
透镜形状 圆形
波长 465nm
测试电流 -
长*宽*高 1.6mm*1.6mm*1.8mm
通用封装 SMD
安装方式 贴片安装
包装方式 卷带包装

KPTD-3216QBC-D数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPTD-3216QBC-D KPTD-3216QBC-D数据手册

KPTD-3216QBC-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.9732
4000+ ¥ 0.957
6000+ ¥ 0.9327
库存: 50000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1946.4
