KPA-1606SECK

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 橙色LED, 1605 (0602)封装, 波长601 nm, 1.6 x 0.6 x 1.2mm
供应商型号: KPA-1606SECK SMD
供应商: 国内现货
标准整包数: 2000

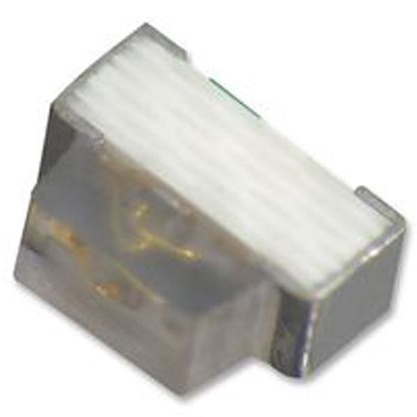

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPA-1606SECK

KPA-1606SECK概述

    # Kingbright KPA-1606SECK Super Bright Orange SMD LED 技术手册

    产品简介


    Kingbright KPA-1606SECK是一款超亮橙色表面贴装LED,采用AlGaInP材料制造,并安装在GaAs衬底上。该产品以其低功耗、宽视角、长寿命等特性,在背光和状态指示等应用中表现出色。其独特的设计使其广泛应用于智能家居设备、可穿戴设备、医疗保健产品等多种领域。

    技术参数


    绝对最大额定值
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    - 反向电压:5 V
    - 最大功率耗散:75 mW
    - 峰值正向电流:195 mA
    - 静电放电阈值(HBM):3000 V
    - 结温:115 °C
    - 热阻(结/环境):770 °C/W
    - 热阻(结/焊点):600 °C/W
    电气/光学特性
    - 波长峰值发射(IF = 20 mA):610 nm
    - 主波长(IF = 20 mA):605 nm
    - 半峰全宽(IF = 20 mA):29 nm
    - 容量:15 pF
    - 正向电压(IF = 20 mA):2.1 V 至 2.5 V
    - 反向电流(VR = 5V):- 10 μA
    - 光通量(IIv):250 mcd(典型值)
    - 光通量公差:±15%

    产品特点和优势


    - 尺寸紧凑:尺寸仅为1.6 x 1.2 x 0.6 mm,适合空间受限的应用场景。
    - 低功耗:适合电池供电设备。
    - 宽视角:理想用于背光和状态指示。
    - 无卤素:符合RoHS标准。
    - 锡化焊盘:提高焊接性。
    - 抗静电保护:需要使用腕带或防静电手套来处理LED,所有设备必须接地。

    应用案例和使用建议


    应用案例
    - 背光应用:例如智能家电、可穿戴设备的显示屏背光。
    - 状态指示:例如家用电器、智能手表的状态灯。
    - 医疗保健应用:如医疗设备中的指示灯。
    使用建议
    - 在高湿度环境下使用时,需确保相对湿度保持在40%至60%之间以避免静电积累。
    - 建议使用回流焊接工艺,最多进行两次焊接。
    - 在焊接过程中避免施加额外的压力。

    兼容性和支持


    - 该产品具有极高的兼容性,可以轻松集成到现有的电路板设计中。
    - Kingbright提供详细的技术支持和应用指南,帮助客户解决可能出现的问题。

    常见问题与解决方案


    1. 如何避免静电损害?
    - 处理LED时务必佩戴防静电手环或手套,确保所有设备接地。

    2. 焊接过程需要注意什么?
    - 建议使用回流焊接工艺,最多进行两次焊接,避免使用其他可能导致损坏的焊接方法。

    3. 如何避免热应力?
    - 在高温条件下操作时,避免对LED施加额外的压力,以防止热应力造成的损害。

    总结和推荐


    Kingbright KPA-1606SECK是一款高度可靠的超亮橙色SMD LED,具备优异的电气特性和广泛的应用领域。其紧凑的设计、低功耗和高可靠性使其成为许多电子产品不可或缺的组件。鉴于其在各种应用中的表现,强烈推荐在背光、状态指示和其他相关应用中使用此产品。
    通过上述分析可以看出,Kingbright KPA-1606SECK不仅在技术和性能方面表现出色,而且具备广泛的适用性和可靠的支持服务,是值得推荐的产品选择。

KPA-1606SECK参数

参数
Vf-正向电压 2.5V
透镜形状 矩形
波长 605nm
测试电流 -
显示颜色 橙色
视角 110°
透镜类型 无色不扩散
长*宽*高 1.2mm*600μm*600μm
通用封装 0602
安装方式 贴片安装

KPA-1606SECK数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPA-1606SECK KPA-1606SECK数据手册

KPA-1606SECK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.6034
4000+ ¥ 0.5933
6000+ ¥ 0.5782
库存: 10000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1206.8
