首页  >  产品百科  >  KPTR-3216QBC-D

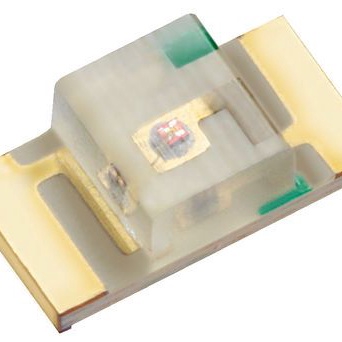

KPTR-3216QBC-D

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 蓝光LED, 3216 (1206)封装, 波长465 nm, 3.2 x 1.6 x 1.05mm
供应商型号: AV-A-KPTR-3216QBC-D
供应商: Avnet
标准整包数: 2000
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPTR-3216QBC-D

KPTR-3216QBC-D概述


    产品简介


    Kingbright的KPTR-3216QBC-D是一种蓝光源颜色设备,采用InGaN发光二极管制造。这种LED产品具有高可靠性,并适用于多种应用领域。由于静电放电和功率浪涌可能损坏LED,处理时必须佩戴腕带或防静电手套,并确保所有设备、装置和机械均接地。这些LED广泛应用于家电、智能设备、可穿戴设备及医疗保健领域,特别是在背光和状态指示方面表现优异。

    技术参数


    以下是该产品的关键技术规格和性能参数:
    - 尺寸与封装:3.2mm x 1.6mm SMD LED,厚度为1.05mm;包装规格为每卷2000个。
    - 光学特性:
    - 发光强度(Iv):100mcd(典型值),最低40mcd(20mA)
    - 观看角度(2θ1/2):140°
    - 主峰值波长(λpeak):460nm
    - 主导波长(λdom):465nm
    - 光谱半值宽度(Δλ):25nm
    - 电气特性:
    - 正向电压(VF):3.3V(典型值),最高4V
    - 最大正向电流(IFM):150mA(脉冲)
    - 持续正向电流(IF):30mA
    - 反向电流(IR):50μA(最大)
    - 热特性:
    - 结温(Tj):115℃
    - 工作温度(Top):-40°C 至 +85°C
    - 存储温度(Tstg):-40°C 至 +85°C
    - 热阻抗:
    - 结到环境热阻(Rth JA):740°C/W
    - 结到焊点热阻(Rth JS):610°C/W
    - 其他特性:
    - 静电放电阈值(HBM):250V
    - 潮湿敏感度等级:3级
    - 无卤素
    - 符合RoHS标准

    产品特点和优势


    - 低功耗:适合电池供电的应用,有效延长电池寿命。
    - 宽观看角度:能够在较大视角范围内保持良好的光照效果,提高用户的使用体验。
    - 适应性强:既可用于背光照明,也可作为状态指示灯,适用于多种家用电器和智能设备。
    - 环保:符合RoHS标准,且无卤素,便于环保回收。

    应用案例和使用建议


    应用案例:
    - 在智能手表上作为时间显示背光,提供稳定的光线输出。
    - 在智能冰箱门上作为开闭状态指示,清晰提示用户冰箱的状态。
    使用建议:
    - 在进行焊接操作时,建议采用回流焊工艺,最多可焊接两次。
    - 将焊接环境的相对湿度控制在40%至60%之间,以避免静电积累。

    兼容性和支持


    - 兼容性:该产品兼容标准SMD焊接过程,易于集成到各种电路板设计中。
    - 支持与维护:Kingbright提供详尽的技术文档和支持,帮助用户快速解决遇到的问题,并提供最新的规格说明。

    常见问题与解决方案


    - 问题一:静电放电导致LED损坏。
    - 解决方案:在处理LED时务必佩戴防静电腕带或手套,并确保所有设备接地。
    - 问题二:LED亮度不稳定。
    - 解决方案:检查输入电流是否在额定范围之内,如果超出了规定的电流值,则会导致LED亮度不稳定。
    - 问题三:焊接过程中出现异常。
    - 解决方案:建议使用回流焊工艺,避免采用其他焊接方法以免造成产品损坏。

    总结和推荐


    Kingbright的KPTR-3216QBC-D蓝光LED产品具有出色的性能和广泛应用前景。它的低功耗、宽观看角度和高可靠性使其成为各种消费电子产品中不可或缺的组件。尽管它具有某些严格的操作要求(如静电防护措施),但通过遵循制造商的指导,可以确保其在多种应用场景中表现出色。因此,对于需要稳定、高效和可靠的LED光源的应用场合,这款产品是一个值得推荐的选择。

KPTR-3216QBC-D参数

参数
透镜形状 矩形
波长 465nm
测试电流 -
显示颜色 蓝色
视角 140°
透镜类型 无色不扩散
Vf-正向电压 4V
长*宽*高 1.6mm*1.4mm*1.05mm
通用封装 1206
安装方式 贴片安装
零件状态 在售

KPTR-3216QBC-D数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPTR-3216QBC-D KPTR-3216QBC-D数据手册

KPTR-3216QBC-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1025 ¥ 0.907
4000+ $ 0.0974 ¥ 0.8617
8000+ $ 0.0935 ¥ 0.8271
10000+ $ 0.0875 ¥ 0.7744
20000+ $ 0.0849 ¥ 0.7511
44000+ $ 0.0834 ¥ 0.7377
库存: 4000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1814
