WP154A4SUREQBFZGW

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 640nm(红色),515nm(绿色),460nm(蓝色) 60° 1.9V,3.3V,3.3V 20mA Red,20mA Green,20mA Blue 圆形,带圆顶 扩散 白色,红,红色,绿,绿色,蓝,蓝色 通孔安装 5mm*5mm*8.6mm
供应商型号: SR-WP154A4SUREQBFZGW
供应商: 海外现货
标准整包数: 1000

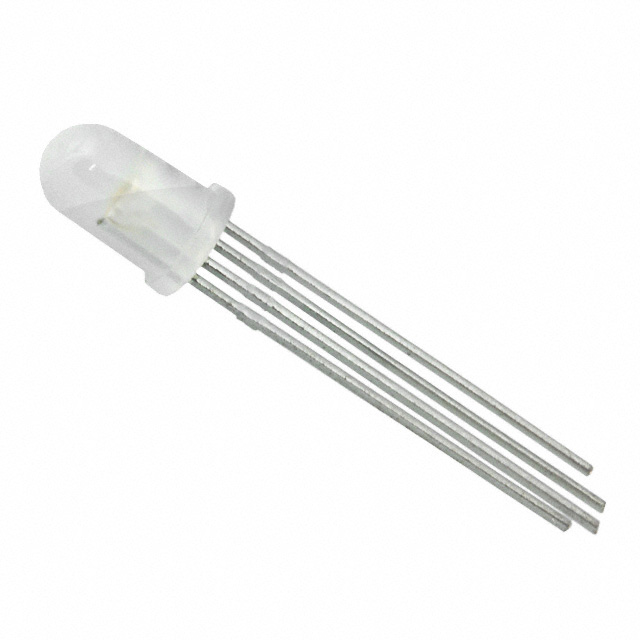

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 WP154A4SUREQBFZGW

WP154A4SUREQBFZGW概述

    光电二极管产品技术手册解析
    本文将针对Kingbright公司的WP154A4SUREQBFZGW多色发光二极管(LED)进行全面的技术解析。我们将从产品简介、技术参数、产品特点及优势、应用案例和使用建议、兼容性和支持、常见问题与解决方案以及最终的总结与推荐等七个方面进行详细探讨。

    1. 产品简介


    Kingbright WP154A4SUREQBFZGW是一款多色LED,通过不同的材料制造而成,提供超红、蓝光和绿光三种光源选择。其基本构成是基于GaAs基材的AlGaInP材料、InGaN材料和蓝宝石基材的InGaN材料。这种LED广泛应用于指示灯、照明、标牌、装饰和娱乐灯光以及商业和住宅建筑照明等领域。特别注意的是,这些LED对静电放电敏感,操作时必须采取防静电措施以避免损坏。

    2. 技术参数


    | 参数 | 规格 | 备注 |
    |
    | 波长峰值 | 超红:645nm;蓝:460nm;绿:515nm
    | 主导波长 | 超红:630nm;蓝:465nm;绿:525nm
    | 半峰全宽 | 超红:25nm;蓝:25nm;绿:30nm
    | 电容 | 超红:45pF;蓝:100pF;绿:45pF
    | 正向电压 | 超红:1.9-2.5V;蓝:3.3-4.1V;绿:3.3-4V
    | 正向电流 | 最大:30mA(超红),25mA(绿);最大瞬态:200mA(超红),150mA(绿)
    | 反向电流 | 蓝色LED最大:10μA
    | 功率耗散 | 超红:75mW;绿:102.5mW
    | 结温 | 115°C
    | 工作温度 | -40°C至+85°C
    | 存储温度 | -40°C至+85°C
    | 静电放电阈值 | 超红:3000V;绿:450V

    3. 产品特点和优势


    - 均匀光输出:确保在各种应用中保持一致的光线强度。
    - 低功耗:满足节能减排的需求,适用于长期运行的应用场合。
    - 长寿命:固态结构可靠,预期使用寿命较长。
    - RoHS合规:符合环保要求,适用于全球范围内的消费电子应用。

    4. 应用案例和使用建议


    - 指示灯:作为状态指示,例如电源指示灯。
    - 照明:适用于各种照明应用,如室内装饰灯、标牌灯等。
    - 商用和民用建筑照明:提高室内照明质量和美观度。
    使用建议:
    - 在组装过程中,务必遵循推荐的焊接流程和装配规范。
    - 在运输和存储期间,注意温度和湿度控制,防止静电放电。
    - 组装前确保LED放置在合适的焊锡温度和时间范围内。

    5. 兼容性和支持


    WP154A4SUREQBFZGW系列LED具有良好的兼容性,可广泛应用于多种电路板设计中。厂商提供了详尽的应用指南和技术支持服务,确保用户能够正确安装和使用。

    6. 常见问题与解决方案


    - 静电放电损伤:佩戴防静电腕带或手套处理LED。
    - 温度过高导致的降级:严格控制工作环境温度,避免超过推荐的最大温度值。
    - 安装错误:参照图示确保正确的安装方式,避免不必要的应力损伤。

    7. 总结和推荐


    总体来看,Kingbright的WP154A4SUREQBFZGW系列多色LED凭借其卓越的光输出稳定性、低功耗特性以及广泛的适用性,在众多应用中表现出色。鉴于其优异的性能和可靠性,强烈推荐在需要高光质和稳定性的项目中采用此款LED产品。
    请注意,以上内容是基于提供的技术手册内容编写的摘要,具体使用时请参考最新版的官方技术手册获取更详细的信息。

WP154A4SUREQBFZGW参数

参数
视角 60°
透镜类型 扩散
Vf-正向电压 1.9V,3.3V,3.3V
透镜形状 圆形,带圆顶
波长 640nm(红色),515nm(绿色),460nm(蓝色)
测试电流 20mA Red,20mA Green,20mA Blue
显示颜色 白色,红,红色,绿,绿色,蓝,蓝色
长*宽*高 5mm*5mm*8.6mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

WP154A4SUREQBFZGW数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 WP154A4SUREQBFZGW WP154A4SUREQBFZGW数据手册

WP154A4SUREQBFZGW封装设计

查看详情并下载
Symbol
Footprint
3D Model
