KP-2012EC

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 红光LED, 2012 (0805)封装, 波长617 nm, 2 x 1.25 x 1.1mm
供应商型号: 26M-KP-2012EC
供应商: 云汉优选
标准整包数: 1

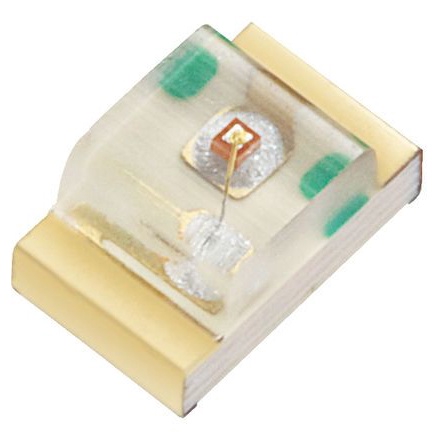

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KP-2012EC

KP-2012EC概述

    高效红色光电器件技术手册

    产品简介


    高效红色光电器件是一种采用砷化镓磷化物(GaAsP)和磷化镓(GaP)材料制成的发光二极管(LED),主要用于提供高亮度的红光。这类器件广泛应用于背光源、状态指示灯、智能家居设备、可穿戴设备及医疗设备等领域。

    技术参数


    基本规格:
    - 尺寸:2.0 mm x 1.25 mm,厚度为1.1 mm。
    - 封装:每卷2000个器件。
    - 潮湿度等级:3级。
    - 环保特性:无卤素,符合RoHS标准。
    电气特性:
    - 最大功率消耗:75 mW。
    - 正向电流(IF):最大30 mA。
    - 峰值正向电流(IFM):最大160 mA。
    - 正向电压(VF):2 V至2.5 V。
    - 反向电流(IR):最大10 μA。
    - 静电放电阈值:8000 V。
    光学特性:
    - 波长峰值(λpeak):627 nm。
    - 主导波长(λdom):617 nm。
    - 半峰全宽(∆λ):45 nm。
    - 发光强度:典型值为15 mcd,最小值为8 mcd。
    - 视角:160°。
    热特性:
    - 热阻(结到环境,Rth JA):570 °C/W。
    - 热阻(结到焊点,Rth JS):430 °C/W。
    温度系数:
    - 波长峰值温度系数(TCλpeak):0.13 nm/°C。
    - 主导波长温度系数(TCλdom):0.06 nm/°C。
    - 正向电压温度系数(TCV):-1.9 mV/°C。

    产品特点和优势


    高效红色光电器件的主要优势包括:
    - 低功耗:适用于需要长时间运行且节能的应用场合。
    - 宽视角:即使在不同角度下也能保持较高的发光强度。
    - 小巧轻便:适合空间有限的设计需求。
    - 环保:无卤素设计,符合RoHS标准,适合各种环保要求的应用场景。

    应用案例和使用建议


    应用场景:
    - 背光源:用于显示器的背景照明,提高屏幕显示效果。
    - 状态指示灯:在家用电器、智能设备上作为状态显示。
    - 可穿戴设备:如智能手表和健康监测设备的显示屏背光源。
    - 医疗设备:在医疗器械上的指示灯或状态显示。
    使用建议:
    - 散热管理:由于较高的正向电流可能导致发热,需要合理设计散热系统,确保LED的工作温度不超过推荐范围。
    - 焊接工艺:推荐使用回流焊接,避免对LED造成损伤。

    兼容性和支持


    该产品具有广泛的适用性,可以与市场上常见的电子设备和其他LED元件兼容。Kingbright提供了详尽的技术支持和维护服务,客户可以在需要时通过官方网站获取应用笔记和技术文档。

    常见问题与解决方案


    问题1:如何正确选择LED的驱动电流?
    - 解决办法:根据产品的额定参数选择合适的驱动电流,通常建议不要超过最大值,以保证产品长期稳定运行。
    问题2:如何处理静电防护?
    - 解决办法:确保操作环境湿度在40%到60%之间,佩戴防静电手环,并遵守JEDEC标准进行操作。

    总结和推荐


    高效红色光电器件是一款高性能、多功能的LED产品,具备低功耗、宽视角和高可靠性等显著优势。无论是家用电器、可穿戴设备还是医疗设备,它都能提供出色的性能。鉴于其广泛应用的可能性和强大的技术支持,我们强烈推荐这款产品给需要高性能LED的项目和设计团队。
    Kingbright的高效红色光电器件以其卓越的性能和广泛的应用范围,无疑将成为众多项目的首选。

KP-2012EC参数

参数
显示颜色 红色
视角 160°
透镜类型 透明
Vf-正向电压 2.5V
透镜形状 矩形
波长 617nm
测试电流 20mA
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 支架安装,贴片安装
包装方式 卷带包装

KP-2012EC数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KP-2012EC KP-2012EC数据手册

KP-2012EC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.8308
10+ ¥ 0.6353
50+ ¥ 0.5143
100+ ¥ 0.4696
500+ ¥ 0.432
1000+ ¥ 0.4
库存: 7600
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 0.83
