L-1503CGDK

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 绿光LED, 5mm (T-1 3/4)封装, 波长570 nm, 5 (Dia.) x 8.6mm
供应商型号: 1651676
供应商: 海外现货
标准整包数: 1000

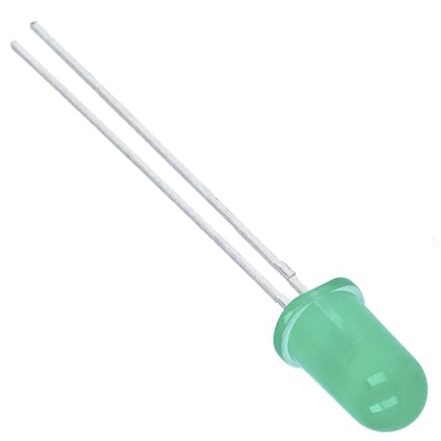

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 L-1503CGDK

L-1503CGDK概述


    产品简介


    L-1503CGDK绿光LED灯珠是一种由镓砷铝铟磷(AlGaInP)材料制成的表面贴装型绿色发光二极管。其发出的颜色纯正,适用于多种应用场景。这款LED采用圆形透镜设计,具有较低的功耗和较高的可靠性。主要应用于状态指示、装饰照明、标识和广告展示等领域。

    技术参数


    - 电流参数:最大直流正向电流为30mA,峰值正向电流为150mA。
    - 电压参数:最大反向电压为5V,正向电压在20mA电流下为2.1V至2.5V。
    - 功率参数:最大功率损耗为75mW。
    - 温度参数:工作温度范围为-40°C到+85°C,存储温度范围为-40°C到+85°C。
    - 热阻:结壳热阻为390°C/W,结至环境热阻为620°C/W。
    - 光参数:峰值发射波长为574nm,主导波长为570nm,半高宽带宽为20nm。
    - 电容参数:电容值为15pF。

    产品特点和优势


    1. 低功耗:通过高效的能量转换设计,有效降低能耗。
    2. 多样的安装方式:适用于PC板或面板安装,方便不同场合的应用。
    3. 可靠的封装结构:采用无法兰的T-1 3/4圆形透镜封装,结构坚固可靠。
    4. 符合RoHS标准:确保产品环保,满足欧盟相关法规要求。
    5. 静电防护设计:在操作过程中需要佩戴防静电腕带或手套,并保持所有设备接地,以避免静电损害。

    应用案例和使用建议


    应用场景:
    - 状态指示:适用于各类设备的状态显示,如计算机、家用电器等。
    - 装饰照明:用于建筑内部或外部装饰照明,营造氛围。
    - 标识应用:可用于交通标志、广告牌等户外标识系统。
    使用建议:
    - 需要保证操作环境的相对湿度维持在40%-60%,避免静电累积。
    - 当焊接电线时,每个焊点都需独立绝缘,以防短路。
    - 确保LED安装稳固,避免过大的应力传输到内部结构。
    - 操作时注意静电防护,防止损坏LED。

    兼容性和支持


    - 与常见的PC板材料FR4兼容,焊接温度建议不超过260°C。
    - Kingbright提供详尽的预焊接和焊接工艺指导,确保最佳效果。
    - 在产品使用期间,如需进行多次焊接或其他高温过程,请联系Kingbright确认兼容性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 静电损害 | 使用防静电工具,保持操作区域湿度控制在40%-60%之间。 |
    | 焊接损坏 | 严格遵循推荐的焊接参数,避免焊接温度过高或时间过长。 |
    | 安装不稳 | 使用支架或间隔器固定LED,确保安装过程中不施加过大应力。 |

    总结和推荐


    L-1503CGDK绿光LED灯珠以其高可靠性、低功耗和良好的适用性,在多个应用领域表现出色。无论是作为状态指示还是装饰照明,它都能提供稳定可靠的表现。总体来看,该产品是一款性价比高的选择,非常适合于各种工业及消费电子产品中使用。我们强烈推荐这款产品,特别是对于需要在严苛环境下长期工作的应用场合。

L-1503CGDK参数

参数
Vf-正向电压 2.5V
透镜形状 圆形
波长 570nm
测试电流 20mA
显示颜色 绿色
视角 30°
透镜类型 有色扩散
长*宽*高 5mm*5mm*8.6mm
安装方式 标准安装

L-1503CGDK数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 L-1503CGDK L-1503CGDK数据手册

L-1503CGDK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 1.2661
2000+ ¥ 1.2343
4000+ ¥ 1.2152
库存: 0
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 0
