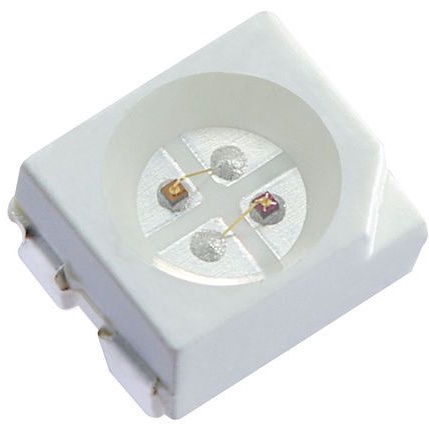

KAA-3528ESGS

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 今台電子 绿色,红色LED, PLCC 4封装, 波长568 / 617 nm, 3.2 x 2.8 x 1.75mm
供应商型号: 8608848
供应商: 欧时
标准整包数: 25
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KAA-3528ESGS

KAA-3528ESGS概述


    产品简介


    产品名称:KAA-3528ESGS
    产品类型:表面贴装(SMT)发光二极管(LED)灯
    主要功能:
    - 高效红色LED(高效率红)
    - 超亮绿色LED(超亮绿)
    应用领域:
    - 消费电子产品
    - 汽车电子
    - 医疗设备
    - 工业控制设备

    技术参数


    | 参数 | 高效红色LED(高效率红) | 超亮绿色LED(超亮绿) |
    |
    | 峰值波长(nm) | 627 | 565 |
    | 主导波长(nm) | 617 | 568 |
    | 光谱半宽度(nm) | 45 | 30 |
    | 正向电压(V) | 2.0~2.5 | 2.0~2.5 |
    | 反向电流(uA) | 10 | 10 |
    | 功率耗散(mW) | 75 | 62.5 |
    | DC正向电流(mA) | 30 | 25 |
    | 峰值正向电流(mA) | 160 | 140 |
    | 反向电压(V) | 5 | 5 |
    | 工作温度范围(℃) | -40到+85 | -40到+85 |
    | 存储温度范围(℃) | -40到+85 | -40到+85 |

    产品特点和优势


    - 独立控制: 两种芯片可以分别控制。
    - 兼容性: 适用于所有SMT组装和焊接过程。
    - 包装形式: 每个卷盘含有2000个器件,适合自动化生产。
    - 防潮等级: 三级防潮,适合大部分应用场景。
    - 环保: RoHS合规,符合环保要求。

    应用案例和使用建议


    应用案例:
    - 该LED灯常用于消费电子产品的指示灯、汽车内部照明、医疗设备显示器背景光等。

    使用建议:
    - 在安装时应避免直接触摸硅透镜表面,以免损坏内部电路。
    - 使用柔性材料作为吸嘴尖端,防止在拾取过程中划伤或损坏LED表面。
    - 确保拾放机准确编程,避免生产过程中损坏。
    - 特别注意含有腐蚀性物质(如H2S)的应用环境,硅封装可能使银框架腐蚀。

    兼容性和支持


    - 兼容性: 适用于各种SMT生产设备。
    - 支持和服务: 厂商提供详细的安装指南和技术支持,确保客户正确使用和维护。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | LED损坏 | 避免直接接触硅透镜,使用工具拿取 |
    | 正向电流超出规格 | 确保驱动电流不超过推荐值 |
    | 温度过高引起失效 | 确保在规定的温度范围内操作 |

    总结和推荐


    总结:
    KAA-3528ESGS表面贴装LED灯具备高效能、高可靠性等特点,适用范围广泛,具有良好的市场竞争力。其独特的双芯片独立控制功能使其在多个应用场景中表现出色。
    推荐:
    强烈推荐在消费电子、汽车、医疗等领域使用KAA-3528ESGS。尽管初期成本相对较高,但其优异的性能和可靠性能够带来长期的成本节约和产品稳定性。

KAA-3528ESGS参数

参数
Vf-正向电压 2.5V
透镜形状 圆形
波长 568nm,617nm
测试电流 20mA
显示颜色 红色,绿色
视角 120°
透镜类型 无色不扩散
长*宽*高 2.8mm*3.2mm*1.8mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

KAA-3528ESGS数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KAA-3528ESGS KAA-3528ESGS数据手册

KAA-3528ESGS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 2.9855
500+ ¥ 2.9199
1000+ ¥ 2.8566
库存: 50
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 74.63
直接购买
加入购物车
