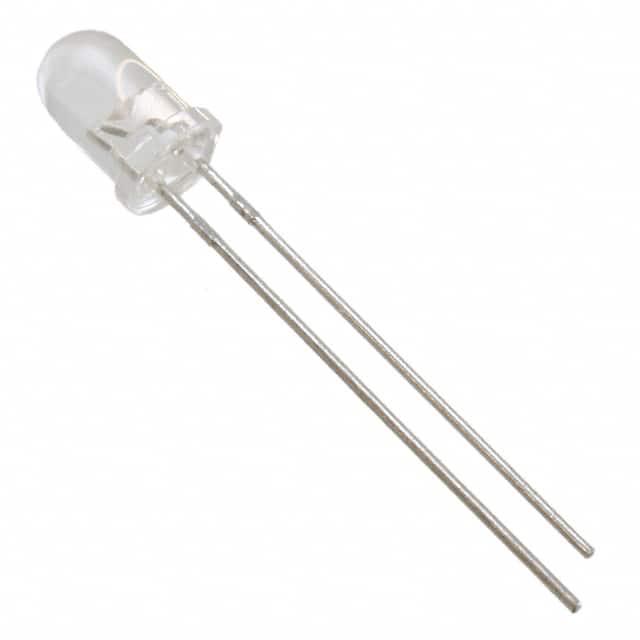

WP7113CGCK

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 574nm 20° 2.1V 20mA 圆形,带圆顶 透明 无色 通孔安装 5mm*5mm*8.6mm
供应商型号: 604-WP7113CGCK
供应商: Mouser
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 WP7113CGCK

WP7113CGCK概述

    # Kingbright WP7113CGCK LED 技术手册解读

    产品简介


    Kingbright WP7113CGCK 是一款绿色高亮度发光二极管(LED),其核心材料为铝镓铟磷(AlGaInP)并采用砷化镓(GaAs)基板制作。此款LED提供低功耗、高性能的光输出特性,广泛应用于指示灯、照明设备以及装饰性照明等领域。它的设计紧凑且耐用,符合RoHS标准,适合现代电子产品的集成需求。

    技术参数


    以下是WP7113CGCK的主要技术参数摘要:
    - 发射颜色:绿色
    - 波长范围:
    - 峰值发射波长(λpeak):574 nm
    - 主导波长(λdom):570 nm
    - 发光强度(Iv):
    - 最小值:700 mcd
    - 典型值:1400 mcd
    - 发光角度(2θ1/2):20°
    - 正向电流(IF):最大30 mA
    - 反向电压(VR):5 V
    - 热阻(Rth JA):660 °C/W
    - 操作温度范围(Top):-40°C 至 +85°C
    - 存储温度范围(Tstg):-40°C 至 +85°C

    产品特点和优势


    1. 低功耗设计:该LED具有优异的能效表现,可减少整体功耗需求。
    2. 紧凑封装:采用T-1 3/4(5 mm)的标准封装尺寸,便于嵌入小型设备。
    3. 可靠性与坚固性:通过先进的工艺确保产品的可靠性和抗冲击能力。
    4. 长寿命:基于固态设计的长使用寿命,减少维护成本。
    5. 环保合规:完全符合RoHS标准,适用于环保要求较高的市场。

    应用案例和使用建议


    应用案例
    - 状态指示:适合用于消费电子、通信设备的指示灯。
    - 照明用途:可用于商业和住宅建筑中的装饰性照明。
    - 信号灯:应用于道路交通信号灯或其他需要绿色光源的场景。
    使用建议
    1. 在处理LED时,请佩戴防静电腕带或手套,以避免静电损害。
    2. 确保所有设备、机器接地良好,避免电击风险。
    3. 将焊接温度控制在245°C至255°C之间,避免过高的焊接温度对环氧树脂造成损伤。
    4. 在安装过程中,使用支撑物固定LED的位置,避免焊点应力导致损坏。

    兼容性和支持


    WP7113CGCK可以与多种电路板设计兼容,特别是在T-1 3/4封装尺寸匹配的电路板上表现优异。Kingbright提供详尽的技术支持,包括应用程序说明文档和设计指南,可从官方网站下载获取。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 静电损坏LED | 使用防静电措施,如防静电腕带或手套操作。 |
    | LED亮度降低 | 确保驱动电流在额定范围内,检查是否存在过热情况。 |
    | 焊接温度过高 | 调整焊接温度至推荐范围(245°C~255°C)。 |

    总结和推荐


    总体来看,Kingbright WP7113CGCK是一款高性能、高性价比的绿色LED,特别适用于需要低功耗、高可靠性的应用场合。它具备良好的机械和电气特性,能够在严苛的环境下稳定运行。对于希望选择可靠、环保且易集成的产品的用户来说,WP7113CGCK无疑是一个理想的选择。
    推荐使用等级:★★★★★(满分五星)
    参考来源:Kingbright官方技术手册,Spec No: DSAF2399 / 1101004970 Rev No: V.13B

WP7113CGCK参数

参数
视角 20°
透镜类型 透明
Vf-正向电压 2.1V
透镜形状 圆形,带圆顶
波长 574nm
测试电流 20mA
显示颜色 无色
长*宽*高 5mm*5mm*8.6mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

WP7113CGCK数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 WP7113CGCK WP7113CGCK数据手册

WP7113CGCK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.345 ¥ 2.9153
10+ $ 0.1967 ¥ 1.6617
100+ $ 0.1208 ¥ 1.0203
500+ $ 0.0869 ¥ 0.7343
1000+ $ 0.0715 ¥ 0.6042
2500+ $ 0.0626 ¥ 0.5293
10000+ $ 0.0605 ¥ 0.5111
25000+ $ 0.0525 ¥ 0.4436
库存: 6212
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.91
