首页  >  产品百科  >  AA4040SYSK

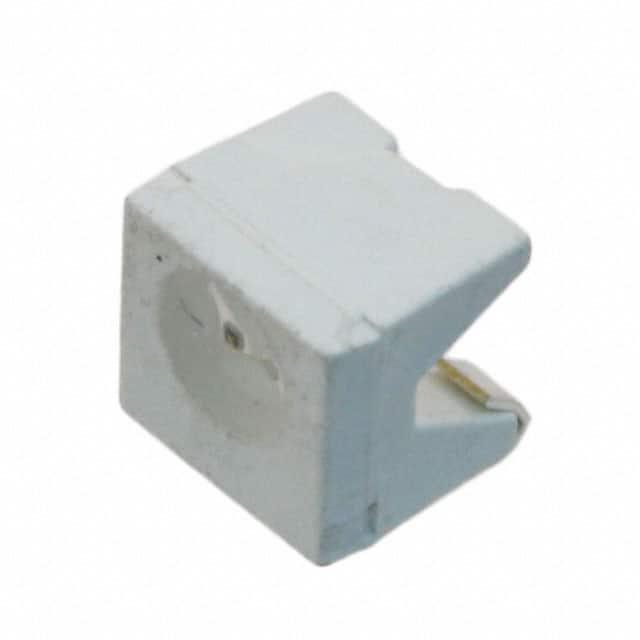

AA4040SYSK

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 590nm 120° 2V 20mA 圆形,带平顶 透明 无色,黄色 SMD 标准安装,贴片安装 4mm*3.6mm*4mm
供应商型号: 604-AA4040SYSK
供应商: Mouser
标准整包数: 1

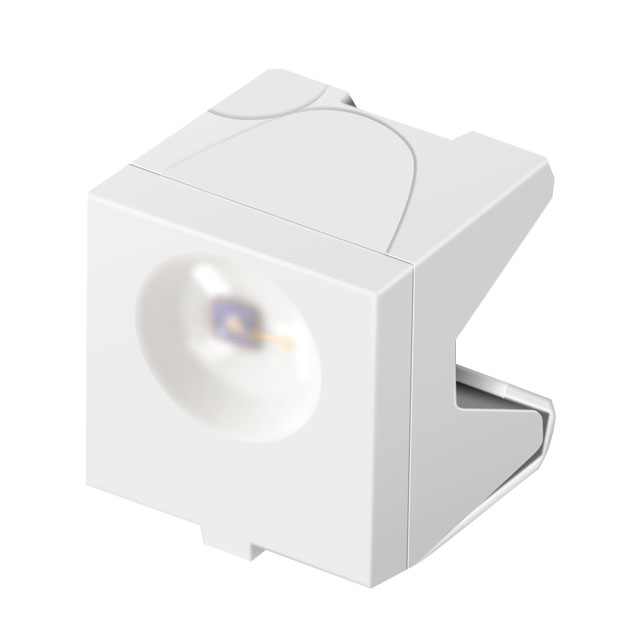

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 AA4040SYSK

AA4040SYSK概述

    超亮黄色表面贴装LED灯(AA4040SYSK)技术手册

    1. 产品简介


    超亮黄色表面贴装LED灯(型号:AA4040SYSK)是一款由Kingbright公司生产的高性能LED器件。这款LED灯采用AlGaInP材料,在GaAs衬底上制成的发光二极管芯片,适用于各种表面贴装工艺。它的主要功能是提供明亮且稳定的光源,适合多种应用领域,如背光照明、状态指示器、智能家居设备及可穿戴设备等。

    2. 技术参数


    - 封装尺寸:4.0 x 4.0 mm 右角式表面贴装型LED灯
    - 发射颜色:超亮黄色(AlGaInP)
    - 透镜类型:透明
    - 最小亮度:120 mcd
    - 典型亮度:250 mcd
    - 半强度角:120°
    - 最大正向电流:30 mA
    - 反向电压:5 V
    - 最大正向电压:2.5 V
    - 最大功率耗散:75 mW
    - 储存温度范围:-40°C 到 +85°C
    - 操作温度范围:-40°C 到 +85°C
    - 静电放电阈值:3000 V(HBM)
    - 热阻(结/环境):490 °C/W
    - 热阻(结/焊点):320 °C/W

    3. 产品特点和优势


    - 单色设计:确保颜色的一致性和可靠性。
    - 适用于SMD组装和焊接过程:易于安装和集成到各类电子设备中。
    - 防水清透封装:透光率高,光线柔和均匀。
    - 理想的背光应用:广泛用于需要高亮度的背光场合。
    - RoHS和无卤素:环保无害,符合国际标准。

    4. 应用案例和使用建议


    应用案例:
    - 家庭和智能家电:如智能冰箱显示屏背光。
    - 医疗健康设备:用于监测仪器的状态指示。
    - 穿戴设备:提供视觉反馈,如运动手表状态显示。
    使用建议:
    - 静电防护:处理时必须佩戴防静电腕带或手套。
    - 温控:避免长时间高负荷工作,防止过热损坏。
    - 焊接方法:推荐使用回流焊,最多不超过两次。

    5. 兼容性和支持


    - 兼容性:该产品适用于各种标准电路板设计,可与其他SMT设备兼容。
    - 厂商支持:提供详尽的技术文档和应用指南,同时在使用过程中有任何问题,可以联系Kingbright技术支持团队。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 静电损坏 | 处理时佩戴防静电腕带或手套 |
    | 亮度不足 | 检查是否在规定的正向电流范围内工作 |
    | 过热损坏 | 使用散热措施,避免长时间高负荷工作 |

    7. 总结和推荐


    综上所述,超亮黄色表面贴装LED灯(AA4040SYSK)凭借其优秀的光学性能、可靠的设计以及广泛的适用范围,在众多应用领域中表现出色。尽管需要严格遵守操作规范以避免损坏,但它无疑是值得推荐的一款产品,尤其适用于需要高亮度背光或状态指示的应用场景。

AA4040SYSK参数

参数
透镜类型 透明
Vf-正向电压 2V
透镜形状 圆形,带平顶
波长 590nm
测试电流 20mA
显示颜色 无色,黄色
视角 120°
长*宽*高 4mm*3.6mm*4mm
通用封装 SMD
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

AA4040SYSK数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 AA4040SYSK AA4040SYSK数据手册

AA4040SYSK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.667 ¥ 5.6362
10+ $ 0.5244 ¥ 4.4312
100+ $ 0.352 ¥ 2.9744
500+ $ 0.2668 ¥ 2.2541
1000+ $ 0.2344 ¥ 1.9803
2500+ $ 0.2214 ¥ 1.8708
10000+ $ 0.2079 ¥ 1.7568
25000+ $ 0.1995 ¥ 1.6858
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.63
直接购买
加入购物车
