WP42WUM/EGW

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 565nm,627nm 100° 2.2V(绿色),2V(红色) 20mA 圆形,带圆顶 散射 红色,绿色 通孔安装 3mm*3mm*3mm
供应商型号: SR-WP42WUM/EGW
供应商: 海外现货
标准整包数: 1000

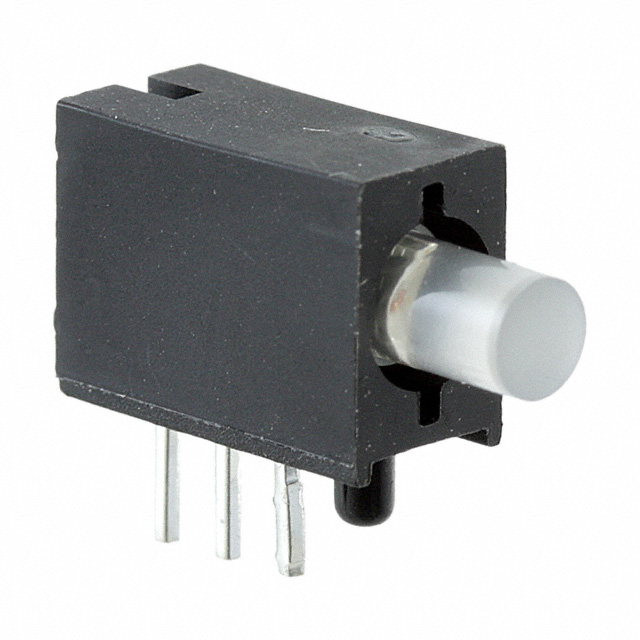

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 WP42WUM/EGW

WP42WUM/EGW概述

    高效LED电子元器件技术手册解析

    1. 产品简介


    WP42WUM/EGW是一款由Kingbright生产的高效LED产品,包含高效率红光和绿光两种发光二极管。高效率红光采用砷化镓磷化物(GaAsP)和磷化镓(GaP)材料制成,而绿光则采用磷化镓(GaP)。这类器件广泛应用于状态指示、照明、标识显示、装饰娱乐以及商业及住宅建筑照明等领域。

    2. 技术参数


    | 参数类别 | 规格 | 单位 |
    |
    | 发射波长峰值 | 627nm(红光)/ 565nm(绿光) | nm |
    | 主导波长 | 617nm(红光)/ 568nm(绿光) | nm |
    | 谱宽 | 45nm(红光)/ 30nm(绿光) | nm |
    | 前向电压 | 2.0~2.5V | V |
    | 最大电流 | 30mA(红光)/ 25mA(绿光) | mA |
    | 工作温度范围 | -40℃至+85℃ | ℃ |
    | 存储温度范围 | -40℃至+85℃ | ℃ |

    3. 产品特点和优势


    - 预修剪引线:方便PCB板安装。
    - 增强对比度的黑色外壳:提升视觉效果。
    - 高可靠性:寿命以年计。
    - UL认证材料:符合94V-0防火等级。
    - 环保合规:RoHS标准。

    4. 应用案例和使用建议


    此款LED广泛应用于消费电子产品中的状态指示灯,例如家用电器的开关指示灯、汽车导航系统显示面板等。对于绿光版本,则适用于需要低能耗的环境信号指示。
    建议在安装过程中确保焊点正确且无应力施加于环氧树脂上;避免长时间暴露在潮湿环境中;遵循推荐的焊接曲线以保护元件免受过热损害。

    5. 兼容性和支持


    Kingbright提供详细的装配指南和技术支持,确保客户能够顺利集成这些LED到其设计中。此外,还提供了应用笔记资源链接,帮助解决复杂的设计挑战。

    6. 常见问题与解决方案


    常见问题包括焊接过程中的损坏或不当操作导致的性能下降。解决方案为严格按照说明书进行预处理步骤并使用推荐的焊接条件。

    7. 总结和推荐


    总体而言,WP42WUM/EGW系列LED凭借其卓越的技术指标、广泛的适用性和良好的性价比,在市场上具有很强的竞争优势。强烈推荐给寻求高性能低成本解决方案的应用场合。

WP42WUM/EGW参数

参数
Vf-正向电压 2.2V(绿色),2V(红色)
透镜形状 圆形,带圆顶
波长 565nm,627nm
测试电流 20mA
显示颜色 红色,绿色
视角 100°
透镜类型 散射
长*宽*高 3mm*3mm*3mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

WP42WUM/EGW数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 WP42WUM/EGW WP42WUM/EGW数据手册

WP42WUM/EGW封装设计

查看详情并下载
Symbol
Footprint
3D Model
