KPTD-3216SEC

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 橙色LED, 3216 (1206)封装, 波长601 nm, 3.2 x 1.6mm
供应商型号: 4663986
供应商: 海外现货
标准整包数: 20

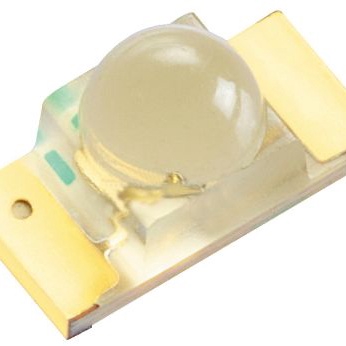

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPTD-3216SEC

KPTD-3216SEC概述

    3.2x1.6mm SMD CHIP LED LAMP: KPTD-3216SEC

    产品简介


    KPTD-3216SEC是一款高性能的超亮橙色表面贴装LED灯珠,广泛应用于背光及指示灯等领域。该产品采用3.2mm x 1.6mm的小型封装,厚度仅为1.8mm,确保了安装过程中的空间节省和设计灵活性。凭借低功耗、宽视角和多种颜色及透镜类型选择,这款LED灯珠成为了各种电子产品设计师的理想选择。

    技术参数


    - 尺寸: 3.2mm x 1.6mm,厚度1.8mm。
    - 功率消耗: 低功耗设计。
    - 视角范围: 宽视角,最大视角为50°。
    - 颜色: 超亮橙色。
    - 峰值波长: 610nm(典型值)。
    - 主波长: 601nm(典型值)。
    - 半峰全宽: 29nm(典型值)。
    - 反向电压: 5V。
    - 正向电流: 最大30mA。
    - 峰值正向电流: 195mA。
    - 反向电流: 10uA(5V条件下)。
    - 工作温度: -40°C至+85°C。
    - 存储温度: -40°C至+85°C。
    - 封装: 每盘2000个。

    产品特点和优势


    - 低功耗: 该LED灯珠具有低功耗特性,能够有效降低整个系统的能耗。
    - 宽视角: 宽视角设计使其能够在广泛的视角范围内保持良好的亮度输出,适用于需要均匀照明的应用场合。
    - 适用性广: 支持多种颜色和透镜类型,可以满足不同应用的需求。
    - 高可靠性: 符合RoHS标准,无铅无卤素,环保安全。
    - 大批量包装: 以2000个为单位的批量包装,便于生产和供应链管理。

    应用案例和使用建议


    KPTD-3216SEC特别适用于消费电子、家用电器、汽车内饰、工业控制面板等应用领域。对于背光应用,其宽视角特性可以确保即使在侧面观看也能获得一致的亮度输出。在指示灯方面,其超亮橙色能够在各种环境下清晰可见。
    使用建议:
    - 在电路设计时考虑适当的电流限制以避免过热。
    - 使用合适的焊接图案进行安装,确保良好的电气连接。
    - 在存储过程中保持环境湿度适宜,防止产品吸湿。

    兼容性和支持


    该LED灯珠与市场上大多数常见的PCB设计兼容。厂商提供了详细的技术支持文档和售后服务,确保客户能够顺利进行产品集成和使用。

    常见问题与解决方案


    - 问题: 灯珠亮度不均匀。
    - 解决方案: 检查焊接质量,确保所有灯珠焊接一致;调整电路中的电流限制,确保每个灯珠的工作条件相同。

    - 问题: 长期使用后亮度下降。
    - 解决方案: 检查电路中是否有过载情况,及时调整电流设置;确认环境温度是否超过规定范围,采取措施降温。

    总结和推荐


    KPTD-3216SEC作为一款高质量的超亮橙色SMD LED灯珠,凭借其低功耗、宽视角和高可靠性等特点,在背光和指示灯应用中表现卓越。我们强烈推荐该产品给需要高亮度、耐用和多功能LED解决方案的设计工程师们。

KPTD-3216SEC参数

参数
视角 50°
透镜类型 无色不扩散
Vf-正向电压 2.5V
透镜形状 圆形
波长 610nm
测试电流 -
显示颜色 橙色
长*宽*高 1.6mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
零件状态 在售

KPTD-3216SEC数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPTD-3216SEC KPTD-3216SEC数据手册

KPTD-3216SEC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 2.6382
500+ ¥ 2.5259
1000+ ¥ 2.4717
库存: 12192
起订量: 80 增量: 0
交货地:
最小起订量为:20
合计: ¥ 52.76
