首页  >  产品百科  >  KP-3216SGC

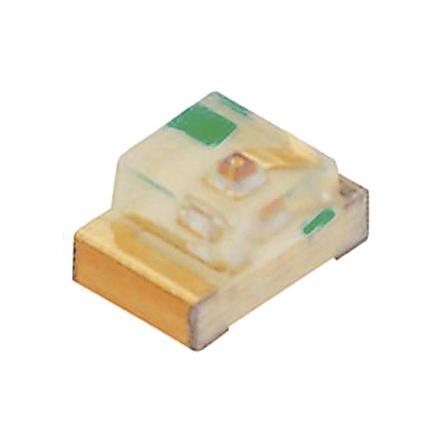

KP-3216SGC

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 绿光LED, 3216 (1206)封装, 波长568 nm, 3.2 x 1.6 x 1.1mm
供应商型号: 26M-KP-3216SGC
供应商: 云汉优选
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KP-3216SGC

KP-3216SGC概述

    # Kingbright KP-3216SGC Super Bright Green SMD LED 技术手册解析

    产品简介


    Kingbright KP-3216SGC 是一款超亮绿色表面贴装二极管(SMD LED),适用于多种电子设备。其采用镓磷化物绿色发光二极管材料制成,适用于背光和指示灯等多种应用场合。该产品的基本规格为3.2 mm x 1.6 mm的封装尺寸,厚度仅1.1毫米,使其成为节省空间的理想选择。
    应用领域
    - 背光
    - 状态指示
    - 家用和智能家电
    - 可穿戴和便携设备
    - 医疗健康应用

    技术参数


    以下是该产品的关键技术规格:
    | 参数 | 描述 |

    | 封装尺寸 | 3.2 mm x 1.6 mm SMD |
    | 发射波长 | 峰值发射565 nm |
    | 主导波长 | 568 nm |
    | 光谱半带宽 | 30 nm |
    | 前向电压 (20 mA) | 2.2 V 至 2.5 V |
    | 前向电流 (IF) | 25 mA |
    | 峰值前向电流 (IFM) | 140 mA |
    | 反向电压 (VR) | 5 V |
    | 功耗 | 62.5 mW |
    | 工作温度范围 | -40°C 到 +85°C |
    | 存储温度范围 | -40°C 到 +85°C |

    产品特点和优势


    特点
    - 低功耗:低功耗设计,有助于延长设备的电池寿命。
    - 宽视角:广泛的视角设计,确保从各个角度都能清晰看到指示灯状态。
    - 高亮度:采用镓磷化物材料,保证了LED的高亮度。
    - 坚固耐用:RoHS符合标准,无有害物质。
    优势
    - 广泛适用性:适合多种设备,包括家用电器、智能设备及医疗设备。
    - 可靠性高:通过严格的温度和电流测试,确保长期稳定运行。
    - 易于集成:小尺寸设计,简化安装过程,提高生产效率。

    应用案例和使用建议


    应用案例
    - 家用电器:如冰箱、洗衣机的指示灯,能够提供清晰的指示信息。
    - 医疗设备:如血压计,能够提供可靠的背光效果,增强用户体验。
    使用建议
    - 焊接建议:推荐回流焊工艺,以避免损坏产品。重复焊接不得超过两次。
    - 环境控制:建议保持相对湿度在40%到60%,以避免静电积聚。

    兼容性和支持


    该产品具有广泛的兼容性,可与其他标准的SMD设备配合使用。制造商提供了详细的焊接指南和技术支持,确保客户能够在安装和使用过程中得到全面的支持。

    常见问题与解决方案



    常见问题与解决方案


    - Q: 如何避免静电损坏?
    - A: 在生产区域保持相对湿度在40%到60%之间,并遵循JEDEC/JESD625-A和JEDEC/J-STD-033标准进行操作。
    - Q: 哪些因素可能导致产品过早失效?
    - A: 过度电流和/或超过推荐的工作温度条件可能会导致严重的光降解或早期故障。请严格按照技术手册的规定操作。

    总结和推荐


    综合评估
    Kingbright KP-3216SGC 超亮绿色SMD LED是一款高性能、广泛应用的电子产品。其独特的技术参数和广泛的应用场景使其在市场上具备较强的竞争力。该产品适用于多种电子设备,尤其是对可靠性要求较高的设备。此外,制造商提供的技术支持和服务也为用户提供了全方位的保障。
    推荐
    鉴于其卓越的性能和广泛的应用场景,我们强烈推荐 Kingbright KP-3216SGC 作为高品质的绿色SMD LED产品。无论是在家用电器还是医疗设备中,它都是理想的选择。

KP-3216SGC参数

参数
透镜形状 矩形
波长 568nm
测试电流 20mA
显示颜色 绿色
视角 160°
透镜类型 无色不扩散
Vf-正向电压 2.5V
长*宽*高 3.2mm(长度)*1.6mm(宽度)
通用封装 1206
安装方式 贴片安装

KP-3216SGC数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KP-3216SGC KP-3216SGC数据手册

KP-3216SGC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.8795
10+ ¥ 0.7036
50+ ¥ 0.5863
100+ ¥ 0.5412
500+ ¥ 0.5026
1000+ ¥ 0.4691
库存: 3927
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 0.87
