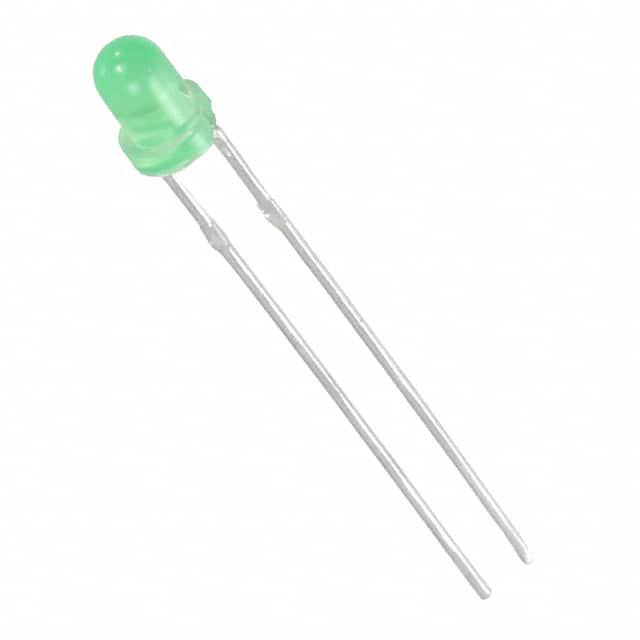

WP3A8GD

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 568nm 50° 2.2V 20mA 圆形,带圆顶 散射 绿色 通孔安装 3mm*3mm*5mm
供应商型号: 604-WP3A8GD
供应商: Mouser
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 WP3A8GD

WP3A8GD概述

    绿色T-1直径固态灯WP3A8GD技术手册解析
    本文将详细介绍一款名为绿色T-1直径固态灯(型号:WP3A8GD)的技术手册内容,涵盖其基本特性和技术参数,并分析其在应用中的优劣和建议。

    1. 产品简介


    产品类型:绿色T-1直径固态灯
    主要功能:该灯采用磷化镓绿光发光二极管制成,具备低功耗、耐用可靠的特点。
    应用领域:适用于通用照明、指示灯、装饰灯等领域。

    2. 技术参数


    | 参数名称 | 规格 |

    | 视角 | 8° - 20°,典型值2θ1/2=50° |
    | 光强度(Iv) | 20mA时,典型值为10mcd |
    | 峰值波长(λpeak) | 565nm |
    | 主导波长(λD) | 568nm |
    | 谱线半宽(Δλ1/2) | 30nm |
    | 电容(C) | 15pF,VF=0V,f=1MHz |
    | 正向电压(VF) | 2.2V - 2.5V,IF=20mA |
    | 反向电流(IR) | 10μA,VR=5V |
    | 功率耗散 | 62.5mW |
    | 直流正向电流 | 25mA |
    | 峰值正向电流 | 140mA |
    | 反向电压 | 5V |
    | 工作/存储温度范围 | -40°C 至 +85°C |

    3. 产品特点和优势


    特点:
    - 低功耗:适用于电池供电的应用。
    - 普及的T-1封装:便于安装和替换。
    - 长寿命:固态器件可靠性高。
    - 罗氏(RoHS)合规:环保材料。
    优势:
    - 广泛适用:通用性强,适用于多种场景。
    - 可靠耐用:适合长期稳定运行的应用场合。
    - 便利包装:适合批量生产和自动化装配。

    4. 应用案例和使用建议


    应用案例:
    - 家庭照明:常用于台灯、壁灯等室内照明。
    - 指示灯:如汽车尾灯、仪表盘指示灯。
    - 装饰用途:如圣诞树灯串、景观照明。
    使用建议:
    - 在需要长时间亮灯的场合,注意散热设计以避免过热损坏。
    - 使用时需根据具体应用场景选择合适的驱动电路,以保证电流和电压稳定。

    5. 兼容性和支持


    - 兼容性:该产品可广泛应用于各种标准电路板设计,具有良好的兼容性。
    - 支持:提供详细的安装指南和技术支持文档,确保用户能够正确使用。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 光强度不够 | 检查电路是否正常供电,确认驱动电流是否符合要求。 |
    | 发热严重 | 增加散热装置,确保良好的散热环境。 |
    | 闪烁不稳定 | 检查驱动电源是否稳定,检查是否有外部干扰因素。 |

    7. 总结和推荐


    总体评价:
    - 优点:这款绿色T-1直径固态灯WP3A8GD具备低功耗、长寿命和广泛的适用性,特别适合需要低功耗、环保且长期稳定工作的应用场景。
    - 建议:强烈推荐给需要高可靠性和广泛应用场景的用户。
    通过以上分析可以看出,该产品在技术参数和实际应用方面都表现出色,是一款值得推荐的产品。

WP3A8GD参数

参数
透镜形状 圆形,带圆顶
波长 568nm
测试电流 20mA
显示颜色 绿色
视角 50°
透镜类型 散射
Vf-正向电压 2.2V
长*宽*高 3mm*3mm*5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

WP3A8GD数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 WP3A8GD WP3A8GD数据手册

WP3A8GD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3335 ¥ 2.8181
10+ $ 0.1875 ¥ 1.584
100+ $ 0.0863 ¥ 0.7288
1000+ $ 0.0737 ¥ 0.6228
2000+ $ 0.0594 ¥ 0.5019
10000+ $ 0.0551 ¥ 0.4654
25000+ $ 0.0508 ¥ 0.4289
100000+ $ 0.0483 ¥ 0.4081
库存: 21066
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.81
