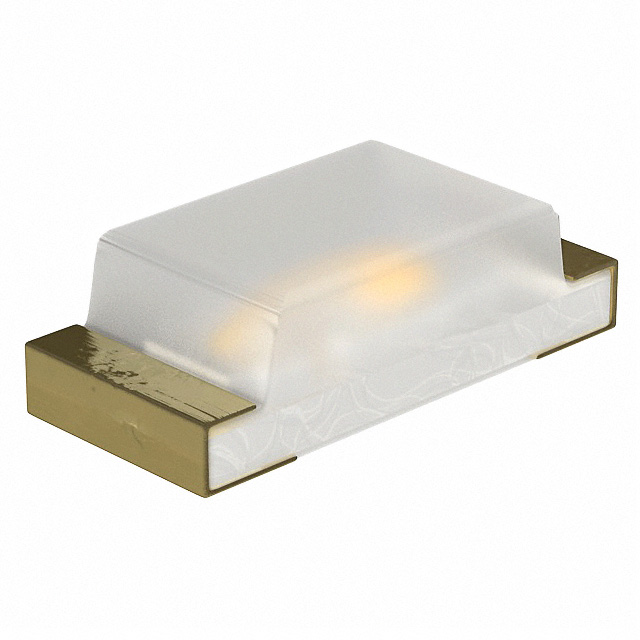

APT1608EC

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 627nm 120° 2V 20mA 带平顶,矩形 透明 无色,红色 0603 标准安装,贴片安装 1.6mm*800μm*750μm
供应商型号: 14M-APT1608EC 0603
供应商: 云汉优选
标准整包数: 2000
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 APT1608EC

APT1608EC概述


    产品简介


    Kingbright公司生产的APT1608EC高效率红色光源器件是一种基于镓砷化磷(GaAsP)/砷化镓(GaP)的橙色发光二极管。该LED主要用于背光和指示灯应用,具有低功耗和宽视角的特点,非常适合家庭和智能家电、可穿戴及便携设备以及医疗健康领域的应用。

    技术参数


    - 尺寸: 1.6mm x 0.8mm,厚度0.75mm
    - 封装形式: SMD芯片LED灯
    - 功率消耗: 低功耗
    - 发射光谱特性:
    - 主峰波长(λpeak): 627nm
    - 主波长(λdom): 617nm
    - 半峰全宽(Δλ): 45nm
    - 电学特性:
    - 正向电压(VF): 2~2.5V(@20mA)
    - 反向电流(IR): ≤10μA(@5V)
    - 绝对最大额定值:
    - 功率耗散(PD): 75mW
    - 反向电压(VR): 5V
    - 结温(Tj): 125℃
    - 操作温度(Top): -40到+85℃
    - 存储温度(Tstg): -40到+85℃
    - 其他特性:
    - 包装单位:2000pcs/卷
    - 防潮等级:3级
    - 罗马标准(RoHS): 符合

    产品特点和优势


    - 低功耗: 在同等光效条件下,比普通LED耗电量更低。
    - 宽视角: 提供更广泛的视角范围,适合需要高可视性的场合。
    - 高效能: 发射出明亮而稳定的红光。
    - 符合RoHS标准: 适用于环保要求高的应用领域。
    - 多种包装选项: 提供卷带式包装,便于自动化生产。

    应用案例和使用建议


    APT1608EC LED广泛应用于各种家用电器和便携设备中,如冰箱、空调、微波炉的显示面板,以及智能手表和健身手环的指示灯。建议在使用时遵循制造商的推荐焊接模式,以避免热应力对LED造成损伤。对于特殊可靠性要求的应用(例如汽车和医疗设备),建议咨询Kingbright代表获取更多技术支持。

    兼容性和支持


    - 兼容性: 该LED与大多数标准SMD贴片工艺兼容,适合各类自动化装配线使用。
    - 支持: Kingbright提供详尽的技术文档和应用指南,确保客户在使用过程中能够顺利操作并获得必要的支持。

    常见问题与解决方案


    1. Q: 如何选择合适的焊接模式?
    A: 推荐采用回流焊工艺,且焊接次数不得超过两次。不要使用其他可能对产品造成损害的焊接方法。
    2. Q: LED的使用寿命如何保证?
    A: 在规定的环境和电气极限内使用,如超出这些极限,Kingbright不承担任何责任。
    3. Q: 如何处理静电放电问题?
    A: 生产环境中相对湿度应维持在40%-60%之间,以减少静电积累。

    总结和推荐


    综上所述,Kingbright公司的APT1608EC高效率红色光源器件是一款性能优异、应用广泛的LED产品。它不仅具备低功耗和宽视角的优势,还具有高可靠性和环境友好特性,非常适合作为背光和指示灯应用的首选组件。鉴于其在多个应用领域的卓越表现和强大的支持体系,强烈推荐在设计新项目时优先考虑这款LED产品。

APT1608EC参数

参数
透镜类型 透明
Vf-正向电压 2V
透镜形状 带平顶,矩形
波长 627nm
测试电流 20mA
显示颜色 无色,红色
视角 120°
长*宽*高 1.6mm*800μm*750μm
通用封装 0603
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

APT1608EC数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 APT1608EC APT1608EC数据手册

APT1608EC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.4043
6000+ ¥ 0.3929
12000+ ¥ 0.3814
库存: 1999
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 0
直接购买
加入购物车
