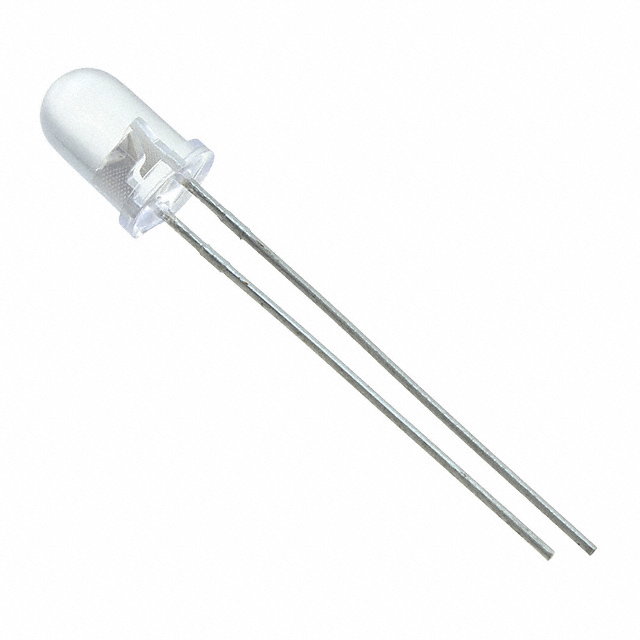

WP7113ZGCK

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 525nm 20° 3.3V 20mA 圆形,带圆顶 透明 无色 通孔安装 5.9mm*5.9mm*8.6mm
供应商型号: TS-WP7113ZGCK
供应商: 海外现货
标准整包数: 500
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 WP7113ZGCK

WP7113ZGCK概述

    #

    产品简介


    本手册介绍了Kingbright公司的绿色LED光源设备——WP7113ZGCK。该产品基于InGaN材料,在蓝宝石衬底上制作而成的发光二极管。这些LED适用于多种应用场景,具有低功耗、可靠性高和长寿命等特点。它们广泛应用于状态指示、照明、标牌、装饰及娱乐照明等领域。
    #

    技术参数


    电气和光学特性
    | 参数符号 | 典型值 | 最大值 | 单位 |

    | 正向电流 @ 20mA | 25 | - | mA |
    | 反向电压 | - | 5 | V |
    | 结温 | - | 115 | °C |
    | 工作温度 | -40 | +85 | °C |
    | 存储温度 | -40 | +85 | °C |
    | 瞬时正向电流 | - | 150 | mA |
    | 静电放电阈值 | - | 450 | V |
    绝对最大额定值
    | 参数符号 | 值 | 单位 |
    |
    | 功率耗散 | 102.5 | mW |
    | 电容 | - | 45 | pF |
    | 反向电流(@5V) | - | 50 | µA |
    观测角度
    | 角度 | 值 |

    | 2θ1/2(半强度光角) | 20° |
    谱线参数
    | 参数符号 | 典型值 | 单位 |
    |
    | 波峰发射波长 @ 20mA | 515 | nm |
    | 主导波长 @ 20mA | 525 | nm |
    | 光谱带宽(50%相对强度) | 35 | nm |
    | 正向电压 @ 20mA | 3.3 | V |
    温度系数
    | 参数符号 | 典型值 | 单位 |
    |
    | 波峰发射波长温度系数 @ 20mA | 0.05 | nm/°C |
    | 主导波长温度系数 @ 20mA | 0.03 | nm/°C |
    | 正向电压温度系数 @ 20mA | -3 | mV/°C |
    #

    产品特点和优势


    WP7113ZGCK绿色LED具有以下几个独特功能和优势:
    - 低功耗:适合于需要长时间稳定工作的应用场景。
    - 通用T-1 3/4直径封装:易于安装和集成到各种电路板设计中。
    - 可靠耐用:具有固体状态的可靠性和长寿命。
    - RoHS合规:符合环保标准,适合于多种应用场合。
    - 可焊性好:提供焊接指南,确保良好焊接效果。
    #

    应用案例和使用建议


    WP7113ZGCK绿色LED可以应用于多种场合,如状态指示灯、照明装置、标牌显示等。为了确保最佳使用效果,我们建议遵循以下几点:
    - 在焊接过程中使用热缩管单独绝缘每根引脚,避免短路接触。
    - 使用支架或隔片将LED牢固地定位在PCB上,以确保稳固。
    - 在组装过程中确保各部件之间的间距符合规范要求,防止应力对内部结构造成损害。
    #

    兼容性和支持


    该产品与多数标准PCB制造流程兼容,包括传统的波峰焊工艺。厂商提供了详细的焊接和组装指导,以确保产品的最佳性能和可靠性。同时,Kingbright公司还提供了全面的技术支持和维护服务,客户可通过官方渠道获得帮助和支持。
    #

    常见问题与解决方案


    问题1:如何避免静电放电对LED造成损坏?
    - 解决方案:处理LED时,务必佩戴防静电手环或手套,所有设备和机械都必须接地。
    问题2:LED长时间暴露在高温环境中会导致什么后果?
    - 解决方案:建议在不超过推荐条件(如不超25mA电流和最高工作温度85°C)的情况下使用,以防光线严重退化或过早失效。
    问题3:LED如何正确存储?
    - 解决方案:应避免连续暴露在潮湿环境中,存放在温度不超过30°C且相对湿度低于60%的地方。产品在打开包装后应尽快装配,若存放时间超过一周,需进行烘焙处理。
    #

    总结和推荐


    总体而言,WP7113ZGCK绿色LED凭借其低功耗、高可靠性、良好的兼容性和厂商提供的全面技术支持,成为一款值得推荐的产品。无论是在消费电子产品还是其他工业应用中,它都能发挥出色的表现,特别是在需要长时间稳定工作的环境中表现尤为突出。因此,对于寻找高效、可靠LED解决方案的工程师和设计师来说,这款产品无疑是理想选择。

WP7113ZGCK参数

参数
透镜类型 透明
Vf-正向电压 3.3V
透镜形状 圆形,带圆顶
波长 525nm
测试电流 20mA
显示颜色 无色
视角 20°
长*宽*高 5.9mm*5.9mm*8.6mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

WP7113ZGCK数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 WP7113ZGCK WP7113ZGCK数据手册

WP7113ZGCK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2048 ¥ 1.7404
2000+ $ 0.1961 ¥ 1.6667
5000+ $ 0.1801 ¥ 1.531
10000+ $ 0.1687 ¥ 1.4341
库存: 16000
起订量: 1500 增量: 500
交货地:
最小起订量为:1000
合计: ¥ 1740.4
直接购买
加入购物车
