L-93A8CB/1YD

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 黄色LED电路板指示灯, 1灯珠, 通孔安装, 2针
供应商型号: 4664276
供应商: 欧时
标准整包数: 20
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 L-93A8CB/1YD

L-93A8CB/1YD概述

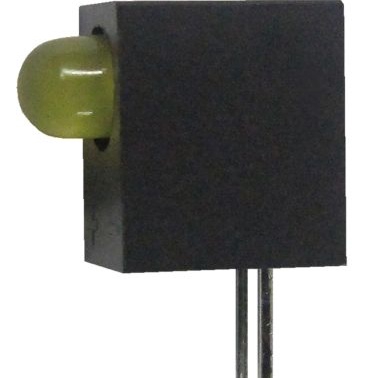

    T-1 (3mm) Right Angle LED Indicator

    1. 产品简介


    本产品是黄色光源的直角发光二极管指示灯(型号为L-93A8CB/1YD),由砷化镓磷化物/磷化镓构成,属于高亮度LED指示灯。这类LED广泛应用于工业控制、家电设备、仪表盘显示等领域,提供明亮且清晰的视觉指示。

    2. 技术参数


    - 光谱特性:
    - 峰值波长:590 nm
    - 主导波长:588 nm
    - 光谱半宽度:35 nm

    - 电学特性:
    - 正向电压:2.1-2.5 V (IF=20mA)
    - 反向电流:10 μA (VR = 5V)
    - 最大正向电流:140 mA
    - 正向压降:2.1-2.5 V
    - 功耗:105 mW
    - DC正向电流:30 mA
    - 反向电压:5 V
    - 温度范围:
    - 工作/存储温度:-40°C 至 +85°C
    - 引脚参数:
    - 铅焊接温度:260°C,持续时间5秒

    3. 产品特点和优势


    - 预修剪引线: 提供方便快捷的PC板安装。
    - IC兼容性: 与各种集成电路兼容,确保灵活性。
    - 黑色外壳: 黑色外壳增强对比度,提高识别度。
    - 宽视角: 宽泛的视角范围,确保不同角度下都能清晰可见。
    - 高可靠性: 寿命以年计,耐用性强。
    - UL认证: UL评级为94V-0,满足安全标准。
    - 材料强度: 使用Type 66尼龙作为外壳材料,具有良好的耐热性和耐候性。

    4. 应用案例和使用建议


    - 应用场景: 常见于仪器仪表、家用电器、工业控制系统等设备中。
    - 使用建议: 由于其宽广的视角,安装时建议考虑其可视方向,以确保从任何角度都能看到指示灯。同时,为防止过热,注意散热设计,避免长时间连续工作导致温升过高。

    5. 兼容性和支持


    - 兼容性: 该产品适用于多种不同的电路板布局和连接方式,能够轻松适应现有的系统架构。
    - 厂商支持: 提供详尽的技术文档和售后服务支持,用户可随时联系技术支持获取帮助。

    6. 常见问题与解决方案


    - 问题: 无法达到预期的亮度?
    - 解决办法: 检查供电电压是否正确,确认是否有足够的电流通过。
    - 问题: 发光不稳定?
    - 解决办法: 确保所有引脚焊接良好,没有虚焊或短路现象。
    - 问题: 使用过程中出现损坏?
    - 解决办法: 遵循规定的操作条件和温度范围,确保散热良好。

    7. 总结和推荐


    这款黄色光源直角LED指示灯以其优异的光学和电学性能、广泛的适用性和良好的可靠性,在多种应用场景中表现出色。对于需要高亮度和稳定性的应用场合,这款产品无疑是一个理想的选择。强烈推荐在各种需要指示灯的应用中使用此产品。

L-93A8CB/1YD参数

参数
显示颜色 黄色
视角 60°
透镜类型 有色扩散
Vf-正向电压 2.5V
透镜形状 圆形
波长 590nm
测试电流 -
长*宽*高 2.9mm*2.9mm*7.3mm
安装方式 标准安装

L-93A8CB/1YD数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 L-93A8CB/1YD L-93A8CB/1YD数据手册

L-93A8CB/1YD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 0.387 ¥ 3.2699
100+ $ 0.3754 ¥ 3.1721
400+ $ 0.3638 ¥ 3.0744
1000+ $ 0.3561 ¥ 3.0092
2000+ $ 0.3484 ¥ 2.9441
库存: 1060
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 65.39
直接购买
加入购物车
