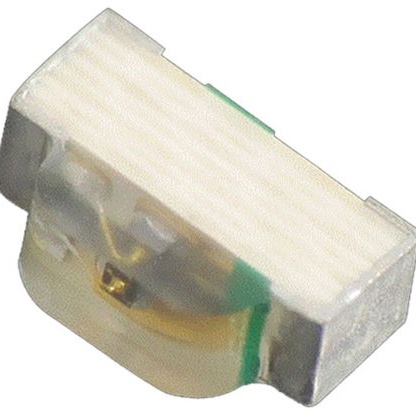

KPJA-2107CGCK

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 绿光LED, 2107封装, 波长570 nm, 2.1 x 0.7 x 1.3mm
供应商型号: 8624764
供应商: 海外现货
标准整包数: 50
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPJA-2107CGCK

KPJA-2107CGCK概述

    绿色表面贴装LED芯片灯技术手册

    产品简介


    绿色表面贴装LED芯片灯(型号:KPJA-2107CGCK)是一种具有高效能、低功耗和宽视角的LED光源。该产品主要用于背光和指示应用,支持多种颜色和透镜类型,广泛应用于电子显示屏、信号指示、背光源等领域。

    技术参数


    - 尺寸: 2.1mm x 0.7mm,厚度1.3mm
    - 功率消耗: 低功率消耗
    - 视角: 半峰值强度角(θ1/2)为105°至120°
    - 峰值波长(λpeak): 557nm
    - 半宽度谱线(∆λ1/2): 2nm
    - 反向电压(VR): 5V
    - 正向电压(VF): 2.5V(IF = 20mA)
    - 最大反向电流(IR): 1µA(VR = 5V)
    - 功耗: 105mW
    - 连续正向电流(IF): 300mA
    - 峰值正向电流(IFpk): 150mA
    - 操作/存储温度范围: -40°C 到 +85°C

    产品特点和优势


    1. 紧凑设计: 小巧的2.1mm x 0.7mm封装,适合空间有限的应用。
    2. 低功耗: 能效高,适用于电池供电设备。
    3. 宽视角: 光学中心线的半峰值强度角度达到105°至120°,确保更广的可见范围。
    4. 高可靠性: 采用InGaAlP材料,耐高温,可承受严苛的工作环境。
    5. 多样化选择: 可提供多种颜色和透镜类型,满足不同需求。

    应用案例和使用建议


    - 应用案例: 常用于LCD背光、汽车仪表盘指示灯、医疗设备显示屏等。
    - 使用建议:
    - 在安装时需注意温度控制,避免长时间高温焊接导致损坏。
    - 推荐使用双回流焊工艺,两次回流之间需自然冷却至常温。

    兼容性和支持


    - 兼容性: 支持标准SMD焊接,易于集成到现有电路板设计中。
    - 支持服务: 提供详细的技术文档和在线支持,帮助客户解决安装和调试过程中的问题。

    常见问题与解决方案


    1. 问题: 灯珠亮度不一致。
    - 解决方案: 检查焊接温度是否均匀,确保焊接过程控制得当。
    2. 问题: 灯珠闪烁或亮度不稳定。
    - 解决方案: 确认电源电压稳定,检查电路连接是否正确。
    3. 问题: 正向电流超出限制。
    - 解决方案: 使用适当的驱动电路,确保电流不超过规定的最大值。

    总结和推荐


    总体而言,绿色表面贴装LED芯片灯(KPJA-2107CGCK)具备出色的性能和广泛的应用前景。其低功耗、高可靠性以及多样化选择使其成为众多应用的理想选择。我们强烈推荐此产品给需要高效能、低功耗LED解决方案的设计者和工程师们。

KPJA-2107CGCK参数

参数
显示颜色 绿色
视角 120°
透镜类型 无色不扩散
Vf-正向电压 2.5V
透镜形状 矩形
波长 574nm
测试电流 20mA
长*宽*高 1.4mm*700μm*700μm
通用封装 2107
安装方式 贴片安装

KPJA-2107CGCK数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPJA-2107CGCK KPJA-2107CGCK数据手册

KPJA-2107CGCK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.8516
500+ ¥ 0.8158
1000+ ¥ 0.7984
库存: 3920
起订量: 250 增量: 0
交货地:
最小起订量为:50
合计: ¥ 42.58
直接购买
加入购物车
