KPA-1606VBC-D

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 蓝光LED, 1605 (0602)封装, 波长470 nm, 1.6 x 0.6 x 1.2mm
供应商型号: KPA-1606VBC-D SMD
供应商: 期货订购
标准整包数: 2000

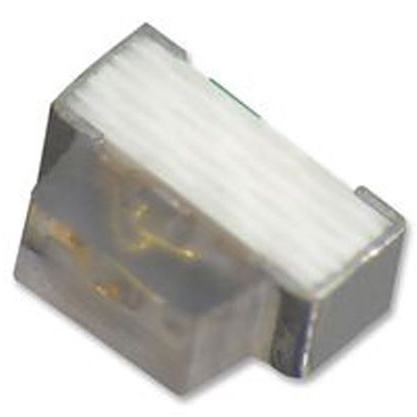

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPA-1606VBC-D

KPA-1606VBC-D概述


    产品简介


    Kingbright公司生产的KPA-1606VBC-D是一款具有1.6 x 1.2 x 0.6 mm尺寸的右角表面贴装LED(SMD),特别适用于背光和指示灯应用。该产品使用InGaN(铟镓氮)材料制造,提供蓝色光源,其低功耗、宽视场角的特点使其在消费电子、智能家居设备、便携式设备及医疗健康应用中表现出色。

    技术参数


    - 基本规格:
    - 尺寸:1.6 x 0.6 mm
    - 厚度:0.6 mm
    - 视场角(2θ1/2):110°
    - 最大亮度(Iv):200 mcd
    - 工作电流(IF):最大30 mA
    - 反向电压(VR):5 V
    - 额定温度范围:-40°C 至 +85°C
    - 光学特性:
    - 峰值波长(λpeak):465 nm
    - 主导波长(λdom):470 nm
    - 谱带宽(Δλ):22 nm
    - 电气特性:
    - 正向电压(VF):3.3 V 至 4.0 V
    - 反向电流(IR):最大50 μA
    - 容量(C):100 pF
    - 热特性:
    - 热阻(Junction / Ambient):600 °C/W
    - 热阻(Junction / Solder Point):440 °C/W

    产品特点和优势


    - 紧凑设计:超小尺寸设计,非常适合空间受限的应用场景。
    - 高效率:低功耗且能效高,适合长时间连续使用。
    - 宽视场角:110°的宽视场角使得光线能够覆盖更广的区域。
    - 环境友好:采用无卤素、符合RoHS标准的材料制造,环保安全。
    - 易于焊接:锡化焊盘提高了可焊性。

    应用案例和使用建议


    - 应用案例:KPA-1606VBC-D广泛应用于各种设备如智能家居、医疗仪器、便携设备和穿戴设备等。例如,在智能手表中,这种LED可以用于显示状态指示。

    - 使用建议:
    - 在操作过程中应注意静电保护,建议佩戴防静电腕带或手套。
    - 所有设备、机器和仪器必须接地,以防止静电损害。
    - 焊接时建议使用再流焊接工艺,最多不超过两次,其他焊接方法可能导致产品损坏。

    兼容性和支持


    - 兼容性:该产品适用于常见的电路板设计,特别是FR4材质的PCB,推荐焊盘面积不小于16 mm²。
    - 支持:Kingbright提供了详尽的技术资料和应用指南,用户可以通过官方网站访问最新的数据表和应用笔记。

    常见问题与解决方案


    - 问题:静电损坏LED。
    - 解决方案:在操作过程中应佩戴防静电腕带或手套,并确保所有设备接地。

    - 问题:焊接时出现不良焊点。
    - 解决方案:建议使用再流焊接工艺,最多不超过两次,避免使用其他可能损伤产品的焊接方法。

    总结和推荐


    总结:Kingbright KPA-1606VBC-D以其紧凑的设计、高效率、宽视场角以及无卤素环保特性,成为了背光和指示灯应用的理想选择。它的高稳定性、可靠性使其适用于多种消费电子产品、智能家居设备以及医疗健康领域。
    推荐:鉴于其优异的性能和广泛的应用范围,强烈推荐使用Kingbright KPA-1606VBC-D LED。无论是对于开发新产品还是改进现有设备,这款LED都是值得信赖的选择。

KPA-1606VBC-D参数

参数
波长 470nm
测试电流 -
显示颜色 蓝色
视角 110°
透镜类型 无色不扩散
Vf-正向电压 4V
透镜形状 矩形
长*宽*高 1.6mm*1.2mm*600μm
通用封装 0602
安装方式 贴片安装

KPA-1606VBC-D数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPA-1606VBC-D KPA-1606VBC-D数据手册

KPA-1606VBC-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 1.8302
4000+ ¥ 1.7997
6000+ ¥ 1.754
库存: 10000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 3660.4
直接购买
加入购物车
