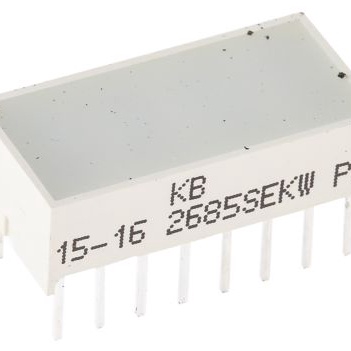

KB-2685SEKW

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: KingbrightLED数码管, 橙色, 75mW, 通孔安装
供应商型号: 7192440
供应商: 海外现货
标准整包数: 2
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KB-2685SEKW

KB-2685SEKW概述

    超亮橙色LED灯条(KB-2685SEKW)技术手册

    产品简介


    KB-2685SEKW是一款超亮橙色LED灯条,采用AlGaInP芯片制作,具有高亮度和均匀的发光区域,适用于多种应用场景,如汽车照明、仪表盘、指示灯和各类消费电子产品。其小巧紧凑的设计使得安装简便,能够轻松安装在PCB板上,适用于现代工业设计。

    技术参数


    | 参数 | 值 | 单位 | 测试条件 |
    ||
    | 发光强度 | 200 至 380 | mcd | @20mA |
    | 主波长(峰值波长) | 610 | nm | IF=20mA |
    | 显著波长 | 601 | nm | IF=20mA |
    | 光谱线半宽 | 29 | nm | IF=20mA |
    | 正向电压 | 2.1 至 2.5 | V | IF=20mA |
    | 反向电流 | 10 | uA | VR=5V |
    | 功率消耗 | 75 | mW
    | 直流正向电流 | 30 | mA
    | 峰值正向电流 | 195 | mA
    | 反向电压 | 5 | V
    | 工作/存储温度范围 | -40 至 +85 | °C
    | 引脚焊接温度(最大值) | 260 | °C | for 3-5 seconds |

    产品特点和优势


    - 均匀的发光区域:保证光线均匀分布,提高视觉效果。
    - 低电流操作:可以在较低电流下运行,节省能源。
    - 易于安装:适合PCB板安装,提供方便的插装方式。
    - 高对比度:优秀的开关对比度,确保在不同环境下都能清晰可见。
    - 兼容面板和标签安装:适应各种类型的安装方式,满足多样化需求。
    - 环保认证:符合RoHS标准,无有害物质,安全可靠。

    应用案例和使用建议


    该LED灯条广泛应用于汽车尾灯、仪表盘背景灯和家电显示面板等。建议在使用时,注意控制好电流,避免超过峰值电流限制以延长使用寿命。同时,保持良好的散热设计可以进一步提高稳定性。

    兼容性和支持


    该产品与常见的PCB板兼容,并且支持各种标准的电气接口。厂商提供详尽的应用指南和技术支持,可在Kingbright官网找到详细的安装说明和应用示例。

    常见问题与解决方案


    - Q: 如何选择正确的驱动电流?
    - A: 请根据灯具的具体需求调整驱动电流,一般建议不超过最大直流正向电流30mA。
    - Q: 需要多少焊接时间?
    - A: 最大焊接时间为260°C下的3-5秒,过长的焊接时间可能损坏LED芯片。
    - Q: 是否需要外部散热器?
    - A: 在高亮度情况下,最好配备适当的散热器,防止过热。

    总结和推荐


    综上所述,KB-2685SEKW是一款高性能、多功能的超亮橙色LED灯条,非常适合于各类现代化应用中。它的耐用性和可靠性使其成为众多设计师的理想选择。我们强烈推荐使用该产品,特别是对于那些对光线质量要求较高且注重环保的项目。

KB-2685SEKW参数

参数
波长 610nm
测试电流 -
显示颜色 橙色
视角 -
透镜类型 无色扩散
Vf-正向电压 2.5V
透镜形状 矩形
长*宽*高 19.05mm*8.89mm*6.12mm
通用封装 DIP
安装方式 贴片安装,通孔安装

KB-2685SEKW数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KB-2685SEKW KB-2685SEKW数据手册

KB-2685SEKW封装设计

查看详情并下载
Symbol
Footprint
3D Model
