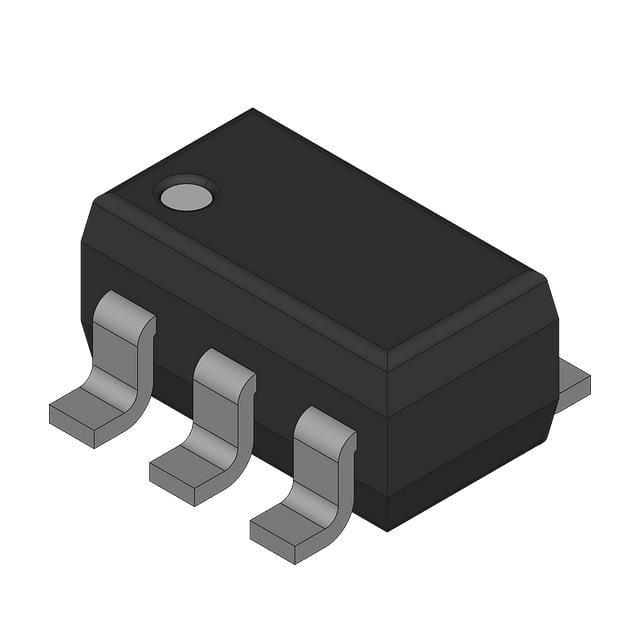

NC7ST08M5

产品分类: 其他逻辑器件
产品描述: 4.5V 5.5V SOT-23-5 贴片安装
供应商型号: CSCS-NC7ST08M5
供应商: 海外现货
标准整包数: 1
FAIRCHILD SEMICONDUCTOR 其他逻辑器件 NC7ST08M5

NC7ST08M5概述

    # NC7ST08 TinyLogic™ 高速 2 输入 AND 门技术手册解析

    1. 产品简介


    基本介绍
    NC7ST08 是 Fairchild Semiconductor 推出的一款单通道 2 输入高绩效 CMOS AND 门,其特点是具有 TTL 兼容的输入接口。该器件采用先进的硅栅 CMOS 制造工艺,确保了高速度和低功耗的电路操作。内部固有的静电放电保护二极管可以有效保护输入和输出端口,防止电压超出正常范围。
    主要功能与应用领域
    - 主要功能:实现逻辑运算中的 AND 门功能。
    - 应用领域:广泛应用于消费类电子、通信设备、计算机外围设备等领域,尤其适合需要高性能和低功耗的应用场合。

    2. 技术参数


    以下是 NC7ST08 的关键技术和性能指标:
    | 参数名称 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 |

    | 工作电压范围 | 4.5 | 5.0 | 5.5 | V |
    | 输入高电平电压 | 2.0 V |
    | 输入低电平电压 | 0.8 V |
    | 输出高电平电压 | 4.4 4.5 | V |
    | 输出低电平电压 | 0.1 0.26 | V |
    | 传播延迟时间 | 4 | 6 | 12 | ns |
    | 平衡输出驱动能力 | -2 2 | mA |

    3. 产品特点和优势


    - 紧凑封装:提供 SOT23 和 SC70 两种小型封装选项,适合空间受限的设计。
    - 高可靠性:通过内置 ESD 保护二极管增强了设备的稳定性和耐用性。
    - 高性能:与 MM74HCT 系列相比,具备相似的功能但输出电流仅为一半,满足轻载需求。
    - 低功耗:静态电流消耗低于 1 μA,非常适合电池供电设备。

    4. 应用案例和使用建议


    应用案例
    NC7ST08 常用于数字信号处理系统中,如微控制器接口扩展、逻辑电路构建等。例如,在一个嵌入式系统中,可以将 NC7ST08 用于处理多个输入信号的逻辑组合,从而简化硬件设计。
    使用建议
    - 在选择电源电压时,请确保其处于规定的范围内(4.5V 至 5.5V),以保证最佳性能。
    - 注意保持所有未使用的输入引脚为高电平或低电平状态,避免悬空。

    5. 兼容性和支持


    - 兼容性:该器件与其他标准 CMOS 和 TTL 器件高度兼容,便于集成到现有系统中。
    - 技术支持:Fairchild Semiconductor 提供详尽的技术文档和支持服务,帮助客户快速解决问题并加速产品上市时间。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 器件工作异常 | 检查电源电压是否符合要求 |
    | 输出信号不稳定 | 调整负载电容至推荐值 |
    | 设备过热 | 减少工作频率或改善散热条件 |

    7. 总结和推荐


    综合评估
    NC7ST08 是一款高性能且易于使用的逻辑门芯片,特别适合对尺寸和功耗有严格要求的应用场景。凭借其卓越的性能表现及广泛的适用性,它成为许多工程师的理想选择。
    推荐结论
    鉴于 NC7ST08 在性能、成本和技术支持方面的优势,我们强烈推荐将其纳入各类小型化电子产品开发项目中。

NC7ST08M5参数

参数
最大工作供电电压 5.5V
最小工作供电电压 4.5V
通用封装 SOT-23-5
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 散装
