NC7WZ04P6X

产品分类: 其他逻辑器件
产品描述: 1.65V 5.5V SC-70-6,SC-88 贴片安装
供应商型号: SEU-NC7WZ04P6X
供应商: 海外现货
标准整包数: 1

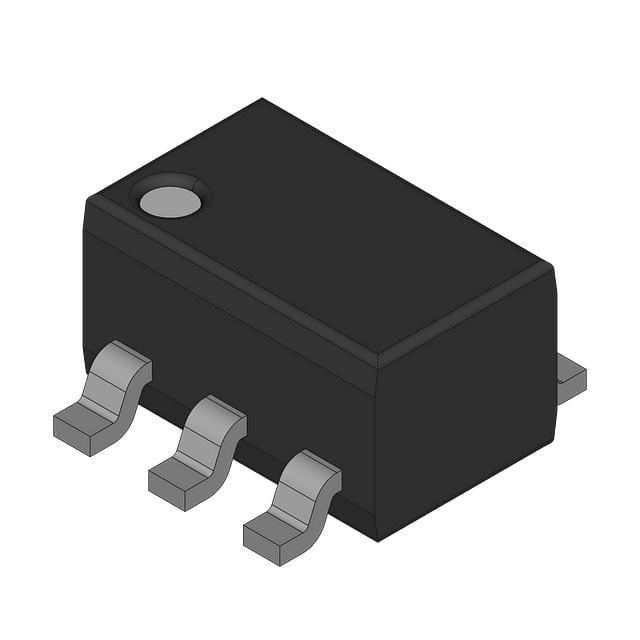

FAIRCHILD SEMICONDUCTOR 其他逻辑器件 NC7WZ04P6X

NC7WZ04P6X概述

    NC7WZ04 TinyLogic UHS Dual Inverter 技术手册解析

    1. 产品简介


    产品类型: NC7WZ04 是一款双路反相器,属于 ON Semiconductor 公司 Ultra-High Speed(UHS)系列的 TinyLogic 产品线。
    主要功能: 这款器件采用先进的CMOS技术制造,以实现超高运行速度,并在广泛的工作电压范围内保持低静态功耗。它具有超高速(典型值为2.3ns)、高输出驱动能力(±24mA)、宽广的操作电压范围(1.65V至5.5V),并具有过压容限输入,可方便地进行5V到3V的信号电平转换。
    应用领域: NC7WZ04适用于各种需要高性能逻辑操作的应用,如计算机外围设备、通信系统和工业自动化设备等。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作电压范围 (VCC) | 1.65 | - | 5.5 | V |
    | 输出上升/下降时间延迟 (tPLH, tPHL) | - | 1.8 | 9.2 | ns |
    | 高电平输入电压 (VIH) | 1.65 | 0.65 VCC | - | V |
    | 低电平输入电压 (VIL) | 1.65 | 0.35 VCC | - | V |
    | 高电平输出电压 (VOH) | 1.65 | 1.65 V | - | V |
    | 低电平输出电压 (VOL) | 1.65 | 0.10 V | - | V |
    | 输入泄漏电流 (IIN) | - | ±1 | - | μA |
    | 关断泄漏电流 (IOFF) | - | 1 | - | μA |

    3. 产品特点和优势


    - 超高速: NC7WZ04 可在典型条件下提供高达 2.3ns 的传播延迟,使其成为需要快速响应时间的应用的理想选择。
    - 高输出驱动能力: ±24mA 的高输出驱动能力使得它可以轻松处理较大的负载,适合高功率需求的应用场合。
    - 宽广的工作电压范围: 支持 1.65V 至 5.5V 的工作电压范围,可以适应不同的电源环境。
    - 卓越的兼容性: NC7WZ04 在 3.3V 时的性能与 LCX 系列相当,因此在升级现有设计时非常方便。
    - 微型封装: 采用 SC70 和 MicroPak 封装形式,体积小巧,非常适合空间受限的应用场合。
    - 环保设计: 无铅、无卤素、无BFR,并符合 RoHS 标准。

    4. 应用案例和使用建议


    应用案例: NC7WZ04 可以用于诸如串行通信接口、传感器接口和信号调理电路等。例如,在计算机外围设备中,可以用来增强数据传输速率和信号完整性。
    使用建议: 为了确保最佳性能,必须将未使用的输入引脚设置为固定的高电平或低电平状态,避免悬空。在高温环境下,建议增加散热措施以防止温度过高导致性能下降。

    5. 兼容性和支持


    NC7WZ04 具有广泛的兼容性,适用于多种标准电源环境。ON Semiconductor 提供全面的技术支持和售后保障,客户可以通过官方网站或技术支持热线获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 传播延迟不符合要求 | 检查电源电压是否在推荐范围内,重新检查 PCB 布局是否有影响信号完整性的因素 |
    | 无法正常工作 | 确认输入信号是否正确连接,检查所有输入引脚没有悬空,并确认 PCB 布局无误 |
    | 高温环境下的性能不佳 | 考虑使用外部散热措施,如添加散热片或优化 PCB 设计 |

    7. 总结和推荐


    总结: NC7WZ04 TinyLogic UHS 双路反相器是一款集高性能、小型化和环保特性于一体的理想产品。它在多种应用中展现出卓越的性能,特别是在对速度和可靠性有较高要求的场合。
    推荐: 综上所述,鉴于 NC7WZ04 的多方面优势,我们强烈推荐将其应用于各种需要高性能逻辑操作的场合。无论是计算机外围设备还是通信系统,这款产品都将是您的首选。

NC7WZ04P6X参数

参数
最大工作供电电压 5.5V
最小工作供电电压 1.65V
通用封装 SC-70-6,SC-88
安装方式 贴片安装
零件状态 在售
包装方式 散装

NC7WZ04P6X厂商介绍

Fairchild Semiconductor(费尔柴尔德半导体)是一家历史悠久的美国半导体公司,成立于1957年,总部位于加利福尼亚州。该公司专注于设计、制造和销售各种模拟、混合信号和功率管理集成电路(ICs)。Fairchild的产品广泛应用于工业、汽车、计算机、通信和消费电子等领域。

主营产品分类包括:
1. 电源管理:提供电源转换、电源分配和电源保护解决方案。
2. 信号管理:包括放大器、接口、数据转换器等,用于信号处理和传输。
3. 移动和无线:为移动设备提供电源管理和信号处理解决方案。
4. 工业:提供工业控制系统和自动化所需的半导体产品。
5. 汽车:为汽车电子系统提供高性能的半导体解决方案。

Fairchild Semiconductor的优势在于:
1. 技术创新:拥有强大的研发能力,不断推出创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:提供专业的技术支持和定制化服务,满足客户的个性化需求。

NC7WZ04P6X数据手册

厂牌 PDF简要描述 下载
FAIRCHILD SEMICONDUCTOR 其他逻辑器件 FAIRCHILD SEMICONDUCTOR NC7WZ04P6X NC7WZ04P6X数据手册

NC7WZ04P6X封装设计

查看详情并下载
Symbol
Footprint
3D Model
