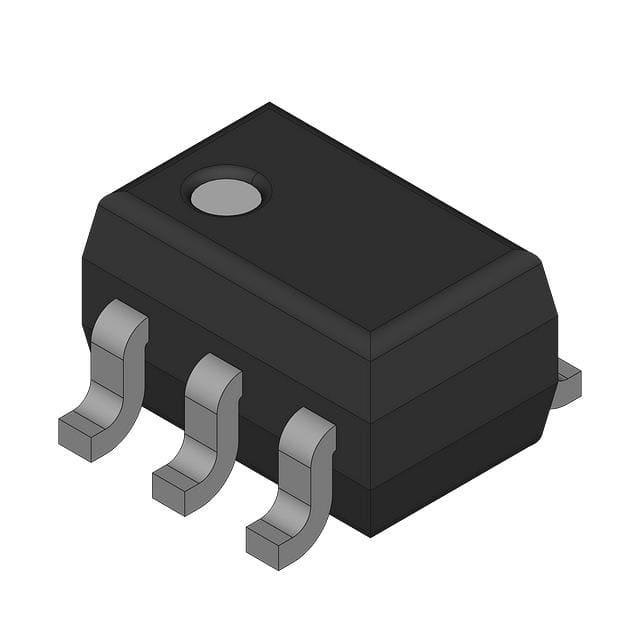

NC7S32P5X

产品分类: 其他逻辑器件
产品描述: 2V 6V SC-70-5 贴片安装
供应商型号: CSCS-NC7S32P5X
供应商: 海外现货
标准整包数: 1
FAIRCHILD SEMICONDUCTOR 其他逻辑器件 NC7S32P5X

NC7S32P5X概述

    TinyLogic HS 2-Input OR Gate (NC7S32) 技术手册

    1. 产品简介


    产品类型: TinyLogic HS 系列的 2 输入 OR 门
    主要功能: 作为单个 2 输入高效率 CMOS OR 门,用于逻辑运算。
    应用领域: 主要应用于数字电路、微处理器、嵌入式系统和逻辑电路设计等领域。

    2. 技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 电源电压 (VCC) | 2.0 6.0 | V |
    | 高电平输入电压 (VIH) | 1.50 | 0.7 VCC| 6.0 | V |
    | 低电平输入电压 (VIL) 0.50 | 0.3 VCC| V |
    | 输出高电平电压 (VOH) | 1.90 | 2.90 | 5.90 | V |
    | 输出低电平电压 (VOL) | 0.0 | 0.10 | 0.33 | V |
    | 驱动电流 (IOL, IOH) | -2.0 | -1.3 | 2.0 | mA |
    | 传播延迟 (tPLH/tPHL) | 3.5 15 | ns |
    | 转换时间 (tTLH/tTHL) | 3.0 10 | ns |

    3. 产品特点和优势


    - 空间节省: 提供 SOT23-5, SC-74A 和 SC-88A 封装选项,适用于紧凑设计。
    - 高性能: 具有高速操作能力,典型传输延迟仅为 3.5 ns。
    - 低功耗: 典型静态电流仅为 1 μA。
    - 宽工作范围: 工作电压范围为 2 V 至 6 V。
    - 高可靠性: 内置 ESD 保护二极管。
    - 无铅、无卤素: 符合环保要求。

    4. 应用案例和使用建议


    应用案例:
    - 用于数字电路中的逻辑运算,如 CPU 的辅助逻辑单元。
    - 在嵌入式系统中实现简单的逻辑控制功能。
    - 微控制器中扩展 IO 口的应用。
    使用建议:
    - 由于其低功耗特性,适合电池供电系统中的应用。
    - 建议在高温环境下使用时注意散热,以避免温度过高导致性能下降。
    - 在选择封装时,根据具体的应用场景选择合适的封装类型,以获得最佳性能和成本效益。

    5. 兼容性和支持


    - 兼容性: 适用于大多数标准数字逻辑电路板。
    - 支持: ON Semiconductor 提供详尽的技术文档和客户支持服务,确保产品在应用过程中得到及时的支持。

    6. 常见问题与解决方案


    - 问题: 设备出现异常行为,无法正常工作。
    解决方案: 检查电源电压是否在推荐范围内(2 V 至 6 V),并检查是否存在短路或其他电气连接错误。
    - 问题: 设备在高速切换时性能不佳。
    解决方案: 检查外部负载和寄生电容是否符合推荐值,必要时增加去耦电容。

    7. 总结和推荐



    总结

    :
    - NC7S32 是一款出色的 2 输入 OR 门,具备低功耗、高可靠性和宽工作电压范围等特点。
    - 广泛应用于数字电路、嵌入式系统和微处理器等各类场合。
    推荐:
    - 强烈推荐使用 NC7S32 作为高性能、低功耗的逻辑运算元件。特别是对于需要紧凑设计和高效能的应用场合,它是一个理想的选择。

NC7S32P5X参数

参数
最小工作供电电压 2V
最大工作供电电压 6V
通用封装 SC-70-5
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装
