NC7SZ32M5

产品分类: 其他逻辑器件
产品描述: 1.65V 5.5V SOT-23-5 贴片安装
供应商型号: CSCS-NC7SZ32M5
供应商: 海外现货
标准整包数: 1

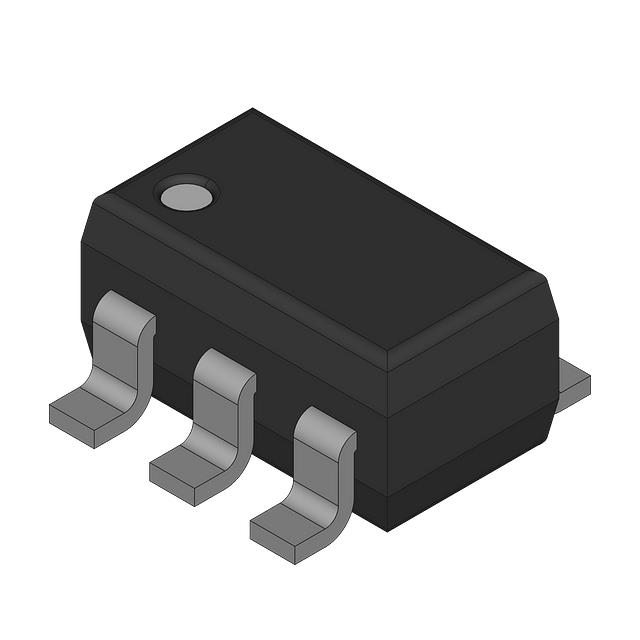

FAIRCHILD SEMICONDUCTOR 其他逻辑器件 NC7SZ32M5

NC7SZ32M5概述

    NC7SZ32 TinyLogic UHS 2-Input OR Gate

    1. 产品简介


    NC7SZ32 是来自 Fairchild Semiconductor 的一款单通道双输入或门(OR Gate),属于其 Ultra High Speed(UHS)系列的 TinyLogic™ 产品。它采用先进的 CMOS 技术制造,能够在保持低静态功耗的同时提供超高的速度和高输出驱动能力。这款逻辑门在 1.65V 至 5.5V 的广泛供电电压范围内均能稳定工作,并且在供电电压为 0V 时,输入和输出为高阻态。此外,其输入引脚支持高达 6V 的过电压,独立于供电电压,从而增强了设计灵活性。
    主要功能:
    - 作为双输入逻辑或门,实现 A + B 的逻辑操作。
    - 高速运行,典型传播延迟时间为 2.4ns(在 5V 供电条件下)。
    应用领域:
    NC7SZ32 广泛应用于需要高速逻辑处理的小型化设备中,例如消费电子产品、通信设备及便携式医疗设备。

    2. 技术参数


    以下是 NC7SZ32 的关键技术规格:
    | 参数 | 规格范围 |

    | 供电电压 (VCC) | 1.65V 至 5.5V |
    | 输入电平 (VIH/VIL) | VIH: 0.7VCC 至 5.5V |
    VIL: 0.25VCC 至 0.3VCC |
    | 输出电压 (VOH/VOL) | VOH: 1.65V(最小值) |
    VOL: ≤0.1V(最大值) |
    | 驱动能力 (输出电流 IOUT) | ±24mA |
    | 静态功耗 | SOT23-5: 200mW;SC70-5: 150mW |
    | 工作温度范围 (TA) | -40°C 至 +85°C |
    其他性能指标:
    - 封装形式:SOT23 或 SC70,均为 5 引脚。
    - 典型传播延迟时间 (tPLH/tPHL): 2.4ns(在 5V、50pF 负载下)。
    - 宽温范围兼容性:在极端工作环境下依然稳定可靠。

    3. 产品特点和优势


    NC7SZ32 的独特功能使其在市场上具有显著优势:
    - 紧凑封装:SOT23 和 SC70 封装非常适合空间受限的设计。
    - 高可靠性:即使在严苛的环境中也能维持良好的性能表现。
    - 多功能性:过压保护输入和宽电压范围使其适用于多种应用场景。
    - 低功耗设计:保证在长期运行中的能源效率。
    这些特点使得 NC7SZ32 成为众多应用的理想选择,尤其在需要高性能逻辑门的系统中表现出色。

    4. 应用案例和使用建议


    典型应用案例:
    - 嵌入式系统中的状态检测模块。
    - 数据总线切换控制电路。
    - 小型传感器信号处理单元。
    使用建议:
    为了充分发挥 NC7SZ32 的性能,在布线时应注意以下几点:
    - 确保电源线和地线布局合理,减少干扰。
    - 避免长走线,尤其是在高频信号传输时。
    - 使用合适的旁路电容来提高系统的稳定性。

    5. 兼容性和支持


    NC7SZ32 可轻松与其他主流逻辑芯片配合使用,并支持多种逻辑接口标准。Fairchild Semiconductor 提供了详尽的技术文档和支持服务,确保用户能够快速解决问题并完成项目开发。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出无法达到预期电平 | 检查电源连接是否正常 |
    | 工作过程中频繁复位 | 调整旁路电容值以降低噪声干扰 |
    | 温度过高导致性能下降 | 改善散热设计 |

    7. 总结和推荐


    综上所述,NC7SZ32 TinyLogic UHS 2-Input OR Gate 是一款性能卓越、功能全面的逻辑门产品,特别适合需要紧凑设计和高性能逻辑运算的应用场景。其广泛的供电电压范围、高可靠性以及低功耗特性,使其成为理想的选择。强烈推荐给需要高性能逻辑处理的工程师和技术人员。
    评分:4.8/5
    推荐指数:★★★★★

NC7SZ32M5参数

参数
最小工作供电电压 1.65V
最大工作供电电压 5.5V
通用封装 SOT-23-5
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

NC7SZ32M5厂商介绍

Fairchild Semiconductor(费尔柴尔德半导体)是一家历史悠久的美国半导体公司,成立于1957年,总部位于加利福尼亚州。该公司专注于设计、制造和销售各种模拟、混合信号和功率管理集成电路(ICs)。Fairchild的产品广泛应用于工业、汽车、计算机、通信和消费电子等领域。

主营产品分类包括:
1. 电源管理:提供电源转换、电源分配和电源保护解决方案。
2. 信号管理:包括放大器、接口、数据转换器等,用于信号处理和传输。
3. 移动和无线:为移动设备提供电源管理和信号处理解决方案。
4. 工业:提供工业控制系统和自动化所需的半导体产品。
5. 汽车:为汽车电子系统提供高性能的半导体解决方案。

Fairchild Semiconductor的优势在于:
1. 技术创新:拥有强大的研发能力,不断推出创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:提供专业的技术支持和定制化服务,满足客户的个性化需求。

NC7SZ32M5数据手册

厂牌 PDF简要描述 下载
FAIRCHILD SEMICONDUCTOR 其他逻辑器件 FAIRCHILD SEMICONDUCTOR NC7SZ32M5 NC7SZ32M5数据手册

NC7SZ32M5封装设计

查看详情并下载
Symbol
Footprint
3D Model
