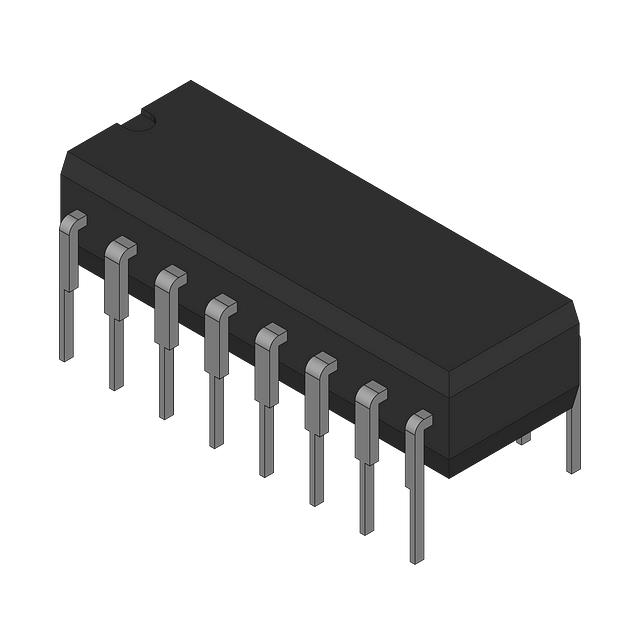

74F112PC

产品分类: 触发器
产品描述: 负边沿 19mA 6.5ns@ 5V,50pF 互补 2 4.5V 5.5V 20mA Set(Preset) and Reset 1mA 105MHz PDIP-16 通孔安装
供应商型号: CSCS-74F112PC
供应商: 海外现货
标准整包数: 1
FAIRCHILD SEMICONDUCTOR 触发器 74F112PC

74F112PC概述

    # 产品技术手册:74F112 双JK负边沿触发器

    产品简介


    74F112是一款高性能双通道JK负边沿触发器,适用于高精度逻辑电路设计。它包含两个独立的JK触发器单元,具有直接置位(Set)和清零(Clear)输入。该芯片通过负向时钟边沿触发同步状态转换,能够在各种复杂的数字电路中实现灵活的控制功能。74F112广泛应用于计算机、通信设备、工业控制系统和消费电子产品等领域。
    主要特点
    - 双通道设计:每个通道可独立配置为JK触发器。
    - 高频率响应:最大时钟频率可达105MHz。
    - 异步输入:支持直接置位和清零操作,确保可靠的状态控制。
    - 多功能集成:内置直接置位/清零逻辑,减少外围电路需求。

    技术参数


    以下是74F112的技术规格摘要:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作电压范围 | 4.5 | 5.0 | 5.5 | V |
    | 最大时钟频率 105 MHz |
    | 延迟时间(tPLH) | 2.0 | 5.0 | 6.5 | ns |
    | 输入高电平(VIH) | 2.0 V |
    | 输入低电平(VIL) 0.8 V |
    | 输出电流(IOL) 20 mA |

    产品特点和优势


    74F112在数字逻辑设计中具备显著的优势:
    1. 高速运行:支持高达105MHz的时钟频率,适合高速信号处理。
    2. 灵活性强:双通道独立设计便于复杂系统中状态管理。
    3. 可靠性高:具备直接置位和清零功能,确保在极端条件下的稳定性。
    4. 功耗低:典型工作电流仅需几毫安,非常适合便携式设备应用。

    应用案例和使用建议


    74F112常用于以下场景:
    - 时钟分频器:通过设置时钟分频比,降低下游电路的频率要求。
    - 状态寄存器:存储关键系统状态,确保状态切换的准确性。

    使用建议:
    - 确保输入信号保持在规定的电平范围内,避免因过压或欠压导致失效。
    - 在高速设计中,尽量缩短信号走线长度,减少寄生效应的影响。

    兼容性和支持


    74F112可以无缝集成到现有的电路设计中,并与多种封装类型兼容,如SOIC、SOP和PDIP。ON Semiconductor提供全面的技术支持,包括文档资料下载和客户咨询服务,帮助用户快速上手并解决问题。

    常见问题与解决方案


    以下是用户可能遇到的一些问题及解决方法:
    1. 触发器输出异常
    - 原因:时钟信号不稳定。
    - 解决:检查时钟源,确保其幅值和频率符合要求。

    2. 功耗过高
    - 原因:未正确选择负载电阻。
    - 解决:调整负载电阻至推荐值。

    总结和推荐


    74F112是一款高效且经济实用的双通道JK负边沿触发器,凭借其高性能、易用性和高可靠性,在数字电路设计中表现出色。对于需要高频率、高稳定性的应用场合,推荐优先选用此产品。然而,用户在选择时应充分考虑具体应用场景的需求,以确保最佳性能。

74F112PC参数

参数
时钟频率 105MHz
传播延迟时间 6.5ns@ 5V,50pF
触发器类型 负边沿
Iq-静态电流 19mA
逻辑功能 Set(Preset) and Reset
最小工作供电电压 4.5V
高电平输出电流 1mA
逻辑系列 -
元件数量 2
低电平输出电流 20mA
输入电容 -
输出类型 互补
极性 -
输入类型 -
最大工作供电电压 5.5V
通用封装 PDIP-16
安装方式 通孔安装
应用等级 商业级
包装方式 管装
