GL-2100C

厂牌: KEMET
产品描述: Power Entry Module Filtered M 3 POS 250VDCVAC/250VACVAC 10A ST 1 Port
供应商型号: 3290510
供应商: element14
标准整包数: 1
KEMET 电源接入连接器 - 输入/输出/模块 GL-2100C

GL-2100C概述

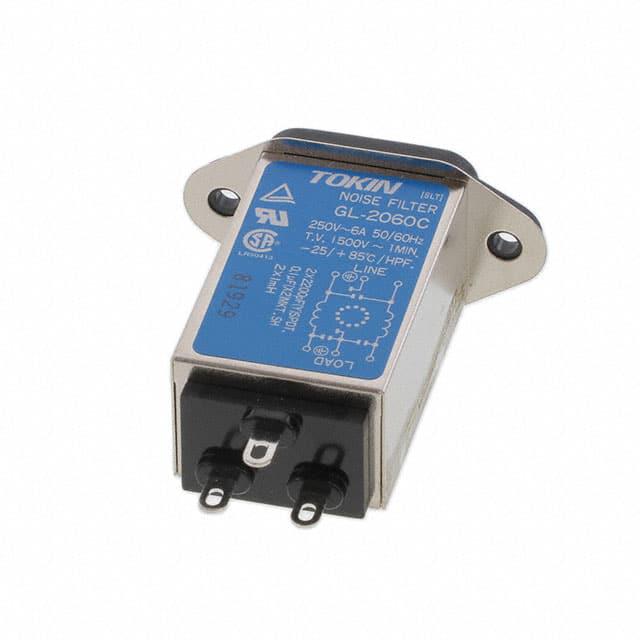

    KEMET GL Compact Inlet Filters:技术手册与应用指南

    产品简介


    KEMET GL紧凑型单相滤波器系列专为工业设备、电子设备及音视频系统中的电磁干扰(EMI)和射频干扰(RFI)管理而设计。这些滤波器能够有效减少导电噪声,并具有广泛的额定电流范围(3至15A),电压等级达到250V AC,特别适用于要求高性能和高可靠性的应用场合。

    技术参数


    KEMET GL紧凑型单相滤波器的技术参数如下:
    - 额定电压:250V AC
    - 额定电流范围:3至15A
    - 耐压:1,500 VAC(1分钟,线到地)
    - 绝缘电阻:最小值300 MΩ(在500 VDC下测量1分钟,线到地)
    - 泄漏电流范围:最大值0.005至0.500 mA(在250 V/60 Hz下)
    - 工作温度范围:−25°C至+55°C(不包括自身温升)
    - 通过认证:UL、CSA和TÜV(某些型号)

    产品特点和优势


    KEMET GL紧凑型单相滤波器的优势显著:
    - 单相操作:适用于大多数单相应用
    - 宽电流范围:从3A到15A
    - 广泛的工作温度:可承受从−25°C到+55°C的环境
    - 多重认证:满足多种安全标准,如UL、CSA和TÜV
    - 环保材料:符合RoHS标准

    应用案例和使用建议


    这些滤波器被广泛应用于工业设备、电子设备和音频/视觉系统中,以降低电磁干扰和射频干扰。例如,在大型电机驱动系统中,这些滤波器可以显著改善信号质量,延长设备寿命。在使用这些滤波器时,应注意以下几点:
    - 安装位置:建议根据具体设备类型选择合适的安装位置(后部面板或前部面板)
    - 终端类型:选择适合的终端类型(焊锡终端或Faston®终端),以适应不同的布线需求
    - 防护措施:避免存储在高湿度或高温环境中,防止腐蚀和焊点劣化

    兼容性和支持


    KEMET GL紧凑型单相滤波器具备良好的兼容性,可以轻松集成到现有设备中。此外,KEMET公司提供详尽的技术支持,包括安装指导、故障排查和售后维修服务。对于复杂的工程应用,客户还可以联系当地的KEMET销售办事处获得专业咨询。

    常见问题与解决方案


    - 问题:产品在低温环境下工作不稳定
    - 解决办法:检查安装位置,确保设备位于温度稳定的环境中;考虑增加隔热层以保持稳定温度
    - 问题:产品出现漏电流超标的情况
    - 解决办法:检查接线是否正确,排除接触不良的可能性;如仍存在问题,更换新的滤波器

    总结和推荐


    KEMET GL紧凑型单相滤波器以其高性能、广泛的应用范围和可靠的安全性在市场上脱颖而出。特别是对于需要严格控制电磁干扰和射频干扰的应用场合,这款滤波器无疑是一个理想的选择。因此,强烈推荐使用KEMET GL紧凑型单相滤波器来提升设备的整体性能和可靠性。

GL-2100C参数

参数
长*宽*高 67mm*52mm*26mm
安装方式 法兰安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 托盘

GL-2100C厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

GL-2100C数据手册

厂牌 PDF简要描述 下载
KEMET 电源接入连接器 - 输入/输出/模块 KEMET GL-2100C GL-2100C数据手册

GL-2100C封装设计

查看详情并下载
Symbol
Footprint
3D Model
