UC2-3NU

产品分类: 信号继电器
厂牌: KEMET
产品描述: 1ms 2ms 1A 220V 3V DPDT(2 Form C) 64.3Ω 46.7mA 250V DIP 通孔安装 10.6mm(长度)*6.5mm(高度)
供应商型号: N-UC2-3NU
供应商: 云汉优选
标准整包数: 1

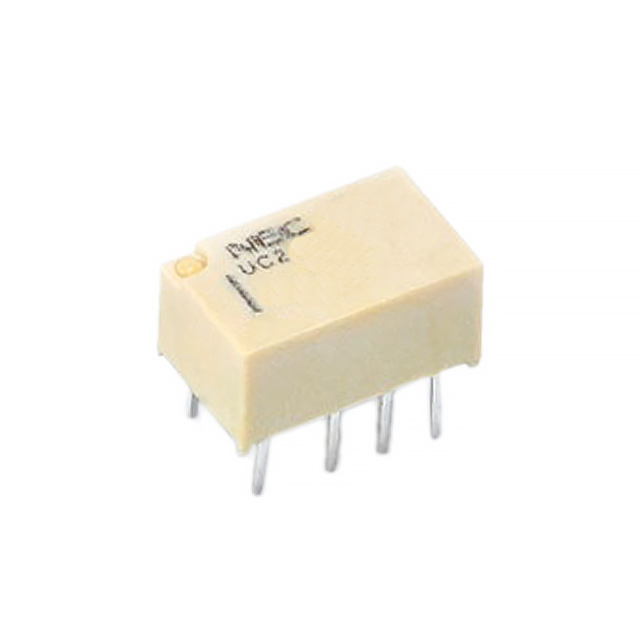

KEMET 信号继电器 UC2-3NU

UC2-3NU概述

    # KEMET UC2/UD2 Miniature Signal Relays:一种高效、紧凑的信号继电器

    产品简介


    KEMET UC2/UD2系列信号继电器是一种专为现代电子设备设计的微型信号继电器,具备低功耗、超紧凑等特点。这些继电器特别适用于电子开关系统、PBX终端设备和电话系统等领域。通过提供通过孔和表面贴装两种配置选项,用户可以灵活地将UC2/UD2继电器安装到不同的电路板上,从而实现更高的灵活性和集成度。

    技术参数


    KEMET UC2/UD2系列微型信号继电器的主要技术参数如下:
    - 额定电压:3 VDC、4.5 VDC、5 VDC 和 12 VDC(具体型号有所不同)
    - 封装形式:通过孔和表面贴装,支持管式和带式包装
    - 最大电流:1 A(电阻负载)
    - 最大电压:220 VDC / 250 VAC(电阻负载)
    - 最大功率:30 W / 37.5 VA
    - 操作时间:操作时间(不含反弹)约2毫秒,释放时间(不含反弹)约1毫秒
    - 绝缘电阻:1,000 MΩ @ 500 VDC
    - 环境温度范围:工作温度范围为-40至+85°C(低功耗型号为-40至+70°C)

    产品特点和优势


    - 低功耗:UC2/UD2系列信号继电器的最大功耗低于140 mW,有效降低了设备的整体能耗。
    - 超紧凑设计:扁平化封装设计使得其占用极小的电路板空间,适合高密度电路板的布局需求。
    - 磁干扰低:采用低磁干扰设计,确保信号传输的稳定性和可靠性。
    - 认证齐全:获得UL和CSA双重认证,确保符合国际安全标准。
    - 多样化选择:提供多种配置选项,包括不同额定电压和封装类型,满足不同应用场景的需求。

    应用案例和使用建议


    - 应用场景:UC2/UD2信号继电器适用于各种电子开关系统、PBX系统及电话设备。例如,在通信设备中作为信号传输的关键组件,确保高效、可靠的信号切换。
    - 使用建议:
    - 确保继电器的工作环境温度在规定范围内,以避免过热影响性能。
    - 遵循推荐的焊接工艺,以保证良好的电气连接。
    - 在设备正常运行时,应定期检查继电器的工作状态,确保长期稳定性。

    兼容性和支持


    KEMET UC2/UD2系列信号继电器具有良好的兼容性,能够与多种电子设备和元器件无缝对接。KEMET公司提供了全面的技术支持和服务,包括详细的安装指南和故障排除文档,以确保客户能够快速部署和使用这些继电器。

    常见问题与解决方案


    - Q: 如何确保继电器的最佳性能?
    - A: 首先要确保供电电压在额定范围内,避免过高或过低导致损坏;其次按照推荐的焊接方法进行安装,以确保良好的电气接触。

    - Q: 继电器在高湿度环境下工作是否会受到影响?
    - A: UC2/UD2系列信号继电器在规定的环境温度范围内(包括湿度),能够保持稳定的性能。但在极端湿度条件下,建议采取适当的防护措施,如使用密封套件。

    总结和推荐


    综上所述,KEMET UC2/UD2系列微型信号继电器凭借其低功耗、紧凑设计、高可靠性及广泛的应用场景,成为众多电子设备的理想选择。它不仅能满足现代电子设备对小型化和高性能的要求,还提供了多样化的配置选项,便于灵活应用。对于需要高效、可靠信号切换功能的应用场景,强烈推荐使用KEMET UC2/UD2系列微型信号继电器。

UC2-3NU参数

参数
直流开关电压 220V
直流线圈电压 3V
释放时间 1ms
绝缘 -
负载电流额定值 -
插入损耗 -
线圈电流 46.7mA
交流线圈电压 -
触头外形 DPDT(2 Form C)
运行时间 2ms
交流开关电压 250V
线圈电阻 64.3Ω
最大开关电流 1A
长*宽*高 10.6mm(长度)*6.5mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

UC2-3NU厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

UC2-3NU数据手册

厂牌 PDF简要描述 下载
KEMET 信号继电器 KEMET UC2-3NU UC2-3NU数据手册
