首页  >  产品百科  >  FPL240/60/20-BH1T

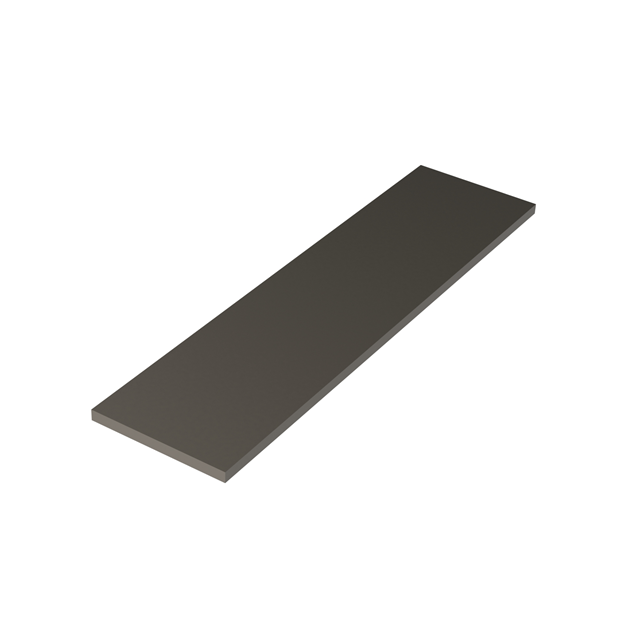

FPL240/60/20-BH1T

产品分类: 磁性器件套件/配件
厂牌: KEMET
产品描述: Ferrite Accessories Tile BH1T Automotive
供应商型号: ET-3648447
供应商: 海外现货
标准整包数: 1
KEMET 磁性器件套件/配件 FPL240/60/20-BH1T

FPL240/60/20-BH1T概述

    电子元器件产品技术手册:WPT Ferrite Tiles, FPL系列

    产品简介


    WPT Ferrite Tiles(无线充电系统用铁氧体片)是专为高效率无线电力传输系统设计的高性能电子元件。这些铁氧体片主要用于汽车和工业领域的无线电力传输系统,通过屏蔽和反射磁场来增加系统效率。KEMET公司的FPL系列铁氧体片采用了最新的专有铁氧体材料技术,旨在提供最佳的充电效率。

    技术参数


    - 主要规格:
    - 功率范围:3.7 kW 到 11 kW
    - 尺寸规格(可定制):长度100 mm,宽度100 mm,厚度从4 mm到12 mm不等
    - 材料型号:BH1T
    - 电气特性:
    - 最高操作频率:1 MHz
    - 操作温度范围:-40°C 至 +125°C
    - 初始磁导率:3000 ± 25%
    - 核损耗:100 kHz 下,23°C 时为345 kW/m³
    - 环境合规性:
    - 符合RoHS标准

    产品特点和优势


    - 高功率效率:在3.7至11 kW的功率范围内显著提升系统的整体效率。
    - 宽频操作:可在高达1 MHz的频率下稳定运行,适应多种高频应用需求。
    - 宽温域操作:可在极端环境下使用,从-40°C到+125°C都能保持高性能。
    - 低温升:即使在高磁通密度条件下也能保持较低的温升,提高了系统的可靠性和寿命。
    - 定制选项:提供不同尺寸和几何形状的定制选择,以满足不同应用场景的需求。
    - 应力测试认证:符合AEC-Q200标准,经过严格的应力测试验证。

    应用案例和使用建议


    - 应用场景:该产品广泛应用于汽车和工业无线充电系统中,例如电动汽车无线充电站和工业自动化设备的无线供电。
    - 使用建议:
    - 在安装和搬运过程中要格外小心,避免因冲击导致损坏。
    - 保持稳定的环境温度和湿度条件,避免温度急剧变化。
    - 存储时远离强磁场,以防磁化影响性能。

    兼容性和支持


    - 兼容性:与其他标准的无线充电系统兼容,可以轻松集成到现有系统中。
    - 技术支持:KEMET公司提供了详尽的技术文档和支持服务,确保客户在使用过程中得到充分的指导和帮助。

    常见问题与解决方案


    - 问题1:如何正确安装和固定铁氧体片?
    - 解决方案:应使用适当的夹具固定,确保夹具不会对铁氧体片施加过度压力,避免造成损伤。
    - 问题2:如何处理搬运过程中的风险?
    - 解决方案:注意轻拿轻放,避免碰撞和掉落;同时,避免堆放过高,以免发生倒塌事故。

    总结和推荐


    KEMET的FPL系列WPT Ferrite Tiles是一款高度可靠的电子元件,适用于需要高效能、高稳定性无线电力传输的应用场合。其在高功率范围内的优异表现、宽泛的操作温度和高频率范围使其在市场上具有很强的竞争力。综合以上因素,我强烈推荐这款产品用于汽车和工业领域的无线充电系统。

FPL240/60/20-BH1T参数

参数
长*宽*高 240mm*60mm*20mm
零件状态 在售
包装方式 托盘

FPL240/60/20-BH1T厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

FPL240/60/20-BH1T数据手册

厂牌 PDF简要描述 下载
KEMET 磁性器件套件/配件 KEMET FPL240/60/20-BH1T FPL240/60/20-BH1T数据手册

FPL240/60/20-BH1T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 159.8244 ¥ 1350.5158
8+ $ 123.1892 ¥ 1040.949
12+ $ 89.46 ¥ 755.937
52+ $ 87.6711 ¥ 740.8206
100+ $ 86.6257 ¥ 731.9871
库存: 13
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1350.51
