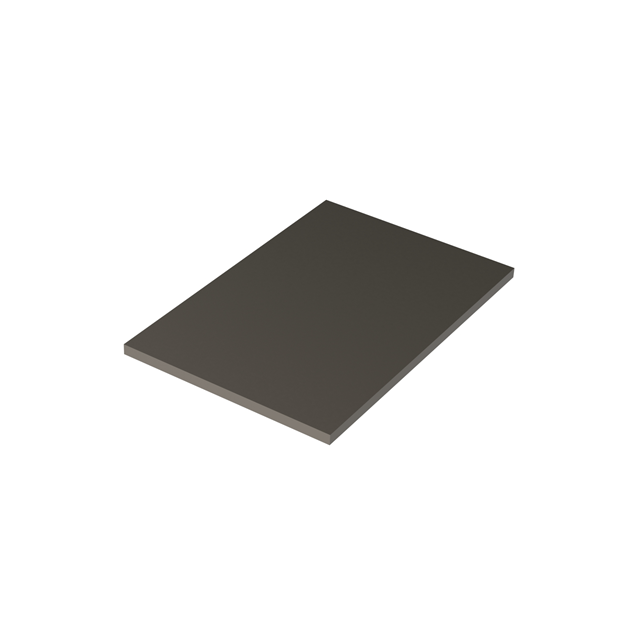

FPL150/100/12-BH1T

产品分类: 磁性器件套件/配件
厂牌: KEMET
产品描述: Ferrite Accessories Tile BH1T Automotive
供应商型号: ET-3648439
供应商: 海外现货
标准整包数: 1
KEMET 磁性器件套件/配件 FPL150/100/12-BH1T

FPL150/100/12-BH1T概述

    KEMET Ferrite Tiles, FPL Series: Comprehensive Guide

    1. 产品简介


    KEMET Electronics Corporation推出的FPL系列无线功率传输(WPT)磁芯片是一种先进的电子元件,主要用于汽车和工业无线充电系统。这些磁芯片利用最新的铁氧体材料技术,旨在提高无线功率传输系统的效率,通过屏蔽和反射磁场,确保高效能的电能传输。FPL系列的磁芯片特别适合于要求高功率密度和稳定性的应用场合。

    2. 技术参数


    FPL系列WPT磁芯片具备以下技术规格:
    - 功率范围:3.7 kW 至 11 kW
    - 工作频率范围:最高可达1 MHz
    - 工作温度范围:-40°C 至 +125°C
    - 材料密度:4,900 kg/m³
    - 初始磁导率:3000 ±25%
    - 有效饱和磁通密度:23°C时为520 mT,100°C时为410 mT
    - 压力损失:100 kHz下,200 mT时为345 kW/m³(23°C)

    3. 产品特点和优势


    FPL系列磁芯片具有以下显著优势:
    - 增强的系统效率:能够在3.7至11 kW的高功率无线充电系统中实现更高的传输效率。
    - 宽泛的工作温度范围:-40°C至+125°C的工作温度使其适用于严苛的环境条件。
    - 低温升和高磁通密度:具有优良的热稳定性,可承载高磁通密度而不会导致过热。
    - 多种几何尺寸选择:可根据客户需求提供不同尺寸的定制化产品。

    4. 应用案例和使用建议


    FPL系列磁芯片广泛应用于汽车和工业领域的无线充电系统。具体的应用场景包括但不限于电动汽车的车载充电系统,以及各种工业设备的无线充电装置。在使用时,需注意避免磁芯片受到强烈撞击或快速温度变化的影响,以确保其长期稳定的性能表现。

    5. 兼容性和支持


    FPL系列磁芯片符合RoHS标准,确保环保合规性。此外,KEMET公司提供了详尽的产品使用说明和安全指南,帮助用户正确安装和维护。如遇技术难题,可以联系KEMET全球销售办公室获取技术支持。

    6. 常见问题与解决方案


    - Q: 如何避免磁芯片在运输过程中损坏?
    - A: 在运输和储存过程中应轻拿轻放,避免碰撞和过度振动。堆放时限制高度以减少倒塌风险。
    - Q: 磁芯片如何存放以延长使用寿命?
    - A: 存放时应远离高温、高湿度及腐蚀性环境,最佳存储温度不高于40°C,最大相对湿度不超过70%。

    7. 总结和推荐


    综上所述,FPL系列WPT磁芯片凭借其出色的性能和广泛的应用范围,成为无线充电系统的理想选择。无论是汽车还是工业应用,它都能提供卓越的效率和可靠性。因此,强烈推荐这一高性能磁芯片用于各种无线充电需求。

FPL150/100/12-BH1T参数

参数
长*宽*高 150mm*100mm*12mm
零件状态 在售
包装方式 托盘

FPL150/100/12-BH1T厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

FPL150/100/12-BH1T数据手册

厂牌 PDF简要描述 下载
KEMET 磁性器件套件/配件 KEMET FPL150/100/12-BH1T FPL150/100/12-BH1T数据手册

FPL150/100/12-BH1T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 70.455 ¥ 595.3448
8+ $ 63.8508 ¥ 539.539
12+ $ 56.2071 ¥ 474.9498
52+ $ 53.8366 ¥ 454.9194
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 595.34
