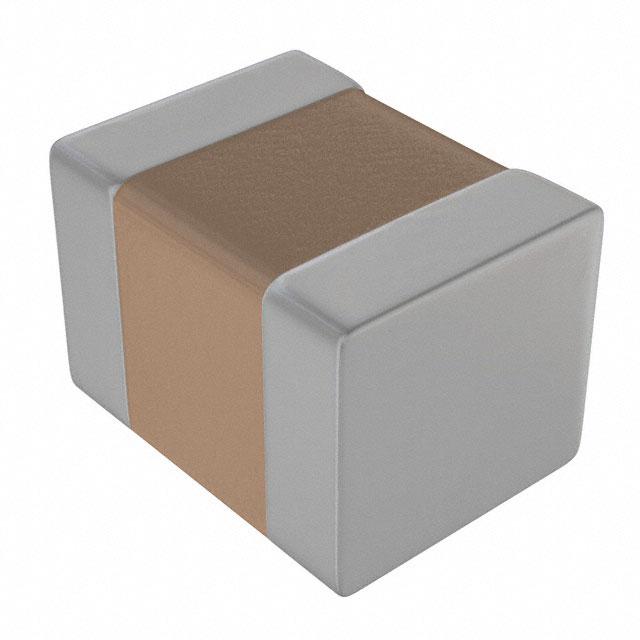

L1210R2R2MDWIT

产品分类: 贴片电感
厂牌: KEMET
产品描述: 100KHz 190MHz 2A 2.2μH 80mΩ ±20% 1210 贴片安装 3.2mm*2.5mm*2.7mm
供应商型号: 3638976RL
供应商: element14
标准整包数: 10
KEMET 贴片电感 L1210R2R2MDWIT

L1210R2R2MDWIT概述

    高电流线绕芯片功率电感器(L-DWI)技术手册

    产品简介


    KEMET Electronics Corporation 的高电流线绕芯片功率电感器(L-DWI)是一种理想用于直流到直流开关电源中的电感器。其小巧的尺寸和无方向影响的安装特性使其适用于对空间和高度要求严格的移动设备。该电感器可用于多种应用领域,如穿戴设备、智能手机、平板电脑、数码相机、硬盘驱动器(HDD)等。

    技术参数


    - 工作温度范围:-40°C 至 +105°C
    - 额定电感范围:1 µH 至 680 µH
    - 电感容差:±10% 和 ±20%
    - 额定电流(Isat)范围:0.065 A 至 2 A
    - 额定电流(Irms)范围:0.06 A 至 1.44 A
    - 直流电阻范围:典型值 0.055 Ω 至 28 Ω;最大值 0.0715 Ω 至 36.4 Ω
    - 封装尺寸:
    - 0805 (2012 mm)
    - 0806 (2016 mm)
    - 1007 (2518 mm)
    - 1210 (3225 mm)

    产品特点和优势


    1. 高电流能力:适合大电流应用,能够稳定输出所需的电流。
    2. 低直流电阻(DCR):有助于提高效率,降低功耗。
    3. 宽电感值范围:从 1 µH 到 680 µH,满足不同应用需求。
    4. 紧凑尺寸:高度仅为 1.45 mm 至 2.7 mm,非常适合空间受限的应用场景。
    5. 高可靠性:RoHS 和 REACH 合规,确保环保标准。

    应用案例和使用建议


    - 应用案例:
    - 穿戴设备:为小型穿戴设备提供稳定的电源管理。
    - 智能手机和平板电脑:集成于这些设备中,实现高效的电源转换。
    - 数码相机:为相机传感器提供稳定的电力供应。
    - 使用建议:
    - 在进行回流焊接时,遵循推荐的回流焊曲线,以确保良好的焊接效果。
    - 存储时,保持温度不超过 40°C,湿度不超过 70% RH,并避免暴露在腐蚀性环境中。


    兼容性和支持


    - 兼容性:L-DWI 系列电感器与市场上主流的电子产品具有良好的兼容性。
    - 技术支持:KEMET Electronics Corporation 提供全面的技术支持,包括安装指导、故障排除等服务。

    常见问题与解决方案


    1. 问题:电感器在高温下性能下降。
    - 解决方案:确保电感器在推荐的工作温度范围内使用,并避免长时间处于极端高温环境下。
    2. 问题:电感器焊接不良。
    - 解决方案:严格遵守推荐的回流焊接曲线,并确保存储条件符合规范。

    总结和推荐


    KEMET Electronics Corporation 的高电流线绕芯片功率电感器(L-DWI)是一款性能卓越、应用广泛的电子元器件。其高电流能力、低直流电阻和宽电感值范围使其在多种应用场合中表现出色。此外,其紧凑的设计和高可靠性使其成为移动设备和消费电子产品的理想选择。综合考虑以上因素,我们强烈推荐使用这款电感器。

L1210R2R2MDWIT参数

参数
Q值 -
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) -
自谐振频率(SRF) 190MHz
容差 ±20%
直流电阻(DCR) 80mΩ
额定电流 2A
长*宽*高 3.2mm*2.5mm*2.7mm
通用封装 1210
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

L1210R2R2MDWIT厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

L1210R2R2MDWIT数据手册

厂牌 PDF简要描述 下载
KEMET 贴片电感 KEMET L1210R2R2MDWIT L1210R2R2MDWIT数据手册

L1210R2R2MDWIT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.2236
100+ ¥ 1.87
500+ ¥ 1.63
1000+ ¥ 1.39
2000+ ¥ 1.37
4000+ ¥ 1.34
库存: 3330
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 22.23
