MPX1D0530LR47

产品分类: 贴片电感
厂牌: KEMET
产品描述: 100KHz 13A 13.8A 470nH 6.9mΩ ±20% 标准安装,贴片安装 5.3mm*5mm*3mm
供应商型号: 3102868
供应商: 海外现货
标准整包数: 1

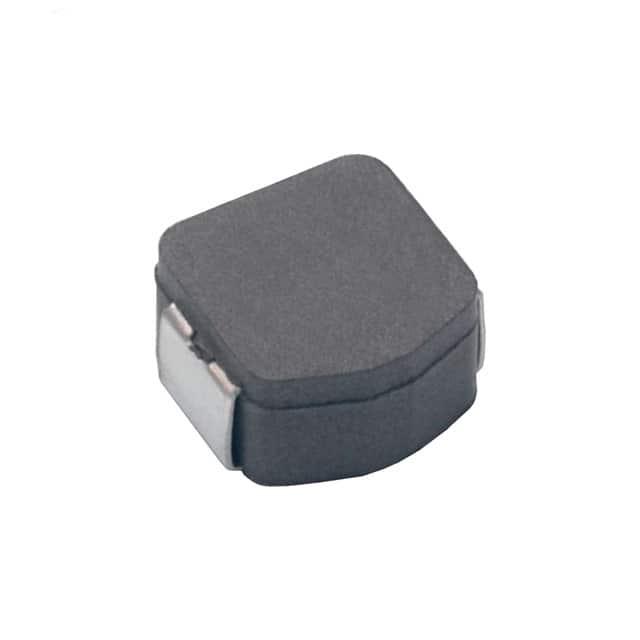

KEMET 贴片电感 MPX1D0530LR47

MPX1D0530LR47概述

    KEMET MPX Metal Composite Power Inductors 技术手册概述

    1. 产品简介


    KEMET MPX 系列金属复合功率电感器是专门为直流到直流开关电源设计的,适用于电源电感器和电磁干扰滤波电感器的应用。其核心采用金属复合材料制成,具有高饱和特性,即使在涌流电流模式下也能保持正常工作。同时,其电感特性稳定且受温度影响较小。

    2. 技术参数


    KEMET MPX 系列金属复合功率电感器的主要技术参数如下:
    - 电感范围: 0.10 - 100.00 µH
    - 额定电流: 2 - 92 A
    - 工作温度: -55°C 至 +155°C(包含自温升)
    - 最大电阻: 341.2 mΩ
    - 额定电流下自温升: 40 K
    - 自谐振频率: 最高达 155 MHz
    - 尺寸范围: 多种尺寸可供选择,如 5x5x2.0 mm、5x5x3.0 mm、6x6x1.8 mm 等
    - 封装形式: 表面贴装 (SMD)

    3. 产品特点和优势


    KEMET MPX 系列金属复合功率电感器具备以下显著特点和优势:
    - 金属复合材料: 高饱和特性,确保在高电流情况下仍能正常工作。
    - 屏蔽结构: 防止电磁干扰,提升系统的稳定性和可靠性。
    - 低噪声设计: 运行时几乎无声音干扰,适合对噪声敏感的应用。
    - 低磁通泄漏: 减少电磁干扰,提高电源转换效率。

    4. 应用案例和使用建议


    KEMET MPX 系列金属复合功率电感器广泛应用于多种消费和商业电源应用中,例如:
    - 高频 DC-DC 转换器
    - PC 和服务器
    - 负载点(POL)调节
    - 现场可编程门阵列(FPGA)
    使用建议:
    - 优化设计: 在高频应用中,建议将电感器放置在电路板的低阻抗区域,以减少寄生电容的影响。
    - 散热管理: 由于部分型号在大电流下的自温升较高,应采取有效的散热措施,如增加散热片或风扇。
    - 选型考虑: 根据具体应用的需求,选择合适的电感值和尺寸,以平衡成本和性能。

    5. 兼容性和支持


    KEMET MPX 系列金属复合功率电感器具备良好的兼容性,可以轻松集成到现有的电路板设计中。KEMET 提供全面的技术支持和售后服务,包括详细的安装指南、数据表和技术文档。此外,KEMET 还提供样品测试和定制服务,满足客户的多样化需求。

    6. 常见问题与解决方案


    根据技术手册中的常见问题和解决方案,列出以下几个可能遇到的问题及解决方法:
    - Q: 电感器在工作时温度过高怎么办?
    - A: 检查电路中的散热设计是否合理。必要时添加散热片或风扇,以降低工作温度。

    - Q: 电感器在高频应用中的噪声较大怎么办?
    - A: 确保电感器正确接地,使用屏蔽电缆,减少外部干扰。也可以尝试更换具有更低噪声特性的电感器型号。
    - Q: 电感器在电路中的安装方向是否重要?
    - A: 安装方向一般不影响电感器的功能,但要遵循电路设计的最佳实践,确保信号完整性和电路稳定性。

    7. 总结和推荐


    综上所述,KEMET MPX 系列金属复合功率电感器凭借其出色的高饱和特性、屏蔽结构、低噪声和低磁通泄漏等优点,在各种高要求的电力应用中表现出色。对于需要高性能和可靠性的电源系统,KEMET MPX 是一个值得推荐的选择。无论是在高频 DC-DC 转换器还是在其他复杂的电力系统中,KEMET MPX 系列电感器都能提供卓越的性能和稳定的操作。因此,强烈推荐使用该系列产品。

MPX1D0530LR47参数

参数
额定电流 13.8A
Q值 -
测试频率 100KHz
电感值 470nH
饱和电流(LSAT) 13A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 6.9mΩ
长*宽*高 5.3mm*5mm*3mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

MPX1D0530LR47厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

MPX1D0530LR47数据手册

厂牌 PDF简要描述 下载
KEMET 贴片电感 KEMET MPX1D0530LR47 MPX1D0530LR47数据手册

MPX1D0530LR47封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.9758
10+ ¥ 6.0423
100+ ¥ 5.4139
500+ ¥ 5.4139
库存: 124
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.97
