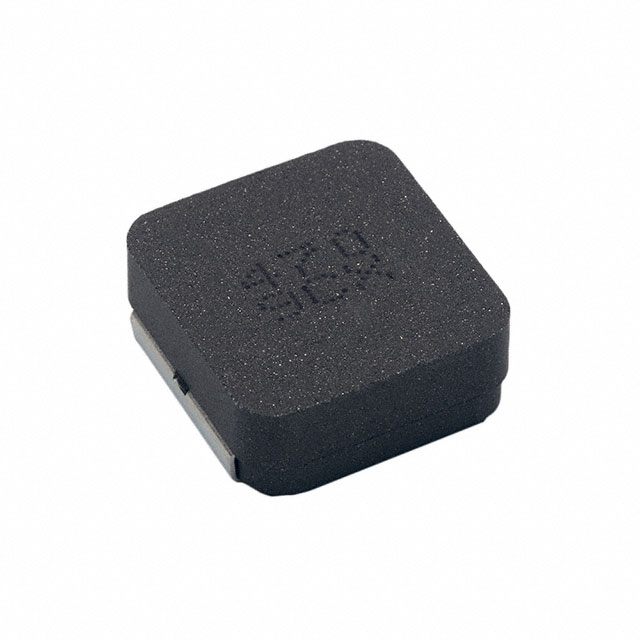

MPXV1D0630L6R8

产品分类: 贴片电感
厂牌: KEMET
产品描述: 100KHz 16MHz 5.5A 5.2A 6.8μH 50.9mΩ ±20% 2525 标准安装,贴片安装 7mm*6.5mm*3mm
供应商型号: A-MPXV1D0630L6R8
供应商: 云汉优选
标准整包数: 1
KEMET 贴片电感 MPXV1D0630L6R8

MPXV1D0630L6R8概述

    KEMET MPXV 金属复合功率电感器技术手册

    1. 产品简介


    KEMET MPXV 系列金属复合功率电感器是专为汽车应用设计的表面贴装型电感器。它们采用金属复合核心材料,具有高饱和特性,在大电流冲击模式下仍能保持功能稳定,且温度稳定的电感值使其非常适合于直流到直流转换电源供应系统。该系列电感器广泛应用于汽车电子控制单元(ECU)中,例如LED头灯、仪表盘显示器、抬头显示系统(HUD)、电动水泵、电动油泵及电动助力转向系统(EPS)等。

    2. 技术参数


    - 类型:金属复合功率电感器
    - 型号系列:MPXV
    - 封装尺寸:多种尺寸可选,如5x5x2.0mm、5x5x3.0mm等
    - 电感范围:0.10 µH 至 100.00 µH
    - 工作温度:−55°C 至 +155°C
    - 额定电流:2 A 至 90 A
    - 额定直流电阻:最大值0.48 mΩ 至 341.2 mΩ
    - 额定自谐振频率:高达190 MHz
    具体技术参数参见下表:
    | 零件号 | 电感 (µH) | 电感公差 | 直流电阻 (mΩ) | 最大额定电流 (A) | 自谐振频率 (MHz) | Irms (参考) | Isat (参考) |

    | MPXV1D0520LR15 | 0.15 | ±20% | 3.40 | 16.9 | 190.0 | 15.5 | 22.0 |
    | MPXV1D0520LR22 | 0.22 | ±20% | 4.30 | 15.0 | 150.0 | 14.5 | 19.0 |

    3. 产品特点和优势


    - 金属复合核心材料:具有高饱和特性,适用于大电流冲击模式。
    - 屏蔽结构:采用表面贴装配置,减少电磁干扰。
    - 低噪声和泄漏:低磁通泄漏和低噪音设计。
    - 高温稳定性:在高达+155°C的工作温度下表现优异。
    - 认证标准:通过AEC-Q200认证,确保产品可靠性。

    4. 应用案例和使用建议


    - 应用案例:
    - 汽车LED头灯
    - 仪表盘显示器
    - HUD系统
    - 电动水泵
    - 电动油泵
    - EPS系统
    - 使用建议:
    - 在选择具体型号时,应考虑应用所需的电感值、工作温度范围及预期的电流。
    - 在安装过程中,确保电感器与PCB的正确对齐以避免焊接不良。
    - 在高压环境下,需注意电感器的最大额定电流,以防止过载导致损坏。

    5. 兼容性和支持


    KEMET MPXV系列电感器在多种不同的电路设计中具有广泛的兼容性,能够与其他常用汽车电子元件配合使用。制造商提供全面的技术支持和质量保证服务,包括安装指导、故障排除和维修服务。

    6. 常见问题与解决方案


    - 问题1:电感器在高温下工作异常?
    - 解决方法:确认是否符合规定的最大工作温度,如果超过请采取散热措施。
    - 问题2:电感器出现自谐振频率过高的情况?
    - 解决方法:检查电感器的安装位置和周围环境,确保电感器不受电磁干扰。

    7. 总结和推荐


    KEMET MPXV金属复合功率电感器是一款高性能、高度可靠的汽车级电感器。其优秀的温度稳定性和高饱和特性使其成为多种汽车应用的理想选择。强烈推荐在汽车电子控制系统的设计中使用这款电感器,以提升系统的整体性能和可靠性。

MPXV1D0630L6R8参数

参数
电感值 6.8μH
饱和电流(LSAT) 5.5A
自谐振频率(SRF) 16MHz
容差 ±20%
直流电阻(DCR) 50.9mΩ
额定电流 5.2A
Q值 -
测试频率 100KHz
长*宽*高 7mm*6.5mm*3mm
通用封装 2525
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

MPXV1D0630L6R8厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

MPXV1D0630L6R8数据手册

厂牌 PDF简要描述 下载
KEMET 贴片电感 KEMET MPXV1D0630L6R8 MPXV1D0630L6R8数据手册

MPXV1D0630L6R8封装设计

查看详情并下载
Symbol
Footprint
3D Model
