首页  >  产品百科  >  EA2-5NU

EA2-5NU

产品分类: 信号继电器
厂牌: KEMET
产品描述: 1ms 2ms 1A 220V 5V DPDT(2 Form C) 178Ω 28mA 250V DIP 通孔安装 14.3mm(长度)*5.4mm(高度)
供应商型号: EA2-5NU
供应商: Arrow
标准整包数: 1

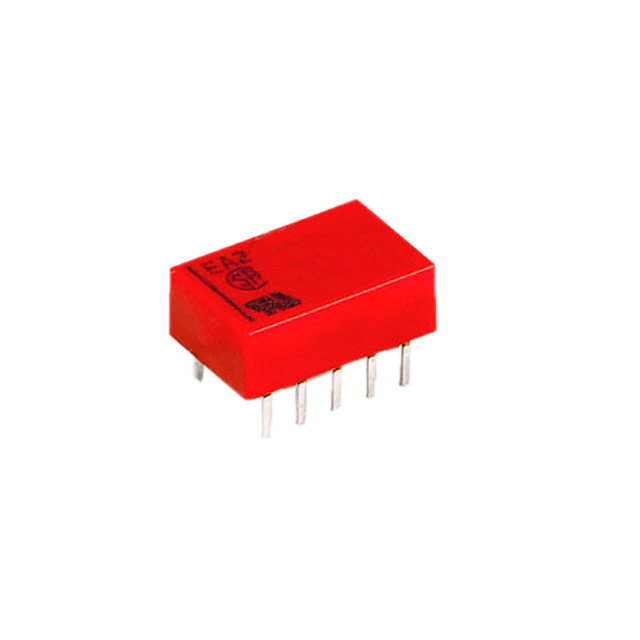

KEMET 信号继电器 EA2-5NU

EA2-5NU概述


    产品简介


    KEMET EA2/EB2微型信号继电器是专为需要紧凑尺寸和高性能的应用而设计的产品。这些继电器具有低功耗、轻便且小巧的特点,适用于电子切换系统、PBX(公共交换电话网络)、终端设备以及电话系统等领域。通过通过孔或表面贴装方式安装,这些继电器在保持紧凑外形的同时,提供了出色的可靠性和电气特性。

    技术参数


    - 工作电压范围:3VDC 至 24VDC
    - 接触形式:单刀双掷 (SPDT)
    - 最大切换功率:30W,62.5VA
    - 最大切换电压:220VDC,250VAC
    - 最大切换电流:1A
    - 耐压:1,000 VAC(持续时间1分钟),1,500 VAC冲击(10 x 160 µs)
    - 操作温度范围:-40°C 到 +85°C
    - 外形尺寸:
    - EA2系列:14.2mm x 5.4mm x 9.2mm
    - EB2系列:14.3mm x 7.5mm x 9.3mm
    - 封装形式:管装或带卷包装
    - 认证标准:UL和CSA认证

    产品特点和优势


    - 低功耗:典型值小于200mW,适合节能需求高的应用。
    - 高可靠性:具备优良的电磁干扰抑制能力,确保在多种环境下稳定运行。
    - 认证齐全:符合UL和CSA认证,同时满足FCC Part 68标准,增强产品的安全性和合规性。
    - 多安装方式:提供表面贴装和通孔安装两种选择,适应不同设计需求。
    - 环保:所有KEMET继电器均符合RoHS标准。

    应用案例和使用建议


    应用案例:
    - 在通信系统中作为信号切换控制部件。
    - 在自动控制设备中实现开关切换,如空调控制系统。
    使用建议:
    - 在安装过程中,建议严格按照KEMET提供的焊接过程指导书进行焊接,以保证产品质量和可靠性。
    - 鉴于该继电器的工作温度范围较广,可考虑用于极端环境下的应用,但需注意散热设计,防止过热导致失效。

    兼容性和支持


    - 兼容性:支持管装或带卷包装,可兼容大多数SMT生产线设备。
    - 厂商支持:KEMET提供详尽的技术文档及客户支持服务,用户可通过其官方网站获得最新的产品资料和技术支持。

    常见问题与解决方案


    - Q:如何确认继电器的工作状态?
    - A:通常可以通过观察外部标记来判断,如“S”代表设置状态,“R”代表重置状态。在安装前,建议阅读技术手册并按照指示正确初始化。

    - Q:如果出现异常操作怎么办?
    - A:若发现继电器不按预期工作,首先检查是否有反向驱动现象发生。其次,确保供电电压符合规格要求,再尝试重启电路。


    总结和推荐


    综上所述,KEMET EA2/EB2微型信号继电器凭借其出色的性能指标、高可靠性以及广泛的应用领域,成为现代电子设备中不可或缺的组成部分。无论是对功耗有严格限制的应用场合还是需要高稳定性解决方案的场合,它都将是您的理想选择。强烈推荐使用本产品。

EA2-5NU参数

参数
释放时间 1ms
负载电流额定值 -
绝缘 -
线圈电流 28mA
插入损耗 -
触头外形 DPDT(2 Form C)
直流开关电压 220V
交流开关电压 250V
直流线圈电压 5V
运行时间 2ms
最大开关电流 1A
交流线圈电压 -
线圈电阻 178Ω
长*宽*高 14.3mm(长度)*5.4mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

EA2-5NU厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

EA2-5NU数据手册

厂牌 PDF简要描述 下载
KEMET 信号继电器 KEMET EA2-5NU EA2-5NU数据手册

EA2-5NU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ ¥ 17.0953
120+ ¥ 16.4104
280+ ¥ 16.0014
520+ ¥ 15.7764
1000+ ¥ 15.2651
2520+ ¥ 13.7347
5000+ ¥ 13.5869
库存: 80
起订量: 60 增量: 0
交货地:
最小起订量为:60
合计: ¥ 1025.71
